Рпг-18 «муха»

Гранатомет РГ-6

Для этого разработан гранатомет РГ-6. (Фактически эта удачная конструкция и поставила крест на дальнейшем развитии гранатомета «Кастет», так как РГ-6 оказался намного эффективнее, и, кроме того, между этими двумя моделями большая унификация, так что выжил сильнейший.) При создании РГ-6 был использован опыт южноафриканцев, которые создавали револьверные гранатометы для борьбы с прокоммунистическими националистами.

РГ-6 тоже имеет барабан с блоком из шести стволов гранатометов. Для приведения оружия в действие имеется специальная пружина, которая заводится после зарядки барабана. При каждом выстреле барабан поворачивается на один ствол. И так до тех пор, пока есть, чем стрелять.

Гранатомет «Вампир» — мощное противотанковое оружие.

Простая механика, и очень надежно. Трубчатое основание и выдвижной приклад позаимствованы от «Кастета». Ствол в обычном понимании отсутствует. То, что кажется стволом, является трубой для размещения прицельных приспособлений и второй рукоятки. При перезарядке вся эта конструкция откидывается в сторону и перезарядка осуществляется путем вставления гранат в каморы барабана, которые фактически и являются самими стволами.

Простое и эффективное оружие, сумевшее вобрать в себя все лучшие находки своих предшественников. Количество камор барабана — 6 шт. Масса гранатомета 5,8 кг. Длина в боевом положении 680 мм, в походном 510 мм. Боевая скорострельность 12-15 выстр./ мин. Максимальная дальность стрельбы 400 метров. Это оружие весьма специфическое, но при правильном тактическом использовании может принести большую пользу. РГ-6 активно использовался в Чечне. Под боеприпасы ВОГ-25 и ВОГ-25П.

Одноразовый реактивный противотанковый гранатомет M72 LAW (США)

Реактивный противотанковый гранатомет M72 LAW в боеготовом положении и реактивная граната для него с раскрытыми стабилизаторами.

Гранатомет M72 LAW в боевом (вверху) и походном (внизу) положении.

Стрельба из гранатомета M72 LAW.

В середине 1950х годов Армия США начала изыскания с целью разработки эффективного противотанкового оружия, пригодного для индивидуального использования солдатами на поле боя (lightweight antitank weapon — LAW, легкое противотанковое оружие). В 1959 году прошли первые испытания системы LAW, разработанной американской компанией Hesse Eastern Co, а в 1961 году это оружие было принято на вооружение Армии США под индексом М72 LAW. В основу концепции нового оружия легла германская идея одноразового противотанкового оружия Panzerfaust, отработанная еще в ходе Второй Мировой войны, однако американцы значительно развили ее, заменив безоткатную схему стрельбы ракетной, а также впервые применив раздвижной транспортно-пусковой контейнер, надежно защищавший гранату при хранении и переноске в бою. Одноразовые противотанковые гранатометы M72 LAW широко и успешно использовались американцами в ходе войны во Вьетнаме, как для борьбы с бронетехникой северо-вьетнамской армии, так и для поражения пехоты противника, укрывшейся в различных сооружениях и за легкими преградами. Система M72 LAW послужила образцом для создания многих других аналогичных образцов, таких как шведский одноразовый гранатомет АТ4 или советские противотанковые гранаты РПГ-18. В настоящее время в США гранатометы серии M72 LAW большей частью заменены на вооружении значительно более эффективными одноразовыми гранатометами М136 (выпускаемые в США шведские гранатометы SAAB Bofors AT4), однако системы М72 все еще производятся в США компанией Talley Defense Systems в вариантах ‘Improved LAW’. Кроме США, одноразовые гранатометы М72 состоят на вооружении еще в ряде стран мира.

M72 LAW представляет собой одноразовое пусковое устройство, снаряжаемое в заводских условиях реактивной гранатой с кумулятивной бронебойной боевой частью. Ствол пускового устройства телескопический, ненарезной. Ствол состоит из двух труб — внутренней алюминиевой и внешней стеклопластиковой. В походном положении реактивная граната находится внутри алюминиевой трубы, которая, в свою очередь, находится в задней части внешней пластиковой трубы. С обоих сторон пусковая труба закрыта откидными крышками, выполняя роль транспортного контейнера. Перед стрельбой крышки откидываются, и внутренняя труба выдвигается из внешней назад, при этом автоматически происходит взведение ударного механизма и раскрытие складного прицела. Стрелок устанавливает пусковую трубу на плечо, прицеливается и нажатием на спусковую клавишу производит запуск ракетной гранаты. Твердотопливный двигатель гранаты полностью вырабатывает свой заряд внутри пусковой трубы, на траектории граната стабилизируется раскладным хвостовым оперением. После запуска пустой пусковой контейнер выбрасывается. Так как ствол (пусковая труба) М72 открыт сзади, при выстреле позади стрелка образуется опасная зона глубиной более 15 метров. Современные гранатометы серии М72 ‘Improved LAW’ отличаются более мощным ракетным двигателем, обеспечивающим большую начальную скорость и большую дальность стрельбы, а также более мощными БЧ. Варианты М72А6 и А7 предназначены для борьбы с легкобронированными целями (бронетранспортеры, БМП) и с пехотой в укрытиях — они имеют меньшую бронебойность, но более мощное заброневое поражающее действие.

История внедрения РПГ-18

Гранатомет «муха» — одни из часто встречающихся в мире разовых гранатометов. Их интенсивно использовали в боевых действиях в Афганистане, Чечне и Ираке.

custom_block(1, 5574177, 1102);

РПГ-18 с фуррором использовали нелегальные вооруженные формирования и Русская Армия во время обеих Чеченских компаний. При применении боевиками данного орудия против танков были получены достаточно хорошие результаты. Даже «активная броня» в почти всех случаях не выручала против этого орудия. Но использовать против современных танков данное орудие (например, т-90) малоэффективно вследствие недостаточной бронепробиваемости.

Гранатомет «муха» выпускался не только лишь в русском союзе, после того как 1980-х годах развалилась организация Варшавского контракта, создание РПГ-18 началось в нескольких странах, которые были ее участниками.

По данным, которые были размещены в открытой печати, ручной противотанковый гранатомет «муха» индустрией выпускался до 1993 года. Всего было произведено приблизительно 1,5 миллиона штук РПГ-18. На международном военном рынке цена гранатомета по ценам тех лет оценивалась в 721 бакс США. По прогнозам, ввиду простоты производства этого орудия, будет популярен еще длительно.

Русской Армии же на создание и вооружение заместо РПГ-18 была поставлена РПГ-22, более совершенная реактивная лимонка.

Конструкция

Конструктивно РПГ-30 представляет собой две параллельные трубы, в которых находятся реактивные снаряды. Выходы труб закрыты лепестковыми резиновыми мембранами. Устройства прицеливания и спусковой механизм единый. Гранатомёт имеет механический откидной прицел.

В большей по диаметру трубе размещена основная тандемная кумулятивная реактивная противотанковая граната ПГ-30 калибра 105 мм. Во многом эта граната аналогична реактивному снаряду более раннего гранатомёта РПГ-29, который по сообщениям в реальных боевых условиях успешно поражал современные танки М1 «Абрамс», «Челленджер 2»

В меньшей по диаметру трубе расположен реактивный снаряд-имитатор цели. Снаряд имеет идентичные с основной гранатой траекторию и радиолокационную сигнатуру и классифицируется комплексами активной защиты, как атакующая танк реактивная граната, вызывая их срабатывание.

Последователи РПГ-18: РПГ-22 и РПГ-26

Преемниками РПГ-18 «Муха» по праву считаются РПГ-22 «Нетто» и РПГ-26 «Аглень». Все три гранатомета относятся к классу противотанковых одноразового использования.

Причин усовершенствования противотанкового оружия несколько:

• Недостаточная бронепробиваемость. У «Нетто» данный показатель был увеличен до 200 мм, в то время как одноразовый гранатомет «Муха» характеризуется бронепроводимостью в 150 мм. А уже у РПГ-26 бронепробиваемость достигла 440 мм.
• Необходимость конструирования гранатомета разового использования, в основе которого одна труба.
• Возможность обратного приведения гранатомета из боевого положения в походное без совершения выстрела. Было достигнуто только в РПГ-26 «Аглень».

Противотанковая граната «Аглень» имеет массу преимуществ по сравнению с РПГ-18 (гранатомет «Муха»), РПГ-22. Так, увеличена начальная скорость, расстояние прямого выстрела, сократилось время, необходимое для приведения оружия в боевое положение в два раза (сравнение с аналогичным показателем РПГ-22). Единственный минус РПГ-26, да и то незначительный, – прибавка в весе на 200 грамм. Гранатомет «Муха» РПГ-26 уступает по всем тактико-технологическим характеристикам.

Ручной противотанковый гранатомет РПГ-22 «Нетто»

В 1979 г., через семь лет после того как на вооружение была принята «Муха», на полигонные испытания представили реактивную противотанковую гранату – РПГ-22 «Нетто». Создание нового образца обуславливалось недостаточной для того времени бронепробиваемостью гранатомета РПГ-18 а также необходимостью создать гранатомёт одноразового применения с однотрубной конструкцией.

Пусковое устройство гранатомета – тонкостенная труба, с которой насадок связан телескопически. Насадок предназначается для удлинения в боевом положении дульной части трубы. При разведении труба и насадок составляют ствол пускового устройства. Труба ПУ изготовляется из стеклопластика, (тот же материал использован в гранатомете РПГ-18), а для изготовления насадка полиамид ПА6-211-ДС.

ПУ РПГ-22 закрывается крышками до момента перевода в боевое положение. Для перевода ручного противотанкового РПГ-22 в боевое положение из походного необходимо: — выдернуть чеку, насадок выдвинуть до упора вперёд, при этом переднюю крышку откидывают вниз, мушка освободившись от кожуха откидывается вверх под действием пружины, принимая вертикальное положение; — сдвинуть тягу до упора назад, при этом под воздействием пружины а также упругих сил задняя крышка петли поворачиваясь сбрасывается с ПУ; — повернуть вверх до упора предохранительную стойку, при этом УСМ взводится.

На мушке имеются прицельные марки с обозначением «5», «15», «25». Они соответствуют дальностям огня на 50 м, 150 м и 250 м. На марке «15», которая соответствует дальности 150 м, имеются дальномерные выступы. Расстояние между выступами соответствует проекции ширины танка который находится на соответствующем удалении. Для ведения огня в условиях ограниченной видимости (на дальностях до 100 м) на мушке имеется выступ, а предохранительная стойка имеет прорезь. Кроме того, на предохранительной стойке, служащей для крепления диоптра, нанесены знаки «+» и «-» которые предназначаются для введения температурных поправок на температуру окружающей среды 0°С … +50°С и -50°С … 0°С соответственно при выстреле.

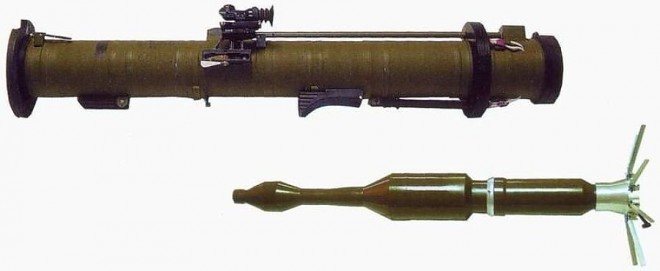

Реактивная противотанковая граната РПГ-22, пусковое устройство в боевом положениии граната в положении после выстрела

В отличие от гранатомета РПГ-18 реактивный заряд двигателя представляет собой заряд «щёточного типа» пороха 7/1 ТР В/А. Заряд представляет собой пучок трубчатого пороха, который защемлён с переднего торца. Данная конструкция заряда повышает единичный импульс, уменьшив при этом время работы двигателя. Головная часть гранаты снаряжается взрывчатым веществом марки «Окфол».

Производство выстрела происходит после нажатия на спусковой рычаг (заднее плечо шептала).

Перевод РПГ-22 в походное положение из боевого не предусмотрен. При неиспользовании гранаты предусматривается её разряжание выстрелом.

В 1981 г. реактивная противотанковая граната РПГ-22 «Нетто» по результатам полигонных, а также войсковых испытаний была принята на вооружение СА, однако к этому времени (точнее в 1980 г.) было утверждено ТТЗ (тактико-техническое задание) на разработку противотанковой реактивной гранаты повышенной эффективности с РПГ-26 «Аглень» (гранатомёт одноразового применения).

Тактико-технические характеристики ручного противотанкового гранатомета РПГ-22 «Нетто»:

Калибр – 73 мм; Длина гранатомета в походном положении – 755 мм; Длина гранатомета в боевом положении – 850 мм; Масса – 2,7 кг; Начальная скорость гранаты – 133 м/с; Дальность прямого выстрела – 160 м; Бронепробиваемость при угле встречи 60° oт нормали – 200 мм.

Противотанковая реактивная граната РПГ-18 «Муха»

Афганистан. Во взводах и ротах артиллерию заменяли гранатометы. Особенно удобным оказался портативный РПГ-18 «Муха», имевший небольшой вес (2,6 кг) и способный поразить защищенную цель мощной кумулятивной гранатой.

Граната выполнена как безоткатное оружие, одноразового использования для производства выстрела с плеча, с положения лежа и с колена. Основное предназначение – поражение бронированной техники противника. После принятия на вооружение сменила РПГ РКГ-3.

Устройство и принцип действия РПГ-18

Противотанковая реактивная граната обеспечена гранатой с двигателем реактивного типа. Реактивный двигатель позволил в свое время стать РПГ-18 лучшим оружием данного типа. Устройство для пуска гранаты создано наподобие системы М72. Ствол – две трубы, соединенные телескопически. Внешняя труба выполнена из стекловолокна, внутренняя – из сплава алюминия. В переносном положении трубы сложены, и общая длина составляет 70 сантиметров. В боевом положении телескопически раздвинутые трубы имеют длину 105 сантиметров. Граната остается на своем месте. Внутренней трубе обеспечивает направление линейка, закреплённая на заднем конце трубы. Для приведения РПГ-18 в боевое положение открывается задняя крышка, внутренняя труба совершает выдвижение, линейка направляющего типа движется в кожухе назад, при этом освобождается мушка и передняя крышка. Мушка поднимается в боевое положение, крышка спереди отбрасывается вниз. Кроме того, раздвижение труб, поднимает диоптр. Граната крепится в трубе стопорами, выполненными как стальные платины с вырезом, которые надеты на перья стабилизатора. Загибами другого конца они соединяются с торцом среза ствола. При производстве пуска пластины ломаются и при вылете гранаты с оружия отсоединяются от перьев стабилизатора, когда он начинает открываться. В конце трубы, в одном корпусе, собраны механизмы ударного действия, блокировки и капсюль гранаты.

Спереди в гнезде корпуса расположен боек от ударного механизма. Он крепится к наружной трубе. Капсюль-воспламенитель располагается сзади, в гнезде корпуса, где по нему производит удар боек. Воспламенение капсюля передается усиленной пороховой таблетке и далее на воспламенитель РД. Блокировочный механизм предназначается для исключения срабатывания ударного механизма в переносном положении и при неполном боевом положении. Фиксирует боевое положение разведенных труб. Внешняя труба несет на себе откидную мушку, внешние части механизма для пуска гранаты и диоптр. Диоптр выполнен как планка с 2-мя отверстиями, установленная на кожухе. Мушка также установлена на внешней трубе. Она имеет прицельную рамку с цифрами от 5 до 20, что соответствует прицельным расстояниям от 50 до 200 метров. С помощью мушки можно определить дальность до бронетехники по наблюдаемой через нее лобовой проекции. Специальная марка «15» нанесенная на мушку, при совмещении с лобовой проекцией бронетехники покажет, что дальность до нее 150 метров. Диоптренная стойка взводит крайним выступом ударник. Для чего стойка поворачивается назад и вниз до конца, после чего отпускается. Боевой взвод бойка встанет на шептало.

Боеприпас РПГ-18 имеет калиберную боевую часть и двигатель реактивного типа. Боевая часть несет в себе кумулятивную массу из окфола весом в 312 грамм с экраном и взрыватель ВП-18 пьезоэлектрического типа с самоликвидатором. При производстве вылета, боеприпас имеет начальную скорость равную 114 м/с. Боеприпас при полете вращается по продольной оси. Это увеличивает кучность и точность стрельбы. На расстоянии в 200 метров вероятность попадания равна 50 процентам. Так как граната после выстрела летит к цели по траектории без использования РД , то влияние бокового ветра так же минимально. Так, при дальности стрельбы на 100 метров влияние ветра стрелком не учитывается.

Основные характеристики:

— калибр 64 мм; — масса 2.6 Килограмма; — дальность прицеливания 200 метров; — средняя дальность 135 метров; — кучность 0.4 метра; — время необходимое для боевого применения до 10 секунд; — пробиваемая броня до 30 сантиметров.

Дополнительная информация

71 год – государственные испытания. 72 год – принятие на вооружение. 93 год – завершение производства РПГ-18. Общее количество выпущенных экземпляров 1.5 миллиона единиц. Ориентировочная цена 720 долларов. На смену РПГ-18 «Муха» пришел РПГ-22.

Принцип работы

Гранатомёт «Крюк» предназначен для поражения современного броневого и танкового вооружения и техники (БТВТ) с малых дистанций. Приведение в боевое положение гранатомёта осуществляется поднятием планки прицела и взведением спускового механизма.

Находясь на дистанции выстрела до танка противника, гранатомётчик прицеливается и нажимает на спуск. При этом происходит срабатывание метательных зарядов обоих снарядов. Меньший по размеру имитатор цели выходит из ствола первым, а после этого с небольшой задержкой — основная граната ПГ-30.

Приближающийся к танку имитатор цели обнаруживается комплексом активной защиты, классифицируется как атакующая граната и вызывает срабатывание комплекса активной защиты. Противоснаряд комплекса активной защиты направленным полем осколков или взрывной волной уничтожает имитатор цели. Так как все комплексы активной защиты разрабатываются на основании требований минимизации сторонних разрушений, дабы не повредить свою технику или пехоту, то область поражения у них относительно мала и не способна поразить идущую следом основную боевую часть.

Образовавшееся после уничтожения имитатора цели облако осколков и плазмы взрыва отражает зондирующие радиоволны обнаружителя КАЗ, тем самым маскируя приближающуюся основную противотанковую гранату. Повторное обнаружение противотанковой гранаты возможно только после её выхода из облака осколков на дистанциях существенно меньших, чем необходимы для противодействия угрозе комплексами активной защиты.

Для повторного поражения средства нападения на той же траектории комплексу активной защиты танка требуется перезарядка или перенацеливание противоснарядов. По этой причине на одном направлении ни один из современных и разрабатываемых комплексов активной защиты не может повторно поразить угрозу менее чем через 0,2 — 0,4 секунды после первой атаки. Основная граната ПГ-30 достигает цели за меньшее время, поэтому, даже не учитывая ограничения обнаружителя, поразить ПГ-30 ни один из современных и перспективных комплексов активной защиты не в состоянии.

После достижения брони танка или другой бронемашины, первым детонирует лидирующий заряд — этот подрыв вызывает срабатывание динамической защиты бронетехники и открывает основную металлическую броню танка. Главный кумулятивный снаряд пробивает основной слой брони, поражает экипаж и оборудование внутри танка, вызывает пожар и детонацию боекомплекта.

Гранатомет РПГ-22 «Нетто»

Гранатомет одноразового применения РПГ-22 «Нетто», предназначен для борьбы с танками, боевыми машинами пехоты, самоходными артиллерийскими установками и другими бронированными объектами противника. Кроме того, реактивная противотанковая граната может применяться для уничтожения живой силы противника, находящейся в укрытиях, а также в сооружениях городского типа.

В 1979 году, через семь лет после принятия на вооружение РПГ-18 «Мухи», на полигонные испытания была представлена реактивная противотанковая граната — РПГ-22 «Нетто». Появление нового образца было обусловлено уже недостаточной к тому времени бронепробиваемостью РПГ-18 и необходимостью создания гранатомёта одноразового применения однотрубной конструкции.РПГ-22 в боевом положении Пусковое устройство системы РПГ-22 представляет собой тонкостенную трубу, с которой телескопически связан насадок, предназначенный для удлинения дульной части трубы ствола в боевом положении. Труба и насадок при разведении составляют ствол пусковой установки (ПУ). Труба ПУ изготовлена из того же стеклопластика, что и РПГ-18, а насадок из полиамида ПА6-211-ДС. С торцов пусковое устройство закрыто откидными крышками.

До перевода в боевое положение РПГ-22 закрыто передней и задней крышками. Для перевода РПГ-22 из походного положения в боевое необходимо: — выдернуть чеку и выдвинуть насадок вперёд до упора, при этом передняя крышка откидывается вниз, мушка освобождается от кожуха и под действием своей пружины откидывается вверх, принимая вертикальное положение; — сдвинуть назад до упора тягу, при этом задняя крышка под действием пружины и упругих сил петли поворачивается на оси и сбрасывается с ПУ; — повернуть предохранительную стойку вверх до упора, при этом происходит взведение ударно-спускового механизма.

На мушке имеются прицельные марки с цифрами «5», «15», «25», соответствующими дальностям стрельбы на 50, 150 и 250 метров. На марке « 15» находятся дальномерные выступы, расстояние между которыми соответствует проекции ширины танка на дальности 150 метров. Для стрельбы в условиях ограниченной видимости (до 100 м) на мушке имеется выступ, а на предохранительной стойке прорезь. Так же на предохранительной стойке, в которой крепится диоптр, нанесены знаки «-» и «+» для введения температурных поправок при выстреле на температуру окружающего воздуха от -50°С до 0°С и от 0°С до +50°С.

Реактивная противотанковая граната РПГ-22 представляет собой реактивный снаряд с кумулятивной бронебойной боевой частью калибром 72.5мм и пороховым реактивным двигателем, полностью отрабатывающим в стволе одноразового пускового устройства. Стабилизация гранаты на траектории осуществляется при помощи складных стабилизаторов и придаваемого ими гранате осевого вращения. Скорость вылета гранаты из пускового устройства — порядка 130 м/с.

Реактивный заряд двигателя, в отличие от РПГ-18, представляет собой заряд «щёточного типа» из пороха марки 7/1 ТР В/А. Он представляет собой пучок трубчатого пороха, защемлённый с переднего торца. Такая конструкция заряда позволяет повысить единичный импульс и уменьшить время работы двигателя. Головная часть гранаты снаряжена ВВ марки «Окфол».

Производство выстрела осуществляется нажатием на спусковой рычаг (заднее плечо шептала). При выстреле позади пускового устройства образуется опасная зона глубиной до 30 метров с разбросом 90 градусов.

Перевод системы РПГ-22 из боевого положения в походное не предусмотрен. В случае неиспользования гранаты предусматривается разряжание её выстрелом в сторону противника или в безопасном направлении.

По результатам полигонных и войсковых испытаний в 1981 году реактивная противотанковая граната РПГ-22 «Нетто» была принята на вооружение Советской Армии, но к этому времени, а точнее в 1980 году, было утверждено тактико-техническое задание (ТТЗ) на разработку реактивной противотанковой гранаты повышенной эффективности с гранатомётом одноразового применения РПГ-26 «Аглень».

История создания и описание гранатомета РПГ-28

Основным, а пожалуй и единственным, разработчиком гранатометных комплексов в России является НПП «Базальт». Это предприятие имеет славную историю и является создателем многих видов уникального противотанкового оружия. Именно на этом предприятии был создан и долгое время выпускался легендарный гранатомет РПГ-7. Это оружие до сих пор стоит на вооружении российской армии, принимало участие во всех конфликтах второй половины двадцатого века и прекрасно справлялось с танками и другой бронетехникой.

Но РПГ-7 уже устарел. Конструкторская мысль не стоит на месте, и защита современных танков шагнула далеко вперед. Сейчас танки защищены многослойной броней, имеют динамические и активные системы защиты. Старые типы гранат этого гранатомета бессильны против них. В Ираке американские и английские танки после пятнадцати попаданий из РПГ-7 уезжали с поля боя своим ходом.

В начале нулевых годов нынешнего века в НПП «Базальт» началась разработка принципиально нового противотанкового комплекса, который мог бы успешно противостоять современным танкам. В 2007 году НПП «Базальт» представил новый гранатомет РПГ-28 «Клюква». Этот комплекс был специально создан для уничтожения современных и перспективных танков, даже оснащенных динамической защитой, многослойной системой бронирования. Также с помощью этого гранатомета можно бороться и пехотой противника, уничтожать легкие полевые укрепления.

РПГ-28 «Клюква» – это одноразовый гранатомет, с гранатой, которая имеет тандемную кумулятивную боевую часть. Граната помещена в стеклопластиковый контейнер, который также служит и пусковым устройством. На контейнере находится ударно-спусковой механизм и прицельные приспособления. Ударно-спусковой механизм заблокирован чекой, которую нужно удалить перед выстрелом. Потом он взводится и после этого происходит выстрел.

РПГ-28 причисляют к системам большой мощности и поэтому гранатомет, и весит прилично. На трубе-контейнере для удобства бойца сделан упор для плеча, снизу установлена откидная ручка. Стрельба из РПГ-28 ведется с плеча. На «Клюкве» установлен оптический прицел. Спереди и сзади труба-контейнер закрыта резиновыми крышками. Перед выстрелом снимать их не нужно.

РПГ-28 имеет на вооружении гранату с тандемной кумулятивной боевой частью. Первая часть работает против динамической защиты, а вторая – пробивает броню. Пороховой реактивный двигатель полностью выгорает еще в стволе гранатомета, после вылета из ствола граната стабилизируется с помощью стабилизаторов, которые раскладываются в момент выхода из канала ствола. Также граната стабилизируется с помощью вращения вокруг собственной оси.

РПГ-28 показывает потрясающие результаты – граната пробивает гомогенную броню толщиной 900 мм.
Во время выстрела позади гранатометчика образуется опасная зона с глубиной тридцать метров. Хотя это минус всех гранатометов и безоткатных орудий.

Гранатомет «Муха» РПГ-18. Смертельный укус

Идея создания «одноразового» оружия не нова. Гранатомет «Муха» стал далеко не первой в мире ручной реактивной гранатой. Пальма первенства здесь безоговорочно принадлежит Германии. В 1943 году конструкторы компании HASAG Хьюго Шнайдер и Генрих Лангвайлер представили своё знаменитое творение – убийцу танков гранатомёт Panzerfaust. Новинку во всех отношениях можно было считать революционной. С помощью реактивной гранаты, оснащённой кумулятивной боеголовкой, он успешно пробивал 300 мм броню на расстоянии до 100 метров.

Американский одноразовый гранатомёт М-72

РПГ-18 создана по уже сложившейся на то время схеме, состоящей из пускового контейнера (он же предназначен для транспортировки и хранения) и поражающего элемента. Пусковой контейнер был оснащён прицелом, ударно-спусковым механизмом и представлял собой телескопическую двойную трубу — внутри внешней трубы из стекловолокна находилась ещё одна – алюминиевая.

Перед выстрелом задняя крышка отбрасывалась и пусковой контейнер раздвигался до упора. Удлинение было предусмотрено для того, чтобы вышибной заряд после срабатывания полностью успел выгореть внутри трубы и не причинить вреда стрелку. После этого, используя прицельную планку с цифрами 5, 10, 15 и 20, он должен был прицелиться и выстрелить. Стоит отметить, что необходимости в заряжании не было, поскольку «Муху» снаряжали на заводе-изготовителе. На приведение её в боевое положение уходило несколько секунд. Боевой ресурс «Мухи» — 1 выстрел.

Фактически, «Муха» — не гранатомёт, а именно ручная противотанковая граната, нештатное оружие, которым при необходимости может воспользоваться любой пехотинец при появлении, к примеру, бронированной цели или для уничтожения огневой точки противника.

Технические характеристики

Выпущенная реактивная граната весом около 1,5 кг устремлялась к цели со скоростью 114 м/сек. Опытный стрелок мог поразить с вероятностью близкой к 100 % объект с толщиной брони до 15 см на расстоянии более 130 метров. Полёт гранаты стабилизировался, благодаря особым стабилизаторам, раскрывающимся после её вылета из контейнера, а специальные отверстия в донной части за счёт выброса сквозь них отработанных газов, заставляли гранату совершать вращательные движения, что значительно повышало точность поражения. У этого оружия непростая судьба. Свои великолепные качества оно смогло проявить уже после того, как был прекращён его выпуск в начале 90-х. Воспользоваться ими в полной мере смогли, увы, лишь чеченские боевики во время печально знаменитого штурма Грозного в декабре 1994 года. Именно тогда с помощью РПГ-18 и гранатомётов РПГ-26 и РПГ-22 были сожжены десятки танков Российской Армии. В некоторых случаях бессильной оказывалась даже «активная» броня.

С появлением нового поколения танков бронебойного ресурса гранатомета РПГ-18 «Муха» было уже явно недостаточно. Всего за 21 год советская и российская оборонка выпустила около 1,5 миллионов «Мух», которые, кстати, хорошо продавались все эти годы за рубежом, ни в чём не уступая своим заграничным аналогам. Опыт по её созданию лёг в основу следующего поколения более мощных реактивных противотанковых гранат. Одна из последних разработок ГНПП «Базальт» — РПГ-28 «Клюква». Её мощной гранате «по зубам» даже метровая броня, прикрытая динамической защитой.

Инструкция по применению

Чтобы воспользоваться гранатометом для поражения цели, нужно четко следовать инструкции и соблюдать меры безопасности (рисунок 5).

В первую очередь запрещено открывать огонь из РПГ, если под углом до 90 градусов и ближе 30 метров от стрелка есть люди.

Чтобы привести «Муху» в боевую готовность, нужно выполнить следующие действия:

1. Для переведения оружия из походного положения в боевое следует открыть заднюю крышку и раздвинуть трубы до упора.
2. Далее необходимо открыть переднюю крышку. В результате мушка и предохранительная крышка с диоптором станут в вертикальное положение.
3. Для взведения ударного механизма предохранительную стойку необходимо повернуть вниз до упора, а потом отпустить ее.
4. Для выстрела нажимают на спусковой рычаг шептала.

Рисунок 5. Оружие переводится только из походного положения в боевое, но не обратно Отдача при выпускании заряда с пироксилиновым порохом из РПГ отсутствует, но сам пусковой механизм можно перевести только из походного положения в боевое. Схема обратных действий отсутствует, поскольку оружие рассчитано всего на один выстрел.
