Как построить деревянную лодку-плоскодонку, азы судостроения, проект лодки-плоскодонки из дерева для начинающих судостроителей-любителей, теоретический чертеж

Деревянная основа

Много веков подряд люди использовали дерево, как средство передвижения по водной поверхности. Сначала это были простые сооружения в виде небольших платформ, позже появилась лодка изготовление которой занимало длительное время.

Ведь она должна быть качественной для безопасной транспортировки груза. Теперь в наше время при желании любой человек может воспроизвести средство в домашних условиях.

Простой пошаговый план научит как сделать деревянную лодку. Заранее необходимо заготовить длинные, широкие доски, которые будут служить бортами челна. Они обязательно должны быть сухими, ровными, не иметь трещин.

После приготовления основного материала, его нужно обработать для удобного скрепления. Края досок необходимо ровно срезать для того, чтобы при сборе, доски плотно прикасались друг к другу. Далее начинаем делать средство передвижения. Начинать необходимо с носовой части. Вырезаем дополнительную доску, которая по — средине будет держать борта.

После окончания работы над бортами, нужно соорудить сидения. Процесс очень простой, поэтому не займёт много времени. Деревянные доски, необходимо прибить к бортам. После этого следует установить дно. Оно может быть железным.

Вырезаем из листа железа нужную форму, благодаря густо забитым гвоздям крепим к деревянной основе. Лодка практически готова. Остаётся прикрепить железную цепь, которая будет служить основой для якоря.

Особенности

1. При изготовлении лодочного изделия следует отметить, что основным из главных критериев, является основа каркасной части, на которую в последующем будут крепиться остальные части лодки.
2. Носовая область образуется форштевнем и будет фиксироваться на одной из сторон. Ахтерштевнем производится крепление кормовой части.
3. Для достижения поперечных очертаний и изгибов используются поперечные детали, которые позволяют лодке достичь определенной жесткости.
4. Для образования нижней палубы, во внутренней части необходимо положить настил. Далее изделие подлежит обшиванию фанерой.
5. Все изделия могут выполняться на основе деревянных изделий, что в последующем будут склеиваться между собой.
6. По желанию, фанерные лодки могут быть оснащены моторами и веслами, но для этого в кормовой части необходимо установить транец.

Размеры судна

Габариты лодки влияют на следующие технические параметры:

• грузоподъемность;
• вес;
• вместимость.

Величину следует выбирать с учетом тех целей, для выполнения которых судно изготовляется. Определение нужных габаритов — непростое дело, поэтому следует огласить оптимальные размеры деревянного судна:

Длина должна составлять от 2 до 4 метров. Для одного человека хватит 1,8-2,5 м, а вот для двух персон понадобится около 3 м. Если планируется перевозить более 5 людей, то можно сделать лодку, длина которой составляет 4 метра, однако этот показатель может быть и выше.
Ширина, как правило, равняется 1-1,5 м. Чем больше этот показатель, тем устойчивее лодка

Однако важно знать: данный параметр влияет на маневренность судна.
Высота борта чаще всего составляет 50 см.

Перед началом работ надо составить проект и схему судна. Можно сделать своими руками чертежи лодки из дерева. На рисунке надо обозначить все конструктивные детали плавучего средства. Для наглядного примера ниже приведена одна из схем деревянного судна.

Деревянная лодка

Как сделать деревянную лодку своими руками

Давно хотел создать запись с отметкой основных моментов при изготовлении лодки, но всё никак не получалось! Батя с каждым годом всё старше, а шпаргалки всё нет, хотя лодок мы с ним сколотили не одну пару. И вот в этом году появилась потребность в расширении нашего флота, потому как ребятня подрастает и лодки требуются более устойчивые и грузоподъемные, для надежности перемещения. Сам то я и вплавь бывало выплывал, а с сынами это надо предостеречь! Пришло время достали запасенные ранее доски, окромили, прострогали, заготовили гвозди, и, в один из выходных приступили к делу! (Доски использовать лучше еловые, без сучков, но не всегда есть то что надо)

Первым делом Батя набросал маломальский чертёжик с размерами, исходя из требований и предыдущих строек

Затем выложили доски для дна, начертили на них контур согласно размерам, лобзиком вырезал основное, оставил лишь по краям, это видно на фотографиях.

При подгонке досок одна к другой оставляем щели в корме и в носу, посредине же подгоняем более менее плотно

Далее приготовили из брусков поперечины на дно. Поперечины делаются закругленной формы как показано на фото

Когда все детали подготовлены начинаем сборку дна, сначала плотно собрав доски сшиваем гвоздями посередине поперечиной, далее с помощь веревки и двух ломов стягиваем корму, сшиваем гвоздями, то же самое делаем с носовой частью

За счет того что поперечины закругленные, а меж досок в носовой и кормовой части оставляли щели, при стяжке и сборке дно получается немного сферой как поперёк так и повдоль. В будущем это дает устойчивость лодки на воде. Не обязательно подгонять и стягивать доски дна до микрон, небольшие щелки вполне допустимы, это облегчит конопатку дна.

Когда дно собрано, выстрагиваем края согласно задуманным размерам и разметке, чтоб края плавные были, иначе загнуть четко бортовые доски не получится

Далее готовим поверхности под бортовые доски, колотим шпангоуты, носовую доску, корму.

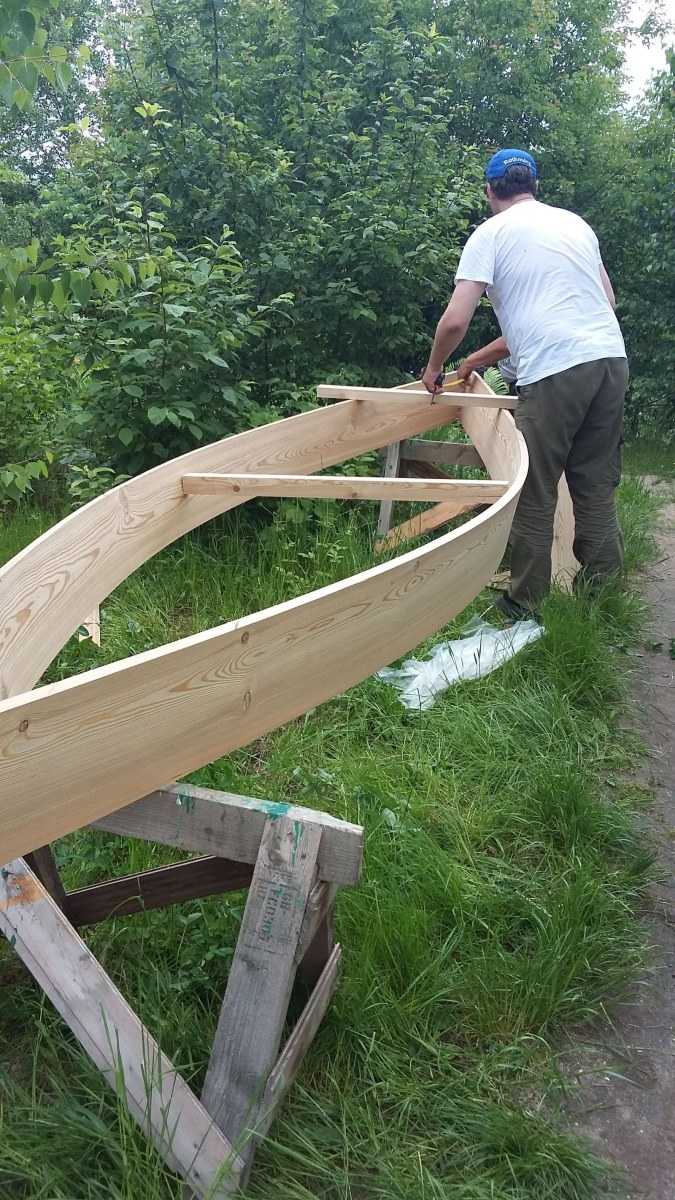

Самое интересное впереди, нужно загнуть борта одновременно с обоих сторон, если загибать по очереди может перекосить и лодка получится перекошеной формы. Прикладываем бортовую доску к носу с одного стороны-пришиваем, затем со второй стороны тоже самое, далее один прижимает загибая доски, второй проколачивает гвоздями по направлению к корме.

Стягивали доски также как и дно – веревкой. В итоге нарисовалась какая-никакая форма, дальше проще. Таким же макаром загибаем второй ряд бортовых досок. Много гвоздей при сшивании не бьем потому как еще конопатить надо будет! Далее отпиливаем лишние концы досок, как бортовые так и носовую с кормой. Затем подгоняешь лицевую носовую доску.

После окончания сборки, работаешь рубанком, где надо скругляешь, выравниваешь, проходя весь баркас, выпиливаешь красиво шпангоуты. После наведения красоты конопатим, местами добавляем гвоздей, прикручиваем уключины, смолим дно, прибиваем на дно нащельники, смолим их, далее покраска. Также делаем сидухи кому как удобно красим и их. Весла у нас переходящие, лодки меняем, а весла прежние. Уключины на всех наших лодках одинаковые, чтоб без заморочек.

В принципе старался все этапы и тонкости учесть в фотографии, чтоб было наглядно. Лодок нынче сколотили две, одну к открытию, вторую совсем недавно. Лодки делали одинаковые, одну испытали, вторая на стадии окончания работ.

Если у кого какие вопросы возникнут спрашивайте, обязательно уточню! Вопросы правда обычно возникают при самостоятельном изготовлении, вдруг кто возьмется и сделает деревяшку. Для тех кто живет рядом с озером деревяшка незаменима!

Конструкция корпуса стального катера

Рис. 2. Эскиз вспомогательной наковальни.

Корпус выполнен из стали марки Ст.3сп г/к. Толщина обшивки днища — 2,5 мм, борта — 2,0 мм. Корпус разделен водонепроницаемыми переборками на три отсека: носовой, обитаемый и моторный, состоящий из трех частей. В средней расположен двигатель, справа и слева от него — топливные баки емкостью по 105 л. Такой запас топлива обеспечивает дальность плавания при крейсерской скорости до 400 км, а в водоизмещающем режиме — до 600 км.

Рис. 3. Сечение шпангоута.

Шпангоуты изготовлялись из стальной полосы регистровой марки РСД 32 толщиной 4 мм. Более тонкий металл при изгибе будет сильно деформироваться и коробиться при сварке. Листы обшивки притягивались шпильками, что потребовало довольно прочного корпусного набора.

Рис. 4. Установка брызгоотбойников.

Шпангоуты, для изготовления которых использовалась наковальня (рис. 2), сначала обваривали на разметочном листе, затем правили и приваривали пояски 2х20 мм (рис. 3). На стапеле шпангоутные рамы устанавливали в положение «вверх килем» и закрепляли как по килю, так и по бортам.

После того как шпангоуты были набраны и выставлены, приваривали брызгоотбойник (рис. 4). Его внутреннюю кромку от шпангоута к шпангоуту лучше проводить по прямой линии, а после подгонки днищевых листов излишки зачистить. Подгонку днищевых листов целесообразно начинать с кормы (рис. 5). Листы не требуют предварительного изгиба.

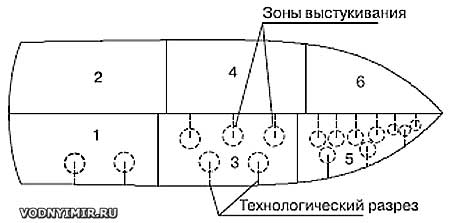

Рис. 5. Схема размещения технологических разрезов.

Рис. 6. Притяжка обшивки к шпангоутам.

Рис. 7. Придание сферичности листу обшивки.

Для сборки обшивки применялись два вспомогательных уголка 40х40 и пять-шесть шпилек диаметром 10-12 мм (рис. 6). С помощью этого приспособления листы притягивались к набору и подгонялись их кромки. Шпильки приваривались к листу и вытягивались через уголок. Таким образом обшивка прижималась к шпангоутам, а в местах образования бухтин делались технологические разрезы (рис. 7). При подгонке листов 1, 2, 3 и 4 особых сложностей не возникало. Трудности может вызвать подгонка носовых листов 5 и 6. Делать это можно двумя способами:

— разделив носовой лист на три равносужающихся пояса;

— изготовив шаблон из древесноволокнистой плиты (ДВП) и разметив на нем технологические прорезы, которые затем надо перенести на металл.

Сборка лодки

Когда элементы деревянной лодки будут собраны, нужно начинать сборку изделия. Начать следует с носовой части. Оба бортика и треугольный брусок необходимо соединить между собой при помощи саморезов. Выступы сверху и снизу желательно сразу срезать, чтобы они в будущем не мешали.

Следующий шаг очень важный и ответственный, так как необходимо придать будущей лодке форму. Необходимо определиться с шириной лодки и поставить распорку по середине. Доску для распорки выбирайте размерами с высоту лодки, так у вас не лопнут бортики.

Когда распорка будет правильно установлена можно начинать придавать лодке форму, позовите на помощь нескольких людей или запаситесь веревками, чтобы сдерживать конструкцию.

Когда задник будет установлен, срезаем лишнюю часть снизу, а сверху можете сделать элемент в виде треугольника. Далее занимаемся распорками, которые будут постоянно поддерживать форму лодки, а также сидениями, которые устанавливаются поверх распорок. Количество, а также расположение этих элементов можете определить сами, так это может быть одно, два и более мест.

Выравниваем на нижней части все в одной плоскости и обрабатываем защитным слоем всю поверхность. Когда клей подсохнет, начинайте делать дно лодки.

Наилучшим вариантом дна станет оцинкованный лист металла. Постарайтесь найти такой лист, чтобы он соответствовал размерам лодки.

Работа с клеем

Работы с клеем направлены на то, чтобы получить прочную конструкцию, а при случае, заполнить им швы или трещины. При работе с фанерой, проклеиваются все места соединения заготовки с килем и шпангоутами. После пробивки гвоздями, клеем заполняют зоны соединения фанеры с несущими элементами, если они не прилегают плотно.

Для улучшения прочности и ходовых качеств плавсредства, фанерная обшивка обклеивается стеклотканью. Подобная защита деревянной конструкции повышает долговечность лодки. Стеклоткань одинаково распределяется по плоскости обшивки, при этом не желательны складки или появление пузырей, что указывает на плохое качество работы. Ткань клеится от киля, по направлению к бортовым доскам.

Плоскодонка своими силами

Здесь главное — внимание, любое отклонение от чертежа скажется на эстетике внешнего вида. Для ускорения строительства желательно найти двух ассистентов

Инструкция, лодка из фанеры чертежи:

1. Сложнее всего будет сделать борт. Детали согласно инструкции обрабатывают напильником.
2. С одной стороны делают запил — угол оставляют 15-30 градусов.
3. Дополнительно нужно найти треугольный брус — за счет него происходит окончательное закрепление.
4. Доски нужно деформировать, для этого понадобиться ассистент, после чего происходит фиксация.

Подробную инструкцию можно найти в мастер-классе. При соблюдении всех технических составляющих, закончить работу можно за несколько выходных дней.

Особенности лодок из дерева

Для тех, у кого появилось желание делать плавательное средство своими руками, есть несколько требований:

1. Умение рассчитывать нагрузку на древесину. Обязательно нужно обладать внимательностью и хорошим зрением, которое поможет определить качество выбранных досок.
2. Умение подбирать корректирующий материал — чтобы не было протечек нужно владеть практическими знаниями в использовании стекловолокна, эпоксидной смолы.
3. Иметь место для сборки — даже небольшая лодочка может занять в разобранном виде много место, оно обязательно должно быть сухим.

Понадобиться помощник и инструменты по древесине. Если все есть в хозяйстве, а помощник готов принять безвозмездное участие — тогда при сборке проблем не будет. Прежде чем сделать такое изделие, лучше провести эксперимент с лодкой своими руками из фанеры.

Регистрация самодельной лодки

Приступая к изготовлению лодки своими руками, имейте в виду, что маломерные суда подлежат регистрации в ГИМС. При регистрации самодельной лодки или катера Вам понадобится провести ее испытания на соответствие техническим требованиям и требованиям безопасности. Однако с мая 2012 года, с вступлением в силу поправок к Закону о маломерных судах, для самодельных лодок образовалось некоторое облегчение. Теперь не подлежат регистрации маломерные суда с массой до 200 кг и двигателем до 10,88 л.с. Кроме того, самодельные парусные суда можно не регистрировать, если их длина не превышает 9 метров и они не оборудованы местами для отдыха (т.е. яхты, предназначенные для занятий спортом).
Вышеуказанное положение следует читать как: если лодка весит не больше 200 кг, то ее можно не регистрировать, при условии, что мощность ее двигателя не превысит 10 л.с. (8 кВт).
Такие послабления хоть и дают простор творчеству мастеров, но и ограничивают полет фантазии разработчика самодельной лодки.

Фанера

Самым распространённым материалом для изготовления лодок сегодня, безусловно, является углепластик. Но этот материал – вотчина промышленности. Когда речь идёт о самостоятельном творчестве, то на передний план выходит такой «народный» материал, как фанера.

Фанера или по-другому, древесно-слоистая плита – строительный материал, создаваемый склеиванием специально выработанного шпона. Обычно количество слоёв шпона нечётное и, в любом случае, больше 3. Чтобы повысить прочность фанеры, каждый последующий слой шпона своими волокнами древесины перпендикулярен волокнам предыдущего слоя.

Шпангоуты – основа основ любого плавающего средства. Чертежи фанерных лодок, претендующих на нечто большее, чем звание плоскодонки, должны иметь отдельный вариант — расположение шпангоутов

Характеристики фанеры

При выборе фанеры для строительства лодки очень важно правильно выбрать её тип. По расположению волокон древесины на внешних слоях различают фанеру:

По расположению волокон древесины на внешних слоях различают фанеру:

• Продольную, когда волокна направлены по длинной стороне, и,
• Поперечной – по короткой.

Для строительства лодки лучше выбирать – продольную.

Конечно, возможен и такой изометрический чертёж, но это самый простой вариант для рубрики «чертежи лодки из фанеры бесплатно» — здесь нет шпангоутов, а работа во многом схожа со сборкой детского конструктора, разве что детали в десятки раз больше

По предназначению фанера делится на:

• строительную,
• промышленную,
• упаковочную,
• мебельную, и,
• конструкционную – именно эту и выбираем для наших целей.

Существует классификация фанеры и по отношению к воздействию влаги, что принципиально важно для лодки:

ФБА – такая фанера считается экологически наиболее чистой, но её выбирать не стоит, она не отвечает жестким требованиям по влагостойкости;
ФК – так обозначается достаточно устойчивая к влаге фанера;
ФСФ – а так, с повышенной влагостойкостью;
ФБ – пропитанная бакелитовым лаком, такая фанера считается самой стойкой и может использоваться даже в агрессивных средах, что важно в нашем случае, и под водой;
БС – такая уже просто пропитывается бакелитовым клеем. Считайте, что если в вашем распоряжении оказалась такая фанера, то на 50% успех всего дела обеспечен

Такая фанера довольно долгое время специально использовалась в авиа и судостроении. В ней счастливо соединились все качества, необходимые для лодочных дел мастера – прекрасная гибкость, высочайшая прочность, полная водонепроницаемость, а ещё устойчивость к гниению и раскисанию;
БВ – а вот эта пусть не вводит в заблуждение, она во многом похожа на БС, но не обладает влагостойкостью.

О надстройке можно будет подумать и позже, сначала главное – надёжный корпус. Первое испытание на плавучесть и выравнивание ватерлинии происходит без надстройки

Принципиальная характеристика

Когда речь идёт об использовании фанеры для строительства лодки принципиальным будет выбор фанеры по её качеству, определяемом количеством сучков на метр квадратный наружного слоя.

Здесь различают 5 степеней качества:

• E – так называемое, элитное качество, когда сучки отсутствуют совсем. Излишне, наверное, говорить, что всегда необходимо стремиться к выбору именно такой фанеры;
• Ну, а далее, незамысловатая классификация качества — I, II, III и IV. В последнем случае количество сучков не контролируется.
• I – максимальная длина сучков и коробления не превышает 20 мм;
• II — трещины не более 200 мм, допустимы вставки древесины, а просачивание клея допустимо только на площади в 2% от общей площади листа;
• III – не более 10 штук сучков диаметром не более 6 мм. Вводится даже ограничение на общее количество недостатков – не более 9;
• IV – это самое плохое качество с даже выпавшими сучками и дефектами кромок под 5 мм.

Надёжный инструментарий залог успеха всей работы. Инструкция каждого используемого инструмента должна чётко оговаривать возможность работы с фанерой

Процесс сооружения

Необходимо выполнить такие этапы, чтобы изготовить деревянное судно:

Создание всех деталей с учетом размеров, проставленных в чертеже. Главное — изготовление бортов из двух широких досок.
Отпилить края каждой доски с одной стороны под углом 45°. Чтобы носовая часть судна была сделана правильно, при соединении оба пиломатериала надо присоединить друг к другу без зазоров.
Доски надо закрепить в таком положении. В этом случае следует взять треугольный брусок и приложить его с внутренней стороны на стык

Важно знать: перед этим этапом доски необходимо тщательно обработать антисептическим раствором и смолой.
Далее надо взять веревку и обвязать ее вокруг бортов, чтобы придать лодке необходимую форму. Не следует забывать про распорки, ширина которых должна совпадать с соответствующим параметром судна

Их необходимо установить внутри изготавливаемой конструкции.
Следующий этап — готовую заднюю часть, сделанную ранее по чертежам, следует прикрепить к бортам лодки с помощью полиуретанового клея и гвоздей.
Дно судна можно сделать из дерева или листов металла.
В случае с железом, следует вырезать стальной кусок, размер которого должен быть на несколько сантиметров больше днища лодки. Для крепления можно использовать клей и смолу, а также шурупы, крепить которые надо на расстоянии 15-20 мм друг от друга. Следует тщательно обработать паклей стыки, чтобы исключить протечку судна во время эксплуатации.
Сделать деревянное дно труднее, поэтому рекомендуется в этом случае использовать одну широкую доску.
Готовую конструкцию следует обработать различными средствами: антисептиком, краской и лаком.
Завершающий шаг — внутренняя отделка, суть которой состоит в том, чтобы по периметру судна установить скамейки, стулья и другие дополнительные элементы.

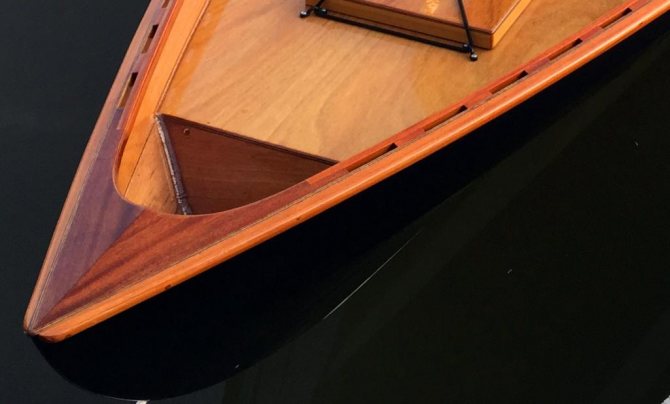

Готовая деревянная лодка на фото выглядит потрясающе (снимок приведен ниже).

Тележка

В отличие от лодки, на создание которой придется потратить немного времени, тележка для лодки из ПВХ труб делается быстро. Она предназначается для транспортировки лодки из ПВХ труб с двигателем и прилегающим грузом.

Наличие тележки существенно облегчает перевозки лодки. Имея тележку, смонтированную своими руками, при перевозке можно обойтись без посторонней помощи и напряжения.

На предоставленных фото и видео – роликах есть возможность увидеть различные варианты этих механизмов. Рассмотрев их можно выбрать наиболее подходящий вариант для постройки своими руками.

Для создания такой конструкции своими руками необходимо подготовить трубу объемом на 32 мм. Специалисты рекомендуют остановить свой выбор на изделиях, армированных стекловолокном.

Также следует запастись соответствующими креплениями для патрубков (муфтами и крестовинами). Еще понадобиться пара колес и стальной прут.

Вначале делают ось из трубок со вставленным стальным прутом. На него вставляют колеса и фиксируют их скобами. Далее из трубок выполняется рама, которая на подпорках размещается над осью.

Еще некоторые детали

Теперь, как сделать лодку из труб пвх, ясно. Данная работа потребует много терпения, займет не маленький отрезок времени, но в конечном результате можно получить огромное удовольствие от такого дополнения к отдыху на водных просторах, как отличная лодка, сделанная своими руками.

Для удобства плавания понадобятся весла. Их тоже не трудно сделать своими руками. Для этого отлично подойдет не толстая ПВХ труба.

Эти полоски крепят к пластиковым трубкам саморезами. Саморезы подтягивать очень плотно не советуют, потому, что акрил может лопнуть. А нижнюю часть весла рекомендуют немного закруглить.

Смотреть видео

В таком дополнении есть плюсы, это, например, образование свободного места для хранения улова или любых других мелочей. Но, есть в таком решении и свои минусы, на таких плавательных сооружениях немного труднее грести из-за нехватки места.

Настоящий рыбак не бросает рыбалку ни в зимнее время, ни в плохую погоду. На рыбной ловле в летний период от палящих лучей солнца и от проливного дождя на плаву может защитить тент. С такой защитой речная прогулка не будет безнадежно испорчена.

Купить такой тент – удовольствие не из дешевых, поэтому многие рыбаки оснащают свои «субмарины» тентами, который производят своими руками.

Самая простая конструкция – это тент, который крепят на каркас, закрепленный на стойках. Все это можно сделать из ПВХ труб.

Работа выполняется так: на каркас в конце закрепляется брезент или ткань ПВХ. ПВХ трубы являются легким материалом, который не станет общий вес.

При этом они достаточно прочные, и каркас не сломается при случайном зацеплении с нависшими над водой ветками или кустарниками.

Конструкция тента из ПВХ трубок, проделанного своими руками, может быть очень разной, здесь все зависит от размеров и формы изделия, и от личных предпочтений.

Лодка из труб ПВХ своими руками станет неповторимой, если ее дополнительно украсить

Многие этому моменту уделяют особенное внимание, например, расписывают акриловыми красками, обшивают окрашенными листами фанеры и другое

Немного терпения усидчивости, потраченные в процессе конструирования, принесут огромное удовольствие от отдыха на речке.

Изготовление лодки плоскодонки

Понадобится 3 листа стандартной фанеры. Расчерчиваем лист на 4 равные части, так как станут бруски, на которых будут крепиться борта. Средний размер – 98 см, Передняя часть – 64 см, ближе к передней части – 90см, от центра назад 90 см, задняя часть – 74 см.

После разметки, накладываем направляющие рейки. Лучше использовать небольшой ширины, так как будет легче гнуть. Закрепляем струбцинами. После отмечаем сгиб карандашом или фломастером.

Следующий шаг, обрезаем получившиеся «крылышки», они же пойдут на вверх борта. Широкой частью будут уходить на заднюю стенку, а узкой на переднюю часть. Основание готово.

Транец для лодки должен иметь размер: внизу 76, а вверху 96 см, высота заднего транца 42см, под мотор 38см. Далее вырезаем небольшое посадочное место для установки двигателя. Транец будет состоять из бруска, который должен быть шире на 1 сантиметр в каждую сторону, так как лодка идет на расширение. Так же будет крепиться и боковой брусок.

Извилистыми движениями на ширину вырезанной фанеры наносим герметик. Устанавливаем на бруски, закрепляем шурупами. Транец должен быть немного отклонен, но не как 90 градусов. Снимаем дальний угол рубанком, главное не задеть болты. Ширина бруска 6 см, толщина 4,5 см. Проходим герметикам заднюю часть, после закрепляем шурупами.

Следующие, поперечные бруски, размеры подбираем по ширине 6,5 см, толщина 4,5 см. Закрепляем брусок с внутренней стороны 1 см от каждого края. От центра основания лодки по всем чертам закрепляем шурупы. Стыковочная планка ставится на половину, потому что будет продолжение «носа» лодки.

Для левого и правого борта необходимо прибить 2 доски к носовой части, после чего они выгибаются по контуру и закрепляются прочным шнуром. Доски крепятся к торцам днища гвоздями.

Важно! Доски бортов лучше прибивать одновременно. После сооружения каркаса присоединяется дно лодки

Рекомендуется заливать стыки эпоксидной смолой и производить герметизацию. После высыхания, образовавшиеся швы ошкуривают и придают им единый внешний вид. После следует проклеить стыки еще раз

После сооружения каркаса присоединяется дно лодки. Рекомендуется заливать стыки эпоксидной смолой и производить герметизацию. После высыхания, образовавшиеся швы ошкуривают и придают им единый внешний вид. После следует проклеить стыки еще раз.

Для лавок лучше всего подойдет лиственница. В местах, где соединяется борт и дно, пришиваем рейку и так же проводим герметизацию. Вдоль бортов сверху по краям так само пришиваем рейку. Это и будет фальшборт.

В кормовой части желательно установить киль, он поможет держать лодку по курсу. Покрываем судно грунтовой смесью в два слоя, а краской в пять. Каждый слой должен высыхать продолжительное количество времени. Все съемные части рекомендуется красить отдельно.

Дополнительно можно сделать весла. В основном их делают из цельных досок или реек. В качестве лопасти можно вставить фанеру размером 200 на 400 мм и толщиной 6 мм. С ними намного проще управлять судном.

Приступаем к строительству

Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку

Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства

Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.

Собираем внутренний контур футоксов

Крепость конструкции, в том числе и бортов, зависит от того, насколько надежное крепление футоксов. Футоксы являются составной частью конструкции шпангоута, который состоит из флортимберса и двух футоксов.

Флортимберс – это нижняя часть шпангоута, которая предназначена для закрепления к килю. Футоксы – это боковые части шпангоутов, к которым крепятся борта лодки. Места креплений футоксов и флортимберса конструктивно выполнены несколько шире, что увеличивает устойчивость всей конструкции

Особенно это важно для плавсредств, где будут установлены двигатели, которые увеличивают нагрузку на конструкцию в целом и при движении в частности

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

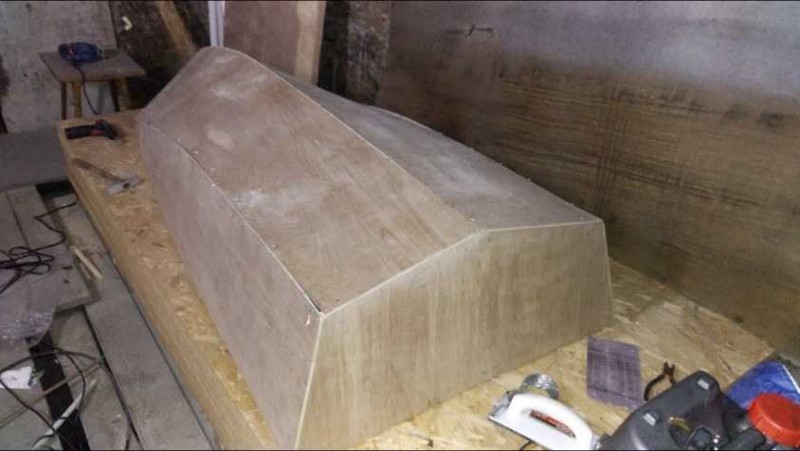

1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

• при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
• все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
• герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
• во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Изготовление киля

Самодельный киль на лодку из пластиковой трубы выполняется просто. Весь материал, который идет в работу, отличается прочностью, маленьким весом и небольшой стоимостью. Для плоскодонки такой киль подойдет идеально.

Для изготовления берется четырехрганный профиль из пластика, который используют при сборках окон и подоконников. На него одевают два рукава из поролона, которые используют для утепления трубоматериалов.

Далее киль обматывается упаковочной пленкой, ее прокладывают в несколько слоев. В областях, где киль крепиться, наматывают широкий скотч.

Киль из таких материалов не промокает, не выделяет токсичных веществ, и не разрушается от воздействия лучей солнца.

Также для плоскодонных конструкций плавсредства можно изготовить и самодельный пол (слань). Для работы понадобятся четыре доски, толщиной примерно по 0,9 см.

Ширина всех кусков должна равняться дистанции от боковых частей конструкции. Скрепляются все эти куски затягивающимися хомутами из пластика.
