Как правильно заряжать аккумулятор 18650

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Зарядку для аккумуляторов 18650 своими руками смастерить вполне реально. Главное, знать основные принципы работы электрической цепи и те показатели, при которых можно заряжать АКБ.

Способ №1

Самый простой способ подзарядить батарейку в экстренных условиях — просто воспользоваться стареньким, но работающим зарядным устройством от телефона «Нокиа» или «Самсунг». Благо, параметры тока и напряжения в таких зарядниках не навредят АКБ.

Схема проста, и с ней справится даже школьник:

1. У зарядки нужно освободить провода от связывающей их оболочки, разъединить их на плюсовой и минусовой полюса. Обычно красный проводок — это плюс, а черный — минус, так что, путаницы быть не должно.
2. Теперь нужно просто прикрепить батарейку к оголенным контактам проводков пластилином.
3. Соблюдая полярность, подсоединить устройство к сети, либо компьютеру — и элемент можно спокойно заряжать, время от времени следя за процессом.

Это интересно: Новое поколение солнечных батарей: гибридные панели

На вопрос, сколько держать батарейку на таком «экспресс-заряднике», ответ простой: часа будет вполне достаточно для того, чтобы восстановить параметры ее емкости.

Способ №2

Как сделать зарядку более совершенного типа? Здесь схема может быть немного сложнее, учитывая то, что придется воспользоваться подручными инструментами в виде паяльника, припоя, клея и флюса. Однако самый важный элемент, который понадобится домашнему зарядному устройству, можно приобрести на AliExpress — это плата зарядки. Поэтому собрать такое устройство самостоятельно большого труда не составит.

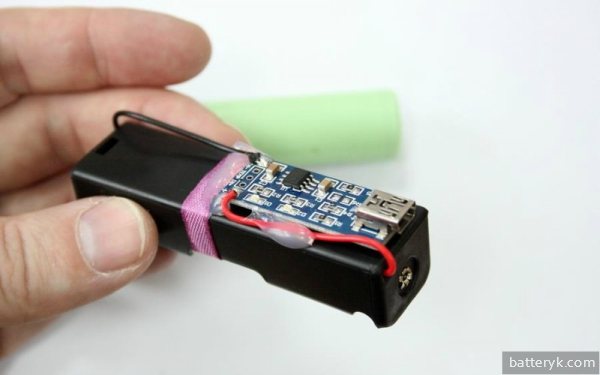

Схема такова: плата припаивается к заранее подготовленному пластиковому боксу с двумя проводками («плюс» и «минус»). В боксе и будет находиться батарейка во время зарядки. Сам бокс можно достать из любого бытового прибора, вышедшего из строя: это может быть старый зарядник, либо игрушка. Главное, чтобы размеры бокса соответствовали элементам 18650.

С пайкой проблем возникнуть не должно — на плате указаны те места, куда следует припаивать проводки. Кроме того, сама плата уже заранее оснащена двумя светодиодными индикаторами красного и зеленого цвета, которые будут сигнализировать об уровне заряда.

Плату следует аккуратно приклеить на бокс в любое удобное место, затем припаять проводки, не забывая соблюдать полярность. Перед пайкой провода нужно будет слегка зачистить и залудить с помощь канифоли и капнуть на плату немного жидкого флюса (или припоя)

Важно следить за тем, чтобы не произошло замыкания проводков между собой

Такая схема позволяет изготовить простое, но надежное и очень дешевое зарядное устройство в короткое время. Теперь осталось с помощью usb-разъема подсоединить его к компьютеру или сети — и можно заряжать батарейки. Как правильно заряжать их — уже ясно, главное, следить за показаниями индикаторов. Зеленый цвет всегда будет сигналить о заряженном состоянии элементов.

Что делать, если аккумулятор не заряжается

Если вышеперечисленные методы не помогли, то рекомендуем ознакомиться со следующими способами как оживить аккумулятор 18650.

С помощью специального зарядного устройства

Это действие осуществляется при помощи китайской копии зарядного устройства «IMAX B6» и мультиметра. Эта зарядка доступна в широкой продаже, и она отлично восстанавливает аккумулятор в домашних условиях.
Для начала необходимо проверить саму батарею, путем соединения к ней мультиметра и выставляя устройство в режим измерения напряжения. Если у аккумулятора глубокий разряд, мультиметр покажет низкие показателями U в милливольтах.

Суть метода заключается в том, чтобы измерение реального количества U в аккумуляторе «мешает» контроллер.
Есть два вывода, плюс и минус, которые идут непосредственно с батареи на контроллер. На выводах чаще всего напряжение составляет 2,6 В это достаточно небольшое значение.

Напряжение будет по немногу подниматься. Это значит, что восстановление li ion аккумулятора идёт успешно. Через какое-то время значение U дойдет до 3,2 вольт, и батарея начнет «раскачиваться». Позже её можно будет заряжать от «родной» зарядки.

С помощью резистора и «родного» ЗУ

Этот способ еще более проще осуществить, чем предыдущий. Здесь необходимо «минус» подзарядки подвести к «минусу» аккумулятора. А «плюс» вывести путем резистора на «плюс» батареи.
После этого следует подать питание и напряжение будет возрастать.
Его можно поднять до 3В, для достижения этого показателя, нужно процедуру провести в течении пятнадцати минут. Как только метод завершен, аккумулятор можно проверить на работоспособность.

С помощью вентилятора

Чтобы осуществить этот метод нам понадобится блок питания, в котором выходное напряжение было минимум 12В. «Минус» вентилятора следует подсоединить к «минусовом» разъему блока питания, а его «плюсовой» к плюсу и обязательно фиксировать вручную на аккумуляторе.
Когда мы включим устройство, вентилятор начнет работать. Это значит, что в батарее уже идёт ток. Процедуру не стоит долго продолжать, где-то через 30 секунд нужно выключить сеть. После такого восстановления напряжение обычно повышается до 3В.

Восстановление 18650 аккумуляторов при помощи подзарядки от другого аккумулятора

Существует способ как реанимировать литий-ионную батарею с помощью другого автомобильного аккумулятора. Для этого нам нужна любая другая батарея на 9 В, скотч, а также тонкий провод.
Метод осуществляется по следующим этапам:

• Проводки требуется подвести к контактам батареи, которую мы хотим реанимировать. На каждый контакт провод должен быть отдельным.
• Нельзя замыкать контакты «плюс» и «минус» лишь одним проводом. Из-за этого может произойти короткое замыкание, и оживить батарею будет нельзя.
• Соединения нужно закрепить скотчем, на которой перед этим необходимо сделать метку маркером, какой провод с каким контактом будет соединён.
• Провод от «плюса» девятивольтового аккумулятора следует соединить с «плюсом» восстанавливаемой батареи.
• Минусовые контакты надо соединить по этому же методу.
• Все контакты закрепляем изолентой, чтобы провода не отошли.
• Ждём определенное время и следим за состоянием батареи, она должна минимально нагреться.
• Когда аккумулятор станет тёплым, сразу же отсоединяем от АКБ батареи.
• Проводим перезарядку.
• Проверяем работу.

С помощью использования тренировочных циклов

Этот метод проводится для предотвращения сульфатации, а также для того чтобы определить емкости батареи. Такие циклы нужно проводить минимум один раз в год и процедура выполняется по следующим этапам:

• Следует зарядить литий-ионный аккумулятор обычным током до того момента, пока он полностью не зарядится.
• Выдерживаем ее четыре часа после того как прекратилось питания.
• Корректируем плотность электролита.
• Включаем заряд на 25-35 минут чтобы электролит был перемешенным.
• Необходимо провести контрольную разрядку постоянным нормальным током десяти-часового режима и контролировать время полного разряда до того как напряжение спадет до 1,7 В на банку
• Емкость батареи можно определить как уровень разрядного тока умноженный на время разряда.
• После того, как контрольный разряд осуществлён необходимо сразу же полностью разрядить аккумулятор. Если получилось так, что емкость не заряжается аккумулятор 18650 скорее всего уже не починить.

Основные минусы данного метода:

• Сокращается срок службы.
• Долгое время восстановления литий-ионных аккумуляторов.
• Огромные затраты энергии.
• Маленькая эффективность способа.

Зарядное устройство для литиевых аккумуляторов 18650

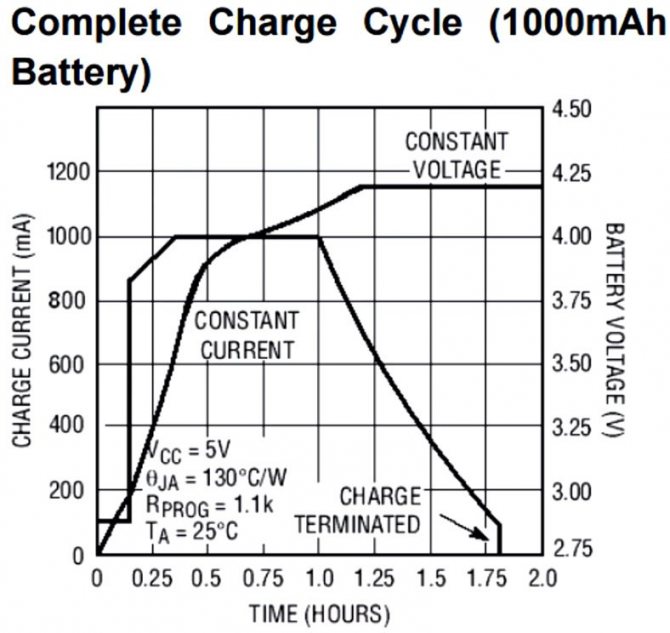

Литиевые аккумуляторы требовательны к параметрам напряжения на клеммах. Предельное напряжение 4,2 В, минимальное – 2,7 В. поэтому зарядное устройство работает как стабилизатор напряжения, создавая на выходе 5 В.

Определяющими показателями является ток зарядки и количество элементов в батарее, выставляемые своими руками. Каждый элемент (банка) должен получить полный заряд. Распределяется энергия с использованием схемы балансира для литиевых аккумуляторов 18650. Балансир может быть встроенным или контроль ведется вручную. Хорошее ЗУ стоит дорого. Сделать зарядку своими руками для li-ion может каждый, кто разбирается в электрических схемах и умеет паять.

Предлагаемая схема зарядного устройства, выполненного своими руками для литиевых аккумуляторов 18650, проста, будет отключать потребителя после зарядки самостоятельно. Стоимость комплектующих около 4 долларов, не дефицит. Приспособление надежное, не перегреется и не загорится.

Схема зарядного устройства для литиевых аккумуляторов 18650

В зарядном, сделанном своими руками, ток в цепи регулируется резистором R4. Сопротивление подбирают таким, чтобы первоначальный ток зависит от емкости литиевого аккумулятора 18650.Каким током заряжать li-ion аккумулятор, если его емкость 2 000 мА/ч? 0,5 – 1,0 С составит 1-2 ампера. Это и есть ток зарядки.

Защищенные или незащищенные – как отличить?

Как же выбрать качественный и самое главное безопасный аккумулятор 18650? Не секрет, что при перегреве они зачастую возгораются.

На ютубе полным-полно подобных роликов.

Дело в том, что Li-Ion батарейки бывают защищенные и не защищенные. Последние – это обычная банка без каких-либо встроенных элементов защиты.

Такие банки имеют “плоский” носик.

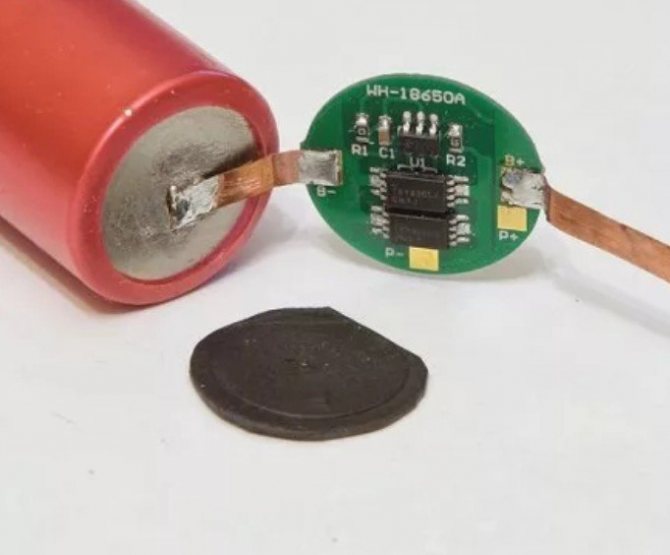

В защищённых, в конструкцию батарейки встроена плата PCB, контролирующая перезаряд + обеспечивающая защиту от КЗ. Плата припаяна к одному из контактов.

Обычно это “минус”. На плюсовом идет специальная насадка.

При этом сама батарейка оборачивается в термоусадку. Иногда на бочонок наносится надпись “Protected”.

Ошибка №4
Не путайте PCB плату (power control board) с PCM модулем (power charge module).

Если первая только защищает аккумулятор, то вторая полностью управляет процессом заряда АКБ (ограничение тока, контроль температуры и т.д.).

Ошибка №5
Простые батарейки также бывают с Button-Top (с пипкой или выпирающим носиком), они не обязательно должны быть плоскими Flap-Top.

С “пипкой” чаще всего используются в брендовых дорогих фонариках. Плоскоголовые там при последовательном соединении могут попросту не дать контакта.

Как вы понимаете, габариты защищенных аккумуляторов получаются немного больше обычных. Многие производители их даже называют иначе – не 18650, а 18700.

Ошибка №6
Покупать нужно аккумуляторы 18650 только со встроенной защитой.

На самом деле нет. Более того, не многие знают, но большинство ведущих производителей даже не производят таких батареек!

Защитные платы выпускаются совсем другими брендами, после чего они соединяются с обычными аккумуляторами известных марок и их перемаркируют.

Все дело в том, что защищенные АКБ требуются далеко не всегда. Выбирайте их только в том случае, если у вас вызывает сомнение зарядное устройство.

В первую очередь то, которое автоматически не останавливает заряд.

Ошибка №7
Пользоваться такими зарядками с незащищенными батарейками категорически запрещено.

Также незащищенные модели можно встретить в больших сборках, где последовательно соединено сразу несколько 18650.

Если вам попался большой аккумулятор на элементах 18650 в закрытом корпусе, то обратите внимание на соответствующие надписи. Например, вот такие буквы “6S5P” расшифровываются как:. 6 последовательно соединенных ячеек

6 последовательно соединенных ячеек

каждая из которых содержит 5 параллельных банок

Дело в том, что не существует двух абсолютно одинаковых банок.

Их внутреннее сопротивление всегда отличается, и в случае разброса напряжения на банках, некоторые из них будут нагреваться значительно больше остальных и деградировать.

Но и здесь опять же все зависит от качественной зарядки. А они в последнее время стали очень доступны и максимально безопасны. Подробнее

На электро-велосипедах все решается элементарными платами балансира.

Поэтому обычные Li-ion батарейки и получили гораздо большее распространение, нежели защищенные.

Ошибка №8
Кроме того, в большинство современных устройств вы попросту не запихнете защищенные аккумуляторы.

Их габаритные размеры не всегда позволяют это сделать.

Где используются аккумуляторы 18650

В настоящее время эти батареи достаточно часто применяются прямо дома. Как правило, их применяют в простых светодиодных фонариках. Это связано с тем, что аккумулятор ему позволяет функционировать достаточно долго без подзарядки.

В особенности это свойство полезно в длительных походах на природу, когда вообще нет возможности как-то подзарядить различные электрические приборы. Для простого фонарика требуется аккумулятор 18650 с особой платой контроля электрического питания. В другом случае за данным процессом следить придется уже самостоятельно.

Батареи 18650 весьма часто используются в разнообразных электрических устройствах, как, к примеру, в шуруповерте без проводов.

Беспроводные инструменты гораздо удобнее своих аналогов с обычным подключением в сеть. В связи с этим, и приобретают их намного чаще. Для их подзарядки применяется механизм PowerBank, который и работает на батареях 18650.

Устройство может длительно время функционировать без подзарядки. Когда аккумулятор все — таки сядет, то его можно будет без проблем просто поставить на зарядку и вообще не думать, чтобы выключить прибор из сети вовремя. В этом заключаются ключевые плюсы данного аккумулятора: весьма большой объем, отсутствие так называемого эффекта памяти и компактные размеры.

В некоторых случаях типоразмер 18650 можно встретить даже в ноутбуках. Здесь почти никак не обойтись без системы PowerBank.

Спаренные вместе АКБ способны выдавать мощность, которой будет вполне достаточно для пары часов работы мобильного компьютера.

Здесь, как и в ситуации с обычной батареей, возможна подзарядка в момент функционирования ноутбука, подключенного в электрическую сеть. Это крайне удобно, однако нужно обязательно отключать блок питания для переносного компьютера от электрической сети вовремя, дабы не сокращался общий ресурс аккумулятора.

Очевидно, что исходя из своих достоинств, аккумулятор 18650 является отличным аналогом батарейкам-пальчикам и стандартным литий-ионным АКБ.

Мне нравится4Не нравится

Какие аккумуляторы ставятся в шуруповерт?

Сломалась батарейка от ноутбука. Можно ли самому поменять батарейку?

Какие батарейки подойдут к фонарику, там стоят такие же аккумуляторы?

Немного о литий-ионных батареях

Поскольку эта АКБ является разновидностью Li-Ion аккумуляторов, следует упомянуть о том, что срок службы этих элементов сейчас довольно высок. Для литиевых аккумуляторов 18650, так же, как и для других АКБ с литием в составе, характерен высокий уровень емкости и способность длительное время держать заряд.

Раньше большая часть таких батареек отличалась повышенной взрывоопасностью, в буквальном смысле слова. Причиной были определенного вида химические реакции, протекавшие во время перегрева элементов в условиях высоких температур. Также имело место и механическое замыкание внутри одной или нескольких «банок», приводившее к воспламенению.

Сейчас все аккумуляторы такого типа снабжены специальными устройствами с контроллером в составе схемы, что не позволяет допустить критического перегревания и взрыва. Это устройство можно найти в любой батарейке 18650, если аккуратно вскрыть ее и посмотреть, что находится внутри.

Если такие элементы долго не использовать и оставлять разряженными, они могут быстро терять свои свойства. Поэтому зарядка 18650 должна проводиться регулярно, при этом, должна обязательно соблюдаться определенная схема. Например, нужно знать, каким током заряжать Li-Ion, или же каким напряжением должна проводиться зарядка литий-ионных аккумуляторов 18650, чтобы не произошло их перегрева и преждевременного выхода из строя.

Как выбрать аккумулятор 18650 для вейпа: мехмода и платы

При выборе аккумулятора 18650 для вейпа следует понимать, что современные технологии пока не позволяют изготавливать акб со всеми максимальными характеристиками по:

• ёмкости,
• току отдачи,
• количеству циклов заряд-разряд,
• безопасности использования.

Поэтому рекомендуем, прежде всего, обращать внимание на характеристику, наиболее важную для Вас и Вашего устройства. Для электронной сигареты важен отдаваемый ток, обеспечивающий работу конкретного vape-девайса на максимальной мощности, а также безопасность использования

Рекомендуем выбирать для электронной сигареты аккумуляторы 18650 литий-марганцевые IMR или литий-железофосфатные LiFePO4. Они отдают высокий ток и наиболее безопасны в применении.

При выборе аккумулятора 18650 для электронной сигареты, в первую очередь, стоит определиться с типом девайса:

1. Механический мод (мехмод).
2. Электронная плата.

• В мехмодах нет электроники, контролирующей разряд. Значит, легко превысить максимально допустимый ток для данного 18650 аккумулятора, что может привести к его перегреву. Поэтому для мехмода стоит выбирать аккумы с токоотдачей 20 и более Ампер, и, желательно, со встроенной защитой. Однако, литий-марганцевые и литий-железофосфатные акб без защиты также могут применяться в механике.
• Для электронной платы можно выбирать все батареи для мехмода, а также более высокоёмкие акб, но с меньшим током, до 10 Ампер. Но лучше 15 — 18 Ампер. Наличие защитной платы в аккуме не требуется, так как процессы заряда и разряда контролирует электроника.

Аккумулятор для вейпа 18650: какой лучше?

В зависимости от типа девайса и условий эксплуатации, аккумуляторы для вейпа, условно подразделяются на 4 категории, исходя из отдаваемого рабочего тока. В каждой градации есть свой лучший акб. Ниже представлен топ лучших аккумуляторов для вейпа по категориям.

Ток до 10 А. Для работы в вейпе с электронной платой в режиме вариватта (регулируемой мощности) до 30 Ватт.

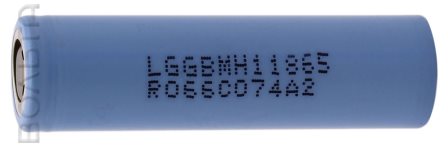

Аккумулятор для электронной платы LG INR 18650 MH1 3200mAh 10A.

Ток до 20 А. Для мехмодов и электронных плат сигареты в режиме мощности до 60 Ватт.

Лучший аккумулятор для вейпа LG HG2 18650 20A (шоколадка).

Ток до 30 А. Для мехмодов и мощных плат до 120 Ватт.

Лучший аккумулятор для мехмода 18650 Sony VTC6 30A (зеленый огурец).

Ток свыше 30 Ампер. Для самых мощных электронных сигарет и соревнований по вейпингу.

Мощный аккумулятор для вейпа A123 SYSTEMS 55A (желтый банан) обеспечивает ток отдачи 55 Ампер.

Лучшие производители аккумуляторов 18650 для вейпа

Основные четыре производителя 18650 аккумуляторов для электронных сигарет вейпа:

Остальные компании используют промышленные элементы этих производителей, покрывая их оболочкой и нанося свою маркировку.

• Samsung Electronics — южно-корейская компания, хорошо известная на рынке электроники своими мобильными телефонами и смартфонами, телевизорами, мониторами, ноутбуками. Для электронных сигарет выпускает отличные модели, лушая из них — Samsung 25R.
• LG Electronics (ранее GoldStar) — также компания из Южной Кореи, по спектру выпускаемой продукции почти совпадает с Самсунг Электроникс. LG Electronics радует вейперов акб 18650 LG HG2, который в вейпинге получил вкусное название «шоколадка». А также выполненный на его базе Robiton LGC3000 20A.
• Sony Corporation — японская корпорация электроники и медиа ходинговая компания. Производит отличную серию «зеленых» аккумуляторов для вейпа Sony VTC4, VTC5, VTC6. Рекомендуем для электронных сигарет также акб Robiton SON2100 30А, выполненный на базе VTC4.
• Pansonic Corporation — японская корпорация, один из крупнейших мировых производителей бытовой техники и электроники. Панасоник выпускает для вейпа акб 18650 под брендом Panasonic и Sanyo. Хорошие модели для вейпа — аккумуляторы Panasonic NCR18650GA и Panasonic UR-18650-NSX. АКБ Панасоник все чаще становится базой промышленных vape аккумуляторов 18650 для других брендов.

Источник

Общая характеристика

Сегодня применяется множество типоразмеров и видов батарей. Одним из наиболее востребованных является аккумулятор типа 18650. Он имеет цилиндрическую форму. Внешне такая батарея напоминает пальчиковые аккумуляторы. Только представленный вид немного больше по габаритам, чем привычные устройства.

В ходе эксплуатации обязательно возникает вопрос о том, как заряжать аккумулятор 18650. Это несложная процедура. Однако отнестись к ней нужно со всей ответственностью. От правильности проведения зарядки зависит долговечность применения батареи.

Аккумуляторы представленного типа применяются сегодня для питания ноутбуков, а также электронных сигарет. Это сделало представленный типоразмер популярным. Также подобные аккумуляторы устанавливают в фонарики и лазерные указки. Чаще всего представленные приборы выпускают литий-ионного типа. Этот вид аккумуляторов доказал свою эффективность и простоту при эксплуатации.

Как сделать простейшее зарядное устройство для Li-ion аккумуляторов 18650

Здравствуйте, уважаемые читатели и самоделкины!

Наверняка у многих из Вас имеются устройства, работающие на аккумуляторных батареях 18650. Последнее время они применяются в фонариках, игрушках, ноутбуках и прочих устройствах.

В данной статье автор YouTube канала «Sorin — DIY Electrical Nerd» расскажет Вам, как сделать одно из самых простых зарядных устройств для этого типа аккумуляторов.

Материалы , необходимые для самоделки. — Аккумуляторы 18650 Li-ion — TP4056 — контроллер заряда аккумуляторов — Отсек для батарей 18650 — Зарядное устройство для смартфона — Магнитный кабель Micro USB Type C — Провода, медная проволока, двухсторонний скотч — Припой, канифоль, текстолит, фанера, хлорное железо, наждачная бумага.

Инструменты , использованные автором. — Паяльная станция — Мультиметр, USB-тестер — Шуруповерт — «Третья рука» с подсветкой — Отвертка с набором бит — Пассатижи, кусачки, линейка, перманентный маркер. Процесс изготовления. Понятное дело, что Li-ion аккумуляторы 18650 можно купить. Однако, если Вы планируете заменить старую батарею ноутбука, то не выбрасывайте ее.

Процессами заряда и разряда этих батарей управляет специальный контроллер, который не только следит за их состоянием, но и считает циклы заряда-разряда. Он может отбраковать даже хорошую батарею. В итоге, из нее можно извлечь несколько вполне рабочих батареек.

Разбираемая автором сборка сделана по схеме 2s3p. Сначала разбирается пластиковый корпус, отделяется датчик температуры, и отпаиваются провода контроллера, ведущие к батареям.

При разделении пары элементов ячейки, сначала нужно перерезать ленту, соединяющую отрицательные контакты.

Далее батарейки разводятся в стороны, освобождая доступ к ленте, соединяющей плюсовые клеммы. Теперь ее можно перерезать без риска замыкания на корпус. Остатки ленты аккуратно удаляются пассатижами.

Контакты батарей зачищаются наждачной бумагой.

Теперь нужно отсеять неисправные батареи, проверив напряжение на них мультиметром. Оно должно быть не ниже 2.7В. У автора все батареи имеют напряжение около 4 вольт, и это даже при условии того, что они не заряжались уже несколько месяцев.

Для создания зарядного устройства потребуется несколько держателей батарей 18650 и платы контроля заряда батарей. Автор будет делать зарядник на 4 батарейки, и для каждой нужен свой контроллер TP4056.

На плате контроллера установлен резистор R3, отвечающий за ток заряда батареи. Этот резистор можно заменить, установив нужный ток. Также можно установить подстроечный резистор, и регулировать ток в зависимости от типа батареи вручную. Штатный ток заряда можно найти по модели используемого Li-ion аккумулятора 18650 .

Схема соединений всех элементов предельно проста. Входы всех контроллеров соединяются параллельно. Так как на борту каждой платы имеется разъем microUSB, то можно подключать зарядное устройство от смартфона к любому из них.

Теперь нужно зачистить медное покрытие, обезжирить его, и нарисовать дорожки при помощи лака для ногтей или перманентного маркера. Конечно, при наличии лазерного принтера, можно распечатать схему, и перенести ее на плату при помощи утюга.

Травление платы выполняется классическим способом — в водном растворе хлорного железа. На это уйдет не очень много времени.

Проволока фиксируется в «третьей руке», и ее конец припаивается к плате.

И да, ни в коем случае не включайте такие устройства на ковре или других горючих материалах, как это делает автор! Сначала он разрядил аккумулятор до напряжения 2,8В.

Подключив USB-тестер, автор замеряет ток заряда одного аккумулятора.

По завершению зарядки отдельной батареи, на соответствующем контроллере загорается синий светодиод. Чтобы одновременно заряжать все батарейки нужно использовать зарядное устройство для смартфона с током 3-4А.

Благодарю автора за рекомендации по изготовлению простого зарядного устройства для аккумуляторов 18650.

Всем хорошего настроения, крепкого здоровья, и интересных идей! Подписывайтесь на телеграм-канал

сайта, чтобы не пропустить новые статьи.

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Применение 18650 аккумуляторов

Итак, где используются аккумуляторы 18650? Данная батарея применяется в разных технических гаджетах. Ниже представлен их список:

1. Батарейка 18650 вставляется в фонарик.
2. Она нужна для вейпа или электронных сигарет.
3. Может идти как внешний аккумулятор со сменными батареями 18650. По сути это повербанк (power bank) на аккумуляторах 18650.
4. Квадракоптерах.
5. Радиоуправляемых игрушках.
6. Страйкбольных приводах.
7. Для питания электромоторов.
8. Ноутбуках.
9. Шуруповертах.
10. Дрелях.
11. Плеерах.
12. Электрических велосипедах.
13. Переносных телефонных трубках.

Оплетка для батареек 18650

В момент приобретение данного аккумулятора не стоит пренебрегать упаковкой. Кейс для батареек 18650 выполняет защитную функцию. Предотвращает от случайного попадания влаги и касания с металлом. Кроме этого в боксе батарейку 18650 достаточно легко переносить.

Выглядит оплетка следующим образом:

Сколько стоят аккумуляторы 18650?

Расценки на данный девайс везде разные. Здесь все зависит от конкретной компании, характеристик АКБ и собственно магазина.

На данный момент ценник на аккумуляторы емкостью 3500 mAh колеблется в районе 1800 р. На Алиэкспресс он равен 1000 – 2000 р. Но сами понимаете ждать придется долго.

АКБ емкостью 2500 mAh стоит 200 – 1400 р.

Отличие 18650 от аа батарейки

Основная разница заключается в следующем:

1. Размер. Он на пару миллиметров может быть больше. Все зависит от конкретной модели.
2. Заряд. Уровень вольтажа составляет 3,7 вольта. В момент накопления энергии доходит до 4,2-4,3 в.
3. Аккумуляторный тип. То есть многократно подзаряжается. Обычно 500 – 1000 раз.

Если желаете заменить аа на аккумулятор 18650 обязательно сверьте напряжение. Соединив две батареи вида АА получим 3 вольта. А этот девайс выдает около 3,7 в. Поэтому лучше использовать его в фонариках и технике, которая сможет выдержать превышение напряжения.

Им можно заменить три батареи АА или ААА, но здесь опять же будет ни хватать энергии. Снова нужно подумать какие изделия будут работать от пониженного напряжения. Радио приемник и плеер вполне могут потянуть, а вот двигатель или нагревательный элемент будет слабовато работать.

Литий ионный аккумулятор 18650 подвержен старению

Процесс износа происходит в независимости от того, применяется ли аккумулятор li ion 18650 или нет. Существует такое мнение что через несколько лет с момента изготовления их надо выкинуть. Один раз в год батарея теряет заряда целых 10%. Прежде чем брать посмотрите в каком году она была изготовлена.

Еще один минус — это невозможность хранить длительное время разряженными. Это приводит к порче. Старение зависит и от температуры, которая их окружает. Они могут прекрасно работать от -20 до + 20 градусов. Некоторые виды способны функционировать и на +50.

Что означает защищенный аккумулятор?

Как правило литий ионные элементы питания должны иметь напряжение от 2,5-4,2 вольта. Что оно не отклонялось существует специальная защита. Она выполнена в виде небольшой платы с радио элементами. Данный девайс крепится к отрицательному полюсу батареи.

Плата защищает от перегрузки и замка. Она припаивается к минусу с помощью специальной металлической ленты. Такие элементы попадают на рынок под различными брендами. Эта микросхема немного удлиняет данный вид источников питания. Если имеется два слова Short-circuit и Protection значит АКБ находится под защитой.

Так же существует механическая защита. Она срабатывает, когда скапливается большое количество газов.

Как правильно заряжать литий─ионный аккумулятор?

При зарядке Li─Ion аккумулятора нужно помнить о том, что лучше всего поддерживать заряд батареи на уровне 20─80% от полной ёмкости. Литий─ионные АКБ не любят перезаряд. Как говорилось выше, контроллер контролирует степень заряженности аккумуляторного элемента или элементов, если их несколько. Он не допустит их перезарядки. Но это не значит, что аккумулятор можно сутками держать на зарядке. Это совершенно ни к чему.

Телефон и зарядное устройство

В любом случае контроллер не допускает перезаряда и глубокого разряда банки. Он просто отключает банку от внешнего мира. Кроме того, во многих литий─ионных аккумуляторных батареях имеется встроенная защита от перегрева.

Теперь перечислим несколько вариантов, как заряжать Li─Ion аккумулятор.

• Штатное зарядное устройство. Это самый лучший и рекомендуемый вариант. С помощью штатной зарядки рекомендуется заряжать Li─Ion аккумулятор. Это безопасно и максимально быстро;
• От USB разъёма компьютера. Вариант также безопасный, но довольно длительный. Дело в том, что в случае порта USB ток ограничен значением 0,5 ампера;
• От прикуривателя в автомобиле. Если это стандартный переходник на USB, то процесс также может затянуться. Но сейчас в продаже довольно устройств, имеющий набор портов USB с различной силой тока. Есть даже модели, которые позволяют заряжать аккумуляторы ноутбуков с номинальным напряжением 19 вольт током 4 ампера. Узнать максимально допустимый ток для зарядки аккумуляторной батареи своего устройства можно узнать из документации или посмотреть на штатной зарядке. Для АКБ смартфонов обычно 1, а для планшетов – 2 ампера;
• «Лягушка». Так называют универсальные зарядные устройства. Обычно они используются для зарядки литиевых АКБ для мобильных телефонов. Одна из таких «лягушек» показана на изображении ниже. Конструкция включает в себя док для установки батареи и контакты, регулируемые по ширине для различных моделей. Для информирования об окончании зарядки имеется светодиодная индикация.

Восстановление li-ion аккумулятора 18650

Если АКБ отказывается работать, это может проявиться так:

• Источник энергии быстро разряжается.
• Аккумулятор сел и не заряжается вообще.

Быстро разрядиться может любой источник, если емкость пропала. Именно этим страшен перезаряд и глубокий разряд, от которых ставится защита. Но нет спасения от естественного старения, когда хранение на складе ежегодно снижает емкость банок. Способов регенерации нет, только замена.

Что делать, если аккумулятор не заряжается после глубокого разряда? Как восстановить li-ion 18650? После отключения аккумулятора контроллером, в нем еще есть запас энергии, способный выдать 2.8-2.4 В напряжения на полюсах. Но зарядное устройство не распознает заряд до 3,0В, ему все, что ниже, то и ноль. Можно ли разбудить аккумулятор, запустить химическую реакцию вновь? Что нужно сделать, чтобы поднять заряд li-ion 18650 до 3,1 -3,3В? Нужно использовать способ «толкнуть» аккумулятор, дать ему необходимый заряд.

Не вдаваясь в расчеты, используйте предложенную схему, смонтировав ее с резистором 62 Ом (0,5Вт). Здесь использован блок питания на 5 В.

Если резистор греется, на литиевом аккумуляторе ноль, значит, есть КЗ или неисправен модуль защиты.

Как восстановить литиевый аккумулятор 18650, используя универсальное ЗУ? Выставить ток заряда 10 мА, и выполнить предзарядку, как написано в инструкции к прибору. После поднятия напряжения до 3,1 В зарядить в 2 этапа по схеме SONY.
