Как называются части оружия

Составные части

Эти основополагающие и связующие детали встречаются в любой модификации.

Ударный аппарат

Выполняет открытие клапана выпуска. Когда человек жмет на курок, ранее сжатая пружина распрямляется. Под воздействием энергии клапан раскрывается, зона выброса пули снабжается воздухом.

Спусковой блок

Отвечает за поддержание готовым совершить залп. Может быть одинарным или двойным. При одинарном взведение курка происходит механически, это характерно для пневматики с барабаном, или для револьверного типа. Второй взводится автоматически, после каждого выстрела курок приходит в боевую позицию, а крючок спуска сам вернется в нейтральную. Есть комбо-версии, с двумя способами взведения.

Дозирование воздуха

В пневматах он поступает в камеру дозировано. Чтобы обеспечить такую порционность, применяют несколько методов. Наиболее надежный предполагает открывание ударником клапана. С закачкой возрастает давление, в определенный момент доступ закрывается. Компрессия зависит от степени напряжения пружины.

В модификациях с предварительным накачиванием имеется редуктор. В рабочем отсеке повышается давление, а редуктор регулирует поступление газа для его нормализации. Это делается для создания оптимального уровня и его поддерживания.

Узел запирания

Возложенные на него функции – герметизация затвора и ствола. Это защищает от утечек и обеспечивает использование всей накопленной компрессии для ускорения. Способ реализации зависит от типа устройства. Если оно поршневое , то для герметичности формируется контакт ствольной трубки и прокладки-уплотнения. У газобаллонных иначе, это выдвигающиеся втулки дозатора или ствольная трубка со смещением.

Подача заряда

Данный блок называют просто – магазин. Они разные:

• барабанный, вмещает до двенадцати патронов;
• линейные. Это пластинка с прорезями, которые смещаются по вертикали или горизонтали;
• с гравитационным действием. Импульс обеспечивается распрямлением пружины.

Ствол

В бюджетных не очень качественных моделях он выполнен из твердого пластика. Это непрактично, так как пластиковая трубка быстро придет в негодность под воздействием выстрелов. Ствол растянется, из-за этого давление будет снижаться. В хороших устройствах данная деталь изготовлена из нержавеющей стали. В некоторых моделях ствол гладкий, в тех, что стреляют свинцовыми пулями – нарезной. Это необходимо для обеспечения точности каждого выстрела.

Идея многоствольного оружия в наши дни

Если вы думайте, что многоствольные образцы стрелкового оружия стали жертвой технического прогресса и навсегда затерялись в первой половине XIX века, вы будете не правы. Образцы многоствольного оружия создавались и в XX, и в XXI веке. В Советском Союзе на базе автомата ТКБ-022 ПМ конструктор-оружейник Герман Коробов в 1962 году создает, пожалуй, самое интересное автоматическое оружие под патрона калибра 7,62-мм.

Конструктор создал трехствольный автомат, который официально наименовался 7,62-мм трехствольным прибором для залповой стрельбы, оружие получило индекс модель 3Б. Три ствола, объединенные в одном автомате, обеспечивали сумасшедший для подобного оружия темп стрельбы – до 1400-1800 выстрелов в минуту. При этом часть элементов конструкции Коробов заимствовал у легендарного автомата Калашникова, что позволило не только ускорить разработку, но и существенно упростить саму конструкцию необычного автомата.

Трехствольный автомат ТКБ-059

Стоит отметить, что Герман Коробов не остановился на модели «3Б», создав еще более совершенный трехствольный автомат, получивший индекс ТКБ-059. Его основным отличием от предшественника были меньшие массово-габаритные характеристики, добиться этого удалось за счет переработки некоторых узлов оружия и внедрения новых технологий производства.

Модель успешно выдержала испытания, и была самым настоящим боевым оружием. Более того ТКБ-059 демонстрировал отличную кучность стрельбы, благодаря почти одновременному выстрелу трех патронов в одной очереди. К недостаткам оружия относили сложность снаряжения патронами, специфичность конструкции, все это наряду с отсутствием острой потребности в замене АКМ так и оставило необычный автомат в статусе опытной разработки.

Двуствольная штурмовая винтовка Gilboa Snake

Идея с многоствольным стрелковым оружием не пропала и в XXI веке. В 2012 году на одной из оружейных выставок израильские конструкторы компании Silver Shadow продемонстрировали общественности свое видение современного многоствольного оружия – двуствольный автомат залпового огня под названием . По сути, это современная штурмовая винтовка, которая может быть изготовлена в различных калибрах, базовый – под натовский патрон 5,56х45 мм.

Свою модель израильтяне создали на базе укороченного варианта штурмовой винтовки «Gilboa Commando». Новый экземпляр получил расширенную ствольную коробку, с которой конструкторы объединили два ствола расположенных параллельно друг другу на удалении в 30 мм.

Важно понимать, что это не массовый образец. Залповый автомат изначально разрабатывался для нужд спецподразделений армии обороны Израиля, оружие никогда не претендовало на роль массового для вооружения обычных пехотных подразделений

Наличие такого двуствольного автомата лишь расширяет возможности спецназа, позволяя использовать его тогда, когда этого требуют обстоятельства и обстановка.

//

Ствол

Этот конструкционный элемент по праву принадлежит к основной части оружия. Он представляет собой металлическую трубку, которая закрыта с одного конца. В эту трубку помещается боеприпас. Затем определенным способом воспламеняется заряд пороха и производится выстрел, который сопровождается выделением большого количества газов высокой температуры и давления

Все это позволяет утверждать, что ствол является самой важной частью ружья. Ведь именно в нем и происходит процесс выстрела

Зависимо от способа зарядки различают ружья: с переднего конца при помощи шомпола и с заднего. Что они собой представляют? Старые шомпольные ружья имеют ствол, который в конце плотно и прочно закрыт винтом.

В процессе зарядки в открытую часть засыпают порох, затем опускают пыж, и шомполом прибивают его к взрывчатому веществу. Потом приходит черед дроби или картечи (в редких случаях пули). Они также подаются в ствол. Опускается второй пыж и шомполом прижимается к поражающим элементам. Более современные казнозарядные ружья являются значительно удобнее в использовании. В них они могут закрываться и открываться благодаря коленчатой колодке. Та ее часть, что непосредственно прилегает к стволу, называется щитком. Составляющая под стволом – это подушки колодки. Под его задней частью находятся выступы, которые называются крючьями.

14-ствольное ружье Вильяма Дюпе

Английский оружейник Вильям Дюпе создавал огнестрельное оружие на рубеже XIX века, некоторые его модели сохранились до наших дней, в интернете можно найти наборы дуэльных пистолетов данного оружейного мастера.

Однако наибольший интерес представляет 14-ствольное ружье, которое сегодня можно увидеть в коллекции Музея оружия в Льеже. Считается, что мастер изготовил этот необычный экземпляр для полковника британской армии Томаса Торнтона примерно на рубеже 1800-года.

Особенностью ружья было наличие двух блоков стволов по семь штук. Каждый из 14 стволов имел калибр 12,5 мм. Для оружия эпохи господства черного пороха и круглых пуль калибр был мелковат. Традиционные армейские ружья тех лет имели калибр от 15,4 мм, а у крепостных ружей он доходил до 25 мм.

В то же время залп 14-ствольного ружья мог стать весомым аргументом в любом сражении или споре, который нужно было разрешить с помощью оружия. Скорее всего, стрельба из необычного ружья велась залпами, что позволяло выпустить в цель по семь пуль за один выстрел. Эффект для противника был чудовищным, как и предполагаемая отдача в момент выстрела.

Оружие вряд ли можно было назвать мобильным, учитывая габариты и массу, которые должны были быть весьма внушительными. Трудно понять для каких именно целей подобное оружие понадобилось полковнику британской армии. В бою оружие можно было использовать лишь в специфических условиях (в обороне при наличии крепких стен или подходящего упора), охотиться с ним было бы чистым безумием, если не брать в расчет тот случай, когда олень или другие лесные животные не выбегали бы на занявшего позицию охотника сами.

К оригинальным решениям оружейника можно отнести наличие тактической рукоятки, передовое для своего времени решение. Без нее удержать ружье в момент выстрела, по всей видимости, было просто невозможно.

Как осуществляется воспламенение заряда пороха?

Для этого используются различные способы, которые получили обобщающее название замковых механизмов. Каково устройство охотничьего ружья в данном случае? В старинном шомпольном оружии поджигали порох фитилем, который зажигался искрами от кремня или от взрыва ударного состава. Но в настоящее время такие подходы представляют исключительно исторический интерес. Сейчас же для этой цели используется ударно-спусковой механизм. Что он собой представляет? В ствол вкладывается патрон. Затем по гильзе бьет ударно-спусковой механизм, начинается цепная химическая реакция (как правило, с капсюля по центру), которая воздействует на основное вещество (порох). Он молниеносно сгорает, создавая значительный объем газов, которые и придают пуле ее скорость.

В настоящее время используется исключительно оружие центрального боя. Все остальные варианты (например, размещающие капсюль сбоку) представляют разве что исторический, да и любознательный интерес. Для непосредственного нанесения удара используются особенные части механизма. Таковыми являются курок (в тех случаях, если есть вращение) и ударник, предполагающий поступательное движение. Та их часть, которая непосредственно бьет по капсюлю, известна как боек. Кроме этого, играет роль и физическое исполнение оружия. Например, курок могут разместить как внутри, так и снаружи. Зависимо от этого проводят и различие. Например, выделяют курковое ружье. Это в тех случаях, когда он находится снаружи. Но если элемент для нанесения удара спрятан внутри, то говорят, что ружье бескурковое. Какая между ними разница, выясним далее.

Ружьё ТОЗ-34Е

ТОЗ-34Е была запущена в производство начиная с 1964-го года. Основное отличие от других представленных охотничьих ружей это тот факт, что ТОЗ-34 выпускается исключительно в штучном исполнении, то есть каждое ружьё уникально и представлено в единственном экземпляре. Калибр у ТОЗ-34 12-ый, 16-ый, 20-ый, 28-ой и 32-ой, не считая комбинированных с нарезными стволами. Длина стволов у 12-го и 16-го 711 мм., у остальных 660 мм. Сталь для стволов используется только высоколегированная и устойчивая к высоким температурам. Древесина для деревянных частей – исключительно ценных пород дерева.

Каждый экземпляр ТОЗ-34Е украшался индивидуальной гравировкой на щёчках по бокам стволов

Модификаций у этого знаменитого охотничьего ружья ТОЗ-34Е достаточно много, это и разные калибры и комбинированные стволы, то есть гладкий и нарезной, а также наличие эжектора либо экстрактора. Могут быть различные виды приклада, как с английской ложей так и с пистолетной, с упором под щеку или без, для правшей или левшей. Ни одно другое отечественное ружьё не может предоставить такого большого количества различных вариантов. Базовая модель ТОЗ-34, если так можно назвать первую штучную версию, отличается от остальных похожих двустволок тем, что состоит из двух частей: стволов с цевьём и приклада с колодкой. Сборка несколько сложная, но со временем вырабатывается привычка и никаких трудностей не возникает.

Служебно-эксплуатационные свойства стрелкового оружия

Они должны обеспечивать простую, удобную и неутомительную работу со всеми механизмами оружия и безопасность стрельбы, а также работу автоматики и обращение с оружием в любых условиях. Это определяется рядом свойств, к которым относятся: прочность деталей, воспринимающих давление пороховых газов; невозможность самопроизвольного отделения в процессе стрельбы деталей, воспринимающих давление пороховых газов; степень безопасности от травматизма при повседневном обращении с оружием в различных условиях, в том числе при случайных нарушениях правил обращения с материальной частью.

Удобство обслуживания определяется такими свойствами, как: величина необходимых усилий и затрачиваемой стрелком энергии при обращении с оружием; степень воздействия оружия на стреляющего: отдачей, звуком, пороховыми газами и т.д. К эксплуатационным характеристикам относится еще и простота содержания оружия, обеспечивающая наиболее простой уход за оружием в процессе повседневного с ним обращения, простое и надежное хранение в различных условиях. К ним относятся: простота устройства оружия, однотипность, унификация его деталей и механизмов; простота и удобство разборки и сборки; простота и удобство проверки боя оружия и приведение к нормальному бою; приспособленность к хранению в неблагоприятных условиях.

Стрелковое оружие – это ствольное оружие для стрельбы пулями или другими поражающими элементами.

Классификация:

• по калибру – малого(6,5 мм),
  нормального(6,5-9,0мм), крупного(9,0-14,5);
• по назначению – боевое, пристрелочное,
  учебное, спортивное, охотничье;
• по способу управления и удержания –
  револьверы, пистолеты, пистолеты-пулеметы, автоматы,
  винтовки,  карабины, пулеметы,  гранатометы;
• по источнику поражающего элемента –
  огнестрельное, пневматическое;
• по способу использования – ручное,
  станковое;
• по способу обслуживания в бою –
  индивидуальное, групповое;
• по степени автоматизации –
  неавтоматическое, самозарядное, автоматическое;
• по количеству стволов – одно-, двух-,
  многоствольное;
• по конструкции ствола – нарезное,
  гладкоствольное.

Револьвер ( от англ. revolve –
вращаться)

   Автомат (от греч. automatos
– самодействующий)

Винтовка

Пулемет

Гранатомет

Английские штурмовые абордажные ружья

Отдельно можно выделить многоствольные ружья, которые использовались во время абордажных схваток. Всем нам знаком образ пирата, который закрепился в кинематографе. Экранный персонаж, готовящийся атаковать корабль противника, вооружен сразу несколькими пистолетами. В мире, в котором отсутствовало многозарядное оружие, это был выход. Еще одним решением были многоствольные модели ружей, некоторые из них больше всего напоминали обрез.

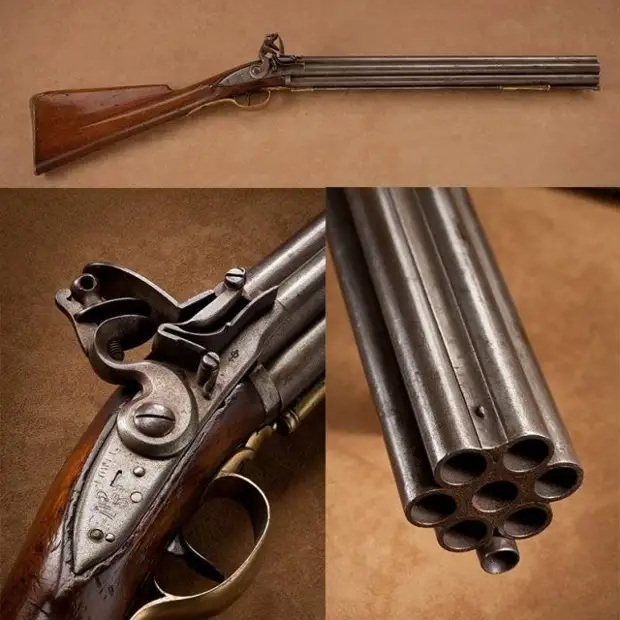

Семиствольное морское ружье Нока

К известным моделям многоствольного стрелкового оружия эпохи наполеоновских войн относят британское морское семиствольное ружье Нока. Известность оружие получило благодаря серии романов писателя Бернарда Корнуэлла, рассказывающих о приключениях стрелка Шарпа. Модель выпускалась не слишком большой серией в конце XVIII – начале XIX веков. Конструкцию семиствольного ружья разработал Джеймс Вилсон, но производством занимался фабрикант Генри Нок, который и дал необычной модели огнестрельного оружия свое имя.

Оружие представляло собой достаточно тяжелый (масса более 6 кг) мушкет с семью стволам и одним кремневым замком. Ружье стреляло залпом, отправляя в противника семь свинцовых пуль калибра 13,2 мм, общий вес залпа составлял 170 граммов. Такой залп буквально сметал противников с палубы вражеского корабля.

При всех недостатках, к которым относили не самую выдающуюся точность стрельбы и огромную отдачу от выстрела, оружие нашло своих ценителей

В ситуации, когда мишени кучкуются на палубе судна, это было не так важно. К недостаткам оружия относили также сложность ухода и длительность процесса перезарядки, эти проблемы были общими для всех образцов многоствольного оружия тех лет.

Многоствольное ружье могло использоваться и при абордаже корабля противника, и как противоабордажное оружие. Также есть версия, что необычное ружье могло использоваться капитанами британских судов, как весомый аргумент при необходимости предотвращения бунта команды. В любом случае британское правительство закупило на флот примерно 600 подобных семиствольных ружей Нока.

Пятиствольное абордажное ружье

Еще один образец такого абордажного оружия представлен в блоге strangernn.livejournal.com. на страницах блога автор рассказывает о штурмовом ружьем с пятью стволами. Основные материалы – дерево и бронза. Многоствольное оружие было изготовлено примерно в те же временные рамки, что и необычное 14-ствольное ружье Вильяма Дюпе. При этом технологически оно проще. Все пять каналов ствола были просверлены в большой по размерам бронзовой заготовке. Это основное отличие модели от предыдущих образцов, где каждый ствол был отдельным.

При достаточно скромных размерах масса пятиствольного штурмового ружья составляла 5,8 кг. При этом оружие было значительно короче семиствольного ружья Нока, напоминая современные обрезы. В бою это было отчасти удобнее.

При абордажных схватках достаточно было и небольшой длины стволов, предполагалось, что стрелок будет делать залп практически в упор до того, как спрыгнет на палубу и начнет схватку с противником, используя холодное оружие. В этом плане баллистики и точности должно было хватать, хоть одна пуля обязательно нашла бы свою цель.

Производственно-экономические свойства стрелкового оружия

Вопросы экономики очень важны при производстве любого вида вооружения, но особенно они важны при массовом производстве, каким является изготовление стрелкового оружие. К производственно-экономическим свойствам оружия относится совокупность свойств, обеспечивающих простоту и дешевизну изготовления оружия при соблюдении всех других качеств. Производственно-экономические свойства обычно оцениваются себестоимостью, трудоемкостью изготовления, продолжительностью цикла изготовления и другими показателями.

Для снижения стоимости производства образцов стрелкового оружия существует масса способов, начиная от упрощения устройства, совершенствования технологии производства и заканчивая использованием недефицитных материалов. Все это допускается только при условии — боевые и баллистические качества оружия не должны снижаться. Все рассмотренные основные свойства стрелкового оружия находятся в тесной взаимной связи и зависимости между собой. Целый ряд свойств, а, следовательно, и требований к оружию носят противоречивый характер.

Практические меры по обеспечению одних желаемых свойств часто противоречат практическим мерам по обеспечению других свойств. Поэтому задача специалистов-оружейников, причастных к составлению тактико-технических требований на новое оружие и к разработке новых образцов оружия, заключается в том, чтобы сочетать противоречивые требования, найти оптимальное решение, не упустив наиболее существенные.

Штык

26. Штык

(рис. 26) служит для поражения противника в рукопашном бою. Он имеет:

а) четырёхгранное лезвие

с долами для уменьшения веса и ребрами для прочности;

б) трубку

с коленчатой прорезью для примыкания штыка к стволу;

в) шейку

для соединения лезвия с трубкой;

г) защёлку

с пружиной для закрепления трубки штыка на стволе.

У карабина обр. 1944 г. (рис. 27) штык на заднем конце имеет хвост с овальным отверстием для крепительного винта, которым он укреплен в проушинах неподвижной трубки ствола. На задний конец штыка надета подвижная штыковая трубка с помещённой внутри неё пружиной. Пружина находится в поджатом состоянии и стремится сдвинуть штыковую трубку назад. На нижнем конце штыковой трубки имеются вырезы для нижних выступов проушин. На переднем конце штыковой трубки имеется упор с отверстием для надевания на дульный конец ствола.

Рис. 26. Штык винтовки обр. 1891/30 г.:

1 — лезвие; 2 — защёлка; 3 — шейка; 4 — трубка

Рис. 27. Откидной штык карабина обр. 1944 г.

Рис. 28. Штыковая трубка винтовки обр. 1891/30 г. прежних годов изготовления

Примечание. Часть винтовок обр. 1891/30 г. изготовлена с намушником на штыке (рис. 28).

Виды огнестрельного оружия

1. По виду оружие делится на винтовки, карабины, автоматы, пистолеты, револьверы и ружья.
2. По целям поражения (по назначению) оружие делится на боевое, охотничье и спортивное. Боевой вид оружия предназначен для того, чтобы поражать человека и необходим для вооружения армии и военных структур. Охотничье оружие применяется для охоты, а спортивное – для проведения тренировок и участия в спортивных соревнованиях.
3. В зависимости от способа, которым изготавливается оружие, можно различить заводское, самодельное, кустарное и переделанное.
4. По длине ствола оружие можно разделить на короткоствольное (пистолет), среднествольное (автомат) и длинноствольное (винтовка, ружье).
5. Относительно количества стволов различают одноствольное (винтовка, автомат, пистолет) и многоствольное (охотничье ружье) оружие.
6. По тому, как устроен канал ствола, можно выделить виды гладкоствольного, нарезного и гладконарезного (комбинированного) оружия. Канал ствола необходим для того, чтобы преобразовывать поступательные движения пули в поступательно-вращательные. Каналы представляют из себя сквозные цилиндрические полости с винтообразными впадинами на стенках, имеющие название порезы, которые также необходимы для придания пуле вращательных движений, обеспечивающих точность и дальность полета пули. От того, какая модель оружия, стволы могут различаться на основании количества нарезов, какую крутизну и направление они имеют. Отечественное оружие имеет от 4 до 6 нарезов правого направления.
7. В зависимости от калибра, оружие можно разделить на крупно-, средне- и малокалиберное оружие. Сам калибр является внутренним диаметром канала ствола, в случае нарезного оружия – расстояние двух противоположных полей нарезов (выступающие участки канала ствола). Калибр в нарезном огнестрельном оружии обычно измеряют в миллиметрах. Калибр гладкоствольного ружья может быть определен на основании количества шарообразных пуль в диаметре, равному внутреннему диаметру ствола, которые можно отлить из 1 английского фунта свинца (454 грамма).
8. В зависимости от того, сколько есть зарядов в оружии, его делят на однозарядное (охотничье ружье) и многозарядное (автоматы).
9. Относительно того, как действует ударно-спусковой механизм, различают автоматические и неавтоматические виды оружия. Автоматическое использует энергию пороховых газов для того, чтобы выбрасывать пулю и перезаряжать оружие (при отведении затвора назад, им выбрасывается стреляная гильза, захватывает следующий патрон и доставляется внутрь патронника). Данное оружие имеет название самозарядного (пистолет). Если же при одном нажатии курка этот цикл повторяется неоднократно, т.е. происходит сразу несколько выстрелов, оружие называется самострельным (автомат).

Замечание 1

Помимо этого, относительно величины механического действия пороховых газов на преграду, огнестрельное оружие подразделяется на оружие, которое имеет большую мощность (винтовка, автомат), среднюю мощность (пистолет) и малую мощность (спортивное оружие).

Нужна помощь преподавателя?
Опиши задание — и наши эксперты тебе помогут!

Описать задание

Принципы работы автоматических пистолетов

В автоматических пистолетах способ перезарядки патронов основан на принципе использования энергии пороховых газов, которая выделяется при выстреле.

Отдача затвора

Различают 2 варианта отдачи при неподвижном стволе:

1. Свободный затвор, который прижимается к казенному срезу пружиной возврата. Канал жестко не запирается. Откат происходит под давлением газов на донце гильзы. Такой тип применяется в пистолетах Макарова, Браунинг, Вальтер и др.

2. При полусвободном варианте откат затвора вначале замедляется за счет трения (пистолет-пулемет Томпсона). Торможение может также вызываться отведенными пороховыми газами (принцип Барницке в пистолете Хеклер).

Отдача подвижного ствола

В некоторых моделях во время выстрела отбрасываются сцепленные вместе ствол и затвор. За счет этого гильза полностью прижимается к стенкам патронника. Извлечение ее начинается после выхода пули, когда давление уже соответствует атмосферному. Таким образом обеспечивается более высокая начальная скорость.

Отвод газов по каналу

Автоматика действует за счет отвода газов в газовую камеру, приводящих в движение поршень, который через шток связан с затворной рамой. Перемещаясь назад, рама отбрасывает затвор в заднее положение. Именно на этом механическом воздействии на затвор работает принцип автоматической перезарядки патрона для следующего выстрела.

Стрелковая подготовка

Помповые и автоматические ружья

Для повышения скорострельности часто предусматриваются магазины, в которых помещается запас патронов. Перезарядка осуществляется руками стрелка или автоматически. Во втором случае для удаления гильзы используется давление газов от предыдущего выстрела. Но сначала о помпе. Этот тип ружья может вмещать в себя от 4 до 7 патронов плюс один боеприпас в стволе. Для его перезарядки необходимо передернуть помповое цевье. Такие варианты отличаются довольно существенной скорострельностью, а также неплохим запасом боеприпасов, что позволяет вести интенсивный огонь при большом количестве дичи. Например, если ведется охота на уток. К тому же если попадется бракованный патрон, то достаточно просто передернуть цевье, и он будет выброшен в сторону, а на его место механизм подаст новый.

С полуавтоматическими ружьями подобный вариант не пройдет. Придется устранять заедание, которое, вероятно, приведет к тому, что зверь успеет уйти или даже, что хуже, напасть на охотника

Поэтому вопросу качества необходимо уделять существенное внимание. А так полуавтоматические ружья являются весьма простыми в использовании – достаточно зарядить их, прицелиться и нажать на спусковой курок

Правда, это компенсируется повышенными требованиями к уходу за ними.
