Солнечное отопление частного дома: варианты и схемы устройства

Какой комплект солнечных батарей выбрать для дома

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>id=»attachment_1979″ style=»width: 600px» class=»wp-caption aligncenter»>

Типичный комплект солнечной электростанции

Такие системы бывают всего нескольких видов, разобраться в них не сложно. Собирать комплект этого оборудования стоит исходя из ваших задач, давайте рассмотрим несколько вариантов.

1. Для обеспечения электричеством в дневное время без доступа к внешней сети вам понадобится (это самый дешевый вариант):

• необходимое по расчетам количество панелей,
• автономный инвертор.

Если хотите обеспечивать свой дом или дачу круглосуточно, при этом не важно есть ли доступ к сети или его нет, необходим более полный комплект оборудования:

• солнечные панели,
• сетевой или многофункциональный инвертор,
• аккумуляторные батареи,
• контроллер заряда.

1. Если же хотите пользоваться энергией солнечных панелей только днем, а в остальное время брать электричество с сети, вам понадобится:

• необходимое по расчетам количество панелей,
• сетевой или многофункциональный инвертор.

1. Для продажи выработанной от солнца электроэнергии, например по зеленому тарифу в Украине, вам понадобится:

• солнечные панели,
• сетевой или многофункциональный инвертор,
• аккумуляторные батареи,
• контроллер заряда,
• реверсный счетчик.

Это основные комплекты солнечных электростанций, которые применяются в частных домовладениях.

Видео обзор комплектов

Немного практических расчетов цены системы

Установка солнечных батарей мощностью до 1 кВт/час = 90 000 руб (без аккумуляторная система, 8 монокристаллов и автономный инвертор). Бытовые нужды, плюс теплые полы.

Считаем рентабельность. Допустим, месяц расходуем:

• теоретическая выработка 20 кВт в сутки, 600 кВт в месяц
• 90 000 : 600 = 150 руб. за 1 кВт
• Цена 1 кВт обычной электросети = 5.4 руб. за 1 кВт
• 150 (солн.бат.) : 5,4 (обыч.сеть) = 28

Таким образом мы вычислили что солнечное электричество в 28 раз дороже обычной сети, цифра пугает, но не все так плохо. Теперь рассчитаем окупаемость:

Стоимость в год, при расхода 600 кВт = 38000 руб.

Вложили 90 000 руб, делим на годовой расход, теоретическая окупаемость наступить через 2.3 года. Однако, средне годичный световой день для Московской области составляет 34 %, это значит что наши батареи будут работать только треть времени, соответственно их срок окупаемости увеличится ровно в 3 раза, то есть до 6.9 года.

Каких размеров должны быть батареи

Чтобы снабдить дом требуемым количеством тепла, требуется 15-20 квадратных метров площади батарей. От одного квадратного метра получается примерно 120 ватт тепла. Чтобы за месяц получить примерно кВт тепла, необходимо около 20 солнечных дней. Солнечная батарея для отопления дома должна быть установлена на южной стороне крыши, так как тепла на нее распространяется максимальное количество. Для максимальной эффективности такого отопления требуется соблюсти угол наклона крыши примерно 45 градусов. Возле дома не должно расти высоких деревьев, размещаться иных предметов, способных формировать тень. Дом должен иметь стропильную систему, достаточно прочную и надежную, чтобы выдержать вес всей этой конструкции. Солнечные батареи для отопления дома зимой, отзывы о которых говорят, что они характеризуются своим большим весом, необходимо устанавливать так, чтобы они не спровоцировали разрушительные процессы и не нанесли зданию вреда. Особенно это касается зимнего времени, так как на крыше в это время накапливается снег, что дополняет и так немалый вес батарей.

При том, что стоит солнечная батарея для отопления дома довольно много, популярность этого продукта растет с каждым днем. Ее можно использовать и там, где климат сложно назвать жарким. Если вас заинтересуют солнечные батареи для отопления дома, отзывы о них говорят о возможности использовать их в качестве дополнительного источника тепла. Эти системы максимально эффективны в летние месяцы, когда почти каждый день можно видеть солнечный свет

Но важно понимать, что дом нуждается в отоплении чаще всего зимой

Выбор солнечного коллектора и его монтаж

Перед домовладельцем, решившим создать солнечное отопление частного дома своими руками, встает задача выбрать наиболее подходящий тип коллектора. Этот вопрос достаточно сложен, но разобраться в нем необходимо.

Открытые коллекторы не подойдут из-за низких возможностей, поэтому о них нет смысла говорить. Обычно выбор производится между трубчатыми и плоскими видами. Первым и самым значимым критерием выбора обычно становится соотношение цены и качества изделий.

Такой подход оправдан, но нельзя не учитывать ремонтопригодность. Так, вакуумные трубки можно менять далеко не во всех видах коллекторов, что делает выбор рискованным. При выходе из строя одной из них у некоторых видов коллекторов придется менять всю панель, что потребует расходов. Вообще, все вакуумные устройства — довольно рискованное приобретение, так как любое механическое воздействие грозит потерей источника тепловой энергии.

Выбрав оптимальный вариант, приступают к монтажу. Для него надо выбрать подходящую площадку, расположенную неподалеку от дома

Это важно, поскольку транспортировка теплоносителя на большие расстояния потребует качественного утепления и установки циркуляционного насоса. Обычно коллекторы устанавливают на крышу, чтобы получить возможность циркуляции самотеком. Единственной проблемой становится расположение скатов относительно положения солнца на небе — иногда приходится устанавливать трекинг-систему для поворота панелей. Это дорого и требует использования гибких трубок, но эффект в результате получается значительно выше

Это дорого и требует использования гибких трубок, но эффект в результате получается значительно выше.

Сравнительные характеристики некоторых видов солнечных коллекторов

Основной характеристикой любого солнечного коллектора является его производительность. В зависимости от конструктивных особенностей и разности температур определяется КПД системы. при этом стоит учесть, что стоимость плоских коллекторов значительно ниже, чем аналогичный показатель трубчатых систем.

Выбирая солнечный коллектор, следует внимательно изучить параметры, от которых зависит эффективность солнечного водяного отопления и мощность конструкции.

Солнечные коллекторы имеют ряд достаточно важных характеристик:

• По коэффициенту адсорбции можно определить отношение общей и поглощенной энергии солнечного излучения.
• По коэффициенту эмиссии определяется отношение количества переданного тепла и поглощенной энергии.
• Соотношение общей и апертурной площади.
• Коэффициент полезного действия.

Метод увеличения производительности

Обычно, поэкспериментировав с небольшим количеством солнечных модулей, владельцы частных домов идут дальше и совершенствуют систему различными способами.

Самый простой способ – это увеличение количества задействованных модулей, соответственно, привлечение дополнительных площадей для их размещения и покупка более мощного сопутствующего оборудования

Что делать, если существует дефицит свободной площади? Вот несколько рекомендаций для повышения эффективности солнечной станции (с фотоэлементами или коллекторами):

Изменение ориентации модулей. Перемещение элементов относительно положения солнца. Проще говоря, установка основной части панелей на южной стороне. При длинном световом дне также оптимально задействовать поверхности, выходящие на восток и запад.

Регулировка угла наклона. Производитель обычно указывает, какой угол является наиболее предпочтительным (например, 45º), но порой при монтаже приходится вносить свои коррективы с учетом географической широты.

Правильный выбор места установки. Крыша подходит, потому что чаще всего является наивысшей плоскостью и не затеняется другими объектами (предположим, садовыми деревьями). Но существуют еще более подходящие площади – поворотные устройства слежения за солнцем.

При перпендикулярном расположении элементов к лучам солнца система работает более эффективно, однако на стабильно закрепленной поверхности (например, крыше) это возможно лишь на короткий промежуток времени. Чтобы его увеличить, придумали практичные устройства слежения.

Механизмы слежения – это динамические платформы, которые своей плоскостью поворачиваются вслед за солнцем. Благодаря им производительность генератора увеличивается летом примерно на 35-40%, зимой – на 10-12 %

Большим минусом устройств слежения является их высокая стоимость. В некоторых случаях она не окупается, поэтому нет смысла вкладываться в бесполезные механизмы.

Подсчитано, что 8 панелей – минимальное количество, при котором затраты со временем оправдают себя. Можно задействовать и 3-4 модуля, но при одном условии: если они напрямую, в обход аккумуляторов, подключены к водяному насосу.

Буквально на днях компания Тесла Моторс объявила о создании нового типа крыши – с интегрированными солнечными батареями. Илон Маск заявил, что модифицированная крыша будет дешевле, чем обычная кровля с установленными на нее коллекторами или модулями.

Проект системы отопления на коллекторах

Панель состоит из нескольких фотоэлементов, соединенных между собой на каркасе из непроводящих энергию материалов.

Фотоэлектрические преобразователи – достаточно сложные конструкции, представляющие собой своеобразный сэндвич из пластин с различными характеристиками и назначениями.

Кроме гелио модулей и специального крепежа, система состоит из таких элементов:

• аккумуляторов, для хранения энергии;
• контроллера, который будет следить за степенью зарядки в аккумуляторе;
• инвертора – для преобразования постоянного тока в переменный.

Коллекторы бывают двух видов: вакуумные и плоские.

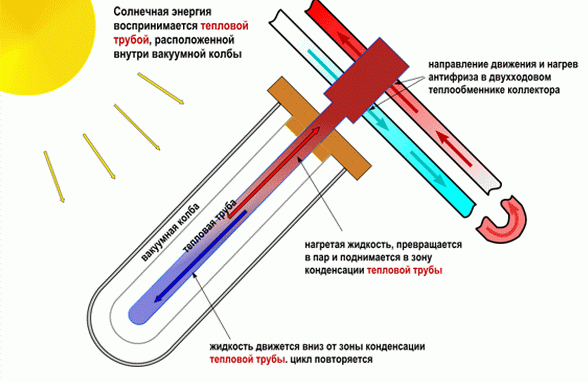

Вакуумные коллекторы состоят из полых стеклянных трубок, внутри которых расположены трубки меньшего диаметра, содержащие поглотитель энергии. Меньшие трубки соединены с теплоносителем. В свободном пространстве между ними находится вакуум, который сохраняет тепло.

Принцип работы солнечного коллектора

Плоские коллекторы состоят из рамы и армированного стекла с фотонопоглощающим слоем. Слой поглотителя подключен к трубкам с теплоносителем.

Обе эти системы состоят из контура для теплообмена и теплового аккумулятора (бак для жидкости).

Из бака вода поступает в отопительную систему при помощи насоса. Во избежание потерь тепла, бак должен быть хорошо утеплен.

Располагаться такие установки должны на южном скате кровли. Угол наклона должен быть 30–45 градусов. Если расположение дома или конструкция крыши не позволяют установить панели гелиосистемы на кровле, то можно установить их на специальных укрепленных каркасах или на стойках, закрепленных в стену.

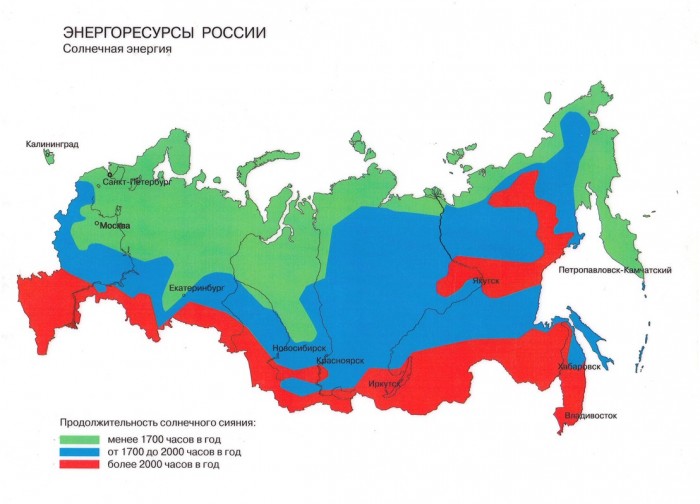

Количество солнечной энергии, выделяемой в разное время года, сильно отличается. Величину коэффициента инсоляции для места вашего проживания можно найти по карте солнечной активности. Зная коэффициент инсоляции, вы сможете посчитать необходимое вам количество модулей.

Например, вы потребляете энергии 8 кВт/ч, инсоляция в среднем 2 кВт/ч. Мощность солнечной панели – 250 Вт (0,25 кВт). Произведем расчеты: 8 / 2 / 0,25 = 16 штук – именно такое количество панелей вам понадобится.

Разновидности

В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.

Фотоэлектрические элементы

Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.

Фотоэлектрические элементы

Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.

По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.

Кремниевые

К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.

В свою очередь элементы на базе кремния делятся на две разновидности:

• монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
• поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.

Пленочные

При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света.

Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:

• теллурид кадмия (КПД – 15% – 17%);
• аморфный кремний (КПД – 11% – 13%).

Концентраторные

Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.

Комплектация отопительной системы

Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:

• собственно батареи;
• аккумулятор;
• контроллер: управляет процессом зарядки аккумулятора;
• инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
• конвектор, водогрейный котел или любой другой тип электрообогревателя.

Сетевая фотоэлектрическая система

Солнечные коллекторы

Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.

Солнечные коллекторы

В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.

Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% – 95%.

Комплектация гелиосистемы

Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:

• солнечный коллектор;
• циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
• емкость с водой, играющая роль теплового аккумулятора;
• контур водяного отопления, состоящий из труб и радиаторов.

Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии

Отопление на солнечных батареях

В сущности, солнечные батареи представляют собой фотогенераторы электроэнергии. Как говорят нам законы физики, солнечный свет формирует постоянный ток, влияя на полупроводниковые элементы. А в цепях солнечной батареи появляется напряжение, которое затем подается на объекты. Специальный аккумулятор накапливает энергию, которую потом можно использовать в пасмурные дни.

Система отопления с применением солнечных батарей

Отопление частного дома солнечной энергией при помощи батарей лучше всего ставить на южную сторону крыши, а угол крыши должен быть не менее 30 градусов. Специалисты рекомендуют учесть также наличие дополнительных помех – к примеру, если рядом стоят сооружения или деревья, которые впоследствии могут помешать функционированию системы. Поток лучей солнца должен идти из учета: 1000 кВт/ч на 1 кв.м за год. Солнечная энергия в таком расчете, которую вы получите, будет равняться использованию 100 литров газа.

Солнечная батарея состоит из следующих элементов:

• Прозрачная верхняя панель, внутри нее будут циркулировать вода или воздух, сделанная из стекла или пластмассы.
• Металлическая зачерненная поверхность, поглощающая теплоэнергию солнца.
• Водяной бак или специальный накопительный резервуар, куда идет нагретая жидкость или газ, после чего они поступают в батареи.

Солнечная батарея в разрезе

В солнечные системы отопления частного дома входят такие элементы:

• Обыкновенный преобразователь.
• Преобразователь постоянного в переменный ток.
• Датчик, который регулирует уровень зарядки и разрядки батареи.
• Аккумулятор.
• Система отбора мощности.

Солнечное отопление загородного дома на батареях применяется, в основном, для того чтобы получить электричество. Поэтому такие батареи будет лучше всего установить там, где используется электрическое отопление, электрообогреватели или теплый пол. Когда вы оборудуете отопление солнечными батареями большой мощности, можно будет снабдить свой дом горячей водой.

Солнечные батареи приобрели большую популярность в мире

Что касается эффективности такой системы, как отопление дома солнечной энергией от батарей, то этот показатель зависит от множества факторов, основной из которых – это поступающая солнечная энергия. Если ваше жилье располагается в северной широте, то лучше всего использовать совмещенные виды отопления, где солнечная энергия будет лишь дополнением. Это же касается и тех местностей, где наблюдается частая пасмурная погода, так как в такое время мощность батарей будет очень маленькой.

С этим читают

Как произвести расчет окупаемости солнечного отопления

Используя таблицу ниже, можно рассчитать насколько сократятся ваши расходы на отопление при использовании солнечных коллекторов, за какое время эта система может окупиться и какую выгоду можно получить за различные сроки эксплуатации. Данная модель разработана для Приморского края, но может также использоваться для оценки использования солнечного отопления в Хабаровском крае, Амурской области, Сахалина, Камчатки и южной части Сибири. В этом случае солнечные коллекторы будут иметь меньший эффект в декабре-январе в более высоких широтах, но общие выгоды будут не меньшими, учитывая более длительный отопительный сезон.

В первой таблице введите параметры вашего дома, системы отопления и цены на энергоносители. Все поля, что помечены зеленым можно изменять и моделировать существующий или планируемый дом.

Сначала введите в первой графе отапливаемую площадь вашего дома.
Затем оцените качество теплоизоляции здания и способ отопления, выбрав соответствующие значения.
Укажите число членов семьи и расход горячей воды — это поможет оценить выгоды от горячего водоснабжения солнечных коллекторов.
Введите цены на ваш обычный источник энергии для отопления — электроэнергию, дизельное топливо или уголь.
Введите значение обычного заработка члена семьи, который в вашем хозяйстве занимается отоплением. Это помогает оценить трудозатраты за отопительный сезон и играет особенно большую роль для твердотопливных систем, где требуется привозить и разгружать уголь, забрасывать в топку, выбрасывать золу и т. п.
Цена системы солнечных коллекторов будет определена автоматически, исходя из заданных вами параметров здания. Эта цена является приблизительной — реальные затраты на установку и параметры оборудования солнечного отопления могут отличаться и рассчитываются специалистами индивидуально в каждом случае.
В графе «Расходы на установку» можно ввести стоимость оборудования и установки традиционной системы отопления — существующей или планируемой

Если система уже установлена, то можно ввести «0».
Обратите внимание на количество расходов за отопительный сезон и сравните с вашими обычными расходами. Если они различаются, то попробуйте изменить параметры.. В графе «Расходы на отопление за сезон» системы отопления на угле принимают в расчет денежное выражение затрат труда

Если вы не хотите их принимать в расчет, то можете уменьшить значение заработка члена семьи, занятого отоплением. Трудозатраты в меньшей степени учитываются для жидкотопливных систем и не учитываются для систем электрокотлов. Регулировка работы солнечных коллекторов осуществляется автоматически и не требует постоянного внимания

В графе «Расходы на отопление за сезон» системы отопления на угле принимают в расчет денежное выражение затрат труда. Если вы не хотите их принимать в расчет, то можете уменьшить значение заработка члена семьи, занятого отоплением. Трудозатраты в меньшей степени учитываются для жидкотопливных систем и не учитываются для систем электрокотлов. Регулировка работы солнечных коллекторов осуществляется автоматически и не требует постоянного внимания.

В графе «Срок эксплуатации» по умолчанию стоит 20 лет — это обычный срок работы систем солнечного отопления с солнечными коллекторами. В зависимости от условий эксплуатации солнечные коллекторы могут служить и дольше этого срока. Вы можете изменять срок эксплуатации и в графе ниже будет отражаться разница между затратами на установку и содержание и выгодой от использования солнечных коллекторов для отопления. Таким образом вы увидите насколько сократятся расходы на отопление и за какой срок эта разница позволит окупить затраты на установку солнечных коллекторов.

Итоговые результаты являются приблизительными, но дают хорошее представление о том сколько может стоить система солнечного отопления и за какое время она может окупить себя

Обратите внимание, что расходы за отопительный сезон можно значительно сократить, используя солнечные коллекторы, систему «теплых полов» и улучшая теплоизоляцию здания. Также расходы на отопление можно уменьшить, если заранее проектировать здание для использования солнечного отопления и применяя технологии экодома. svetdv.ru

svetdv.ru

Выбор системы и ее установка

Первое, что требуется при выборе определенной системы — тщательно изучить ее возможности. Обязательно требуется рассчитать площадь жилища, а также то количество тепла, которое требуется для его отопления. Место установки – это еще один значимый момент. Отзывы говорят в пользу того, что правильнее всего будет воспользоваться помощью квалифицированных специалистов в данной области. Связано это с тем, что даже при незначительном просчете можно сильно снизить эффективность готового решения во время работы. Если солнечная батарея для отопления дома будет установлена правильно, то прослужит она не менее 25 лет. Всего 3 года нужно для ее полной окупаемости. Такой срок многие не считают слишком долгим, судя по тем же отзывам пользователей

Это позволяет стать полностью независимым от коммунальных служб, а это очень важно

Солнечная батарея для отопления дома должна устанавливаться так, чтобы солнечное освещение в этом месте было максимальным. Если выбранное здание не пригодно для монтажа такой системы, то можно воспользоваться соседним строением. Накопитель вполне можно разместить в подвальном помещении. встречаются и такие системы, где используется несколько накопителей. В этом случае их размеры будут немного скромнее. Те, кто решил для себя выбрать отопление частного дома солнечными батареями, может смело говорить о правильности своего решения. Солнечная энергия – это неиссякаемый источник тепла, при этом абсолютно бесплатный. Для этого требуется только вложить определенную сумму в оборудование и монтаж системы, а потом она себя не только полностью окупит, но еще и избавит от необходимости платить деньги коммунальным службам.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Стоимость комплекта и основные технические характеристики, срок окупаемости

Цены на готовые комплекты в основном варьируются от 30 000 до 2 000 000 руб. Они зависят от составляющих их устройств (от вида батарей, количества приборов, производителя и характеристик). Можно встретить бюджетные варианты стоимостью от 10 500 руб. В эконом-набор входит панель, контроллер заряда, коннектор.

В стандартные комплекты включают:

• энергетический модуль;
• контроллер заряда;
• аккумулятор;
• инвертор;
• стеллаж *;
• кабель *;
• клеммы*.

* Предусмотрены в расширенной комплектации.

Стандартный комплект оборудованияИсточник proumnyjdom.ru

 Технические характеристики указывают в руководстве к применению:

• Мощность и размеры панелей. Чем больше нужна мощность, тем выгоднее покупать батареи больших размеров.
• Энергоэффективность системы.
• Температурный коэффициент показывает насколько температура влияет на мощность, напряжение и ток.

Так, например, комплект, мощностью 5 кВт С3 сетевой солнечной электростанции от компании «Хевел» – на базе гетероструктурных солнечных модулей – подойдёт для покрытия нужд энергоснабжения частного дома или небольших объектов в сфере бизнеса: павильоны, кафе, магазины, гостевые дома и т.д.

Сетевая солнечная электростанция Хевел позволяет экономить на счетах за электроэнергию, увеличивая при этом подведённую мощность на объекте. Автономные и гибридные солнечные электростанции Хевел оснащены аккумуляторными батареями, поэтому исключают перебои с электроснабжением, а также выручают в случае отсутствия на объекте подключения к основной сети.

Квалифицированные менеджеры компании «Хевел» помогут сделать расчёты энергопотребления и подобрать наиболее подходящий комплект для Вашего дома, а также выполнить монтаж и пуско-наладочные работы СЭС.

Длительная официальная гарантия на модули, официальная гарантия на все комплектующие, сертификаты соответствия качества – вот что отличает надёжного поставщика.

Все разработки, солнечные модули и ячейки проходят многостадийный контроль качества, а также испытания на прочность и износостойкость, что позволяет с уверенностью говорить о надёжности и долговечности модулей и конструкций, а также предоставлять гарантию на продукцию Хевел – до 25 лет.

Сетевая солнечная электростанция «Хевел» C3Источник hevelsolar.com

Как подключить солнечную батарею

Прежде чем начать подключение солнечных батарей к отопительной системе, необходимо определиться с типом циркуляции теплоносителя по трубным магистралям:

• Принудительная
• Естественная

Наиболее востребованной считается система с принудительной циркуляцией. Ее обустройство обойдется дороже за счет приобретения дополнительного оборудования и автоматики. Однако многие владельцы собственных домов ставят превыше комфорт и практичность.

Клик для увеличения

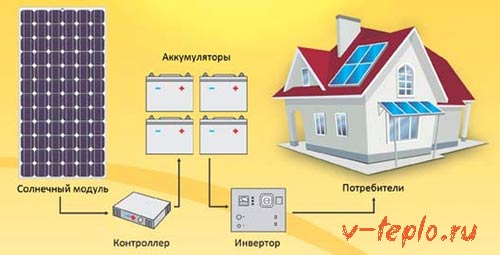

Классическая схема подключения солнечной батареи к потребителю выглядит следующим образом:

1. Вначале по всем правилам на крыше размещают закупленные солнечные элементы и соединяют их друг с другом
2. В отведенном помещении необходимо установить контроллер, который будет следить, сколько энергии производится в данный момент
3. За контроллером должны идти аккумуляторы, которые будут накапливать в себе лишнюю энергию и снабжать ею в тех ситуациях, когда солнечные модули не справляются со своей задачей
4. За аккумуляторами устанавливается инвертор, который служит для преобразования электрической энергии к требуемым характеристикам
5. За инвертором располагаются потребители, роль которых может выполнять электрический котел отопления, накопительные баки с Тэнами, обогреватели и прочие греющие установки

Если солнечная батарея подключается к водяному отоплению с принудительной циркуляцией, на выход коллектора, обратку и бак-накопитель устанавливают датчики температуры (термостаты), которые подсоединяются к автоматике. Последняя в свою очередь будет управлять работой всей системы, при определенных условиях включать или выключать ее.

Наиболее просто осуществляется подключение солнечных модулей к отоплению с естественной циркуляцией. Однако автоматизировать ее будет очень сложно. Необходимо придерживаться следующих правил:

• Накопительный бак располагают выше уровня коллектора
• Нижний вывод подключается к обратке
• Верхний вывод подключается ко входу разогретого теплоносителя

Прочие нюансы подключения

Предусмотреть солнечные батареи для отопления дома необходимо на этапе проектирования или строительства дома, чтобы избежать лишних хлопот. Нужно придерживаться нескольких важных правил:

1. Установка батарей должна вестись преимущественно на южной стороне. Перед модулями не должно располагаться деревьев или более высоких построек, которые будут преграждать путь свету или отбрасывать на них свою тень – это существенно снизит эффективность
2. Необходимо убедиться, что стропильная система обладает достаточным запасом прочности. Она должна выдерживать не только закрепленные модули, но и снежный покров в зимний период, иначе может произойти обрушение кровли

1. Оптимальный угол ската крыши – в интервале 30-45 градусов в зависимости от того, как высоко поднимается на протяжении суток солнце
2. Чтобы увеличить эффективность отопительной системы или распараллелить несколько контуров, иногда ставят более одного накопительного коллектора
3. К гелиосистемам рекомендуется подключать отопительные контуры с более низкой температурой циркулирующего теплоносителя (панельные змеевики, водяные теплые полы и т. д.)

В заключении

Решившись установить солнечные батареи для отопления дома, необходимо быть готовым к большим первоначальным затратам. Стоимость требуемого оборудования и проводимых работ обойдется от 30 тыс. и выше в зависимости от сложности отопительной системы, выбранных модулей и их количества.

Окупаемость также зависит от большого числа факторов. Если зимы холодные, солнечные и продолжительные, сэкономить затраченные средства удастся через 2-3 года при эксплуатационном сроке до 30 лет. Однако не стоит торопиться, узнав подробнее о других альтернативных методах отопления.

Почему на крышах наших домов не видно гелиоустановок

Интернет пестрит рекламными материалами с красивыми картинками, повествующими о необычайной выгоде гелиосистем. Народные умельцы выкладывают в youtube ролики на тему «отопление от солнца своими руками» о собственных ноу-хау, собранных на коленке из подручных материалов. Сеть пухнет от перепостов восторженных статей, рассказывающих о чудесных преимуществах солнечного отопления. Однако, много ли домов с солнечными коллекторами на крыше появилось за последние годы поблизости от вашего дома? Ни одного? В чём же причины того, что отопление солнечной энергией в наших краях не находит признания?

К сожалению, солнечная энергия для отопления домапоступает не тогда и не туда, когда и куда нужно. Холодно бывает ближе к полюсам, зимой и по ночам. А максимум солнечного излучения приходится на экваториальные районы, на лето и день. Теплоаккумуляторы худо-бедно помогают сгладить суточные, но не сезонные перепады.

Карта интенсивности распределения солнечного света по территории России. В Западной части страны, где живёт львиная доля населения, солнца мало. А в восточной Сибири, где доля излучения заметно выше, холодно, что затрудняет использование активных систем. Кстати, солнечные панели, вырабатывающие электричество, не столь чувствительны к сильным морозам. В холодной, но солнечной Якутии уже построены и успешно функционируют довольно мощные гелиоэлектростанции.

Пассивное отопление солнечной энергией малоэффективно и не способно сколь-нибудь серьёзно обогреть дом в условиях русской зимы. «Окна — на юг» — реально полезный метод проектирования, ничего не стоящий, но помогающий оптимизировать расходы на отопление. А вот некогда относительно популярные в США гелиотеплицы, стены Тромба и их производные постепенно сошли на нет даже у себя на родине.

Активные солнечные системы отопления частного дома обходятся весьма недёшево, немало денег придётся отдать за оборудование. Эксплуатация, вопреки некоторым утверждениям, отнюдь не бесплатна: расходуется электроэнергия, требуется обслуживание техники. При нынешних ценах, по сравнению не только с дешёвым природным газом, но даже с довольно дорогими пеллетами, дизтопливом, установка вакуумного солнечного коллектора на подавляющей части территории РФ не окупится вообще никогда, срок окупаемости превышает срок службы оборудования. Лишь в некоторых южных регионах страны солнечные системы отопления частного дома могут быть не убыточны при определённых условиях.

Научная станция на острове Ольхон (Россия). Применение вакуумных коллекторов (справа на крыше) для приготовления горячей воды и гелиопанелей (слева) для выработки электроэнергии имеет смысл, ведь центральных коммуникаций на этом скалистом байкальском острове нет. Однако для полноценного отопления в климате Бурятии солнечных систем недостаточно, греют дом «нормальные» печи, топливо для которых завозят с «большой земли», ведь изводить местный лес на дрова нельзя

Комплектация солнечной системы

Комплектация может варьироваться в соответствии с требованиями владельца к количеству тепла. Но принцип работы всех батарей одинаковый.

Батареи состоят из:

•  Вакуумного солнечного коллектора
•  Контроллера, отвечающего за эффективность системы
•  Насоса, подающего теплоноситель к накопительному баку от коллектора
•  Бак объемом от 500 до 1000 литров для горячей воды
•  Тепловой насос или другие источники

Солнечные батареи могут нагревать много воды, которая используется не только для отопления дома, горячего водоснабжения, но также для работы систем теплого пола. Батареи обеспечат поступление горячее воды 280 дней в году. Расходы на установку этого способа отопления окупаются быстро.
