Пистолеты первой мировой войны

Вальтер Р38

Еще перед ВОВ модификация Walther P38 получила название «офицерский Вальтер». С учетом того, что для каждой дивизии требовалось примерно 4000 единиц этого оружия, мощностей компании Вальтер не хватало. Их выпуск освоили в Бельгии и Чехословакии, только с 1941 по 1945 год было выпущено более 10 млн. стволов.

Это самая известная модель пистолета Вальтер времен ВОВ, прошедшая войну, высоко ценившаяся в качестве трофейного оружия советскими офицерами. На разных этапах проектирования, тестирования и производства Walther P38 имел разные обозначения:

• Модель 4 – во внутренней документации после получения патента на вертикально запирающую ствол защелку УСМ;
• MP – Militar Pistole, военный пистолет калибр 9 мм, во время работы над заказом немецкого правительства на изготовление недорогого пистолета взамен Люгера;
• AP – Armee Pistole, армейский пистолет калибр 9 мм, во время доработки последней версии.

Конструкция П38

Таким образом, в модели АР конструкторы совместили самовзвод, скрытное расположение курка под кожухом, запирание качающейся защелкой ствола, предохранитель флажкового типа и короткий ход ствола. При испытаниях пистолетов на Кумерсдорфском полигоне в 1937 году военные указали на ряд недочетов:

• высокая себестоимость оружия из-за сложной конструкции;
• скрытый курок.

Характеристики

По требованиям армейского начальства вермахта пистолет создан под калибр 9 мм. Характеристики оружия выглядят следующим образом:

• производство – Ваффенфабрика Карла Вальтера, позже Маузер Верке (Дания) и Сприверк (Чехословакия);
• масса – снаряженная 990 г, без патронов 880 г;
• габариты – 21,6 х 13,6 см (д/ш, соответственно);
• УСМ – куркового типа;
• прицел – целик, мушка;
• устройство – короткая отдача ствола, запирание рычажного типа;
• УСМ – курковый;
• магазин – 8 патронов;
• дальность стрельбы – 200 м максимальная, 50 м прицельная.

Если разобрать оружие полностью, в комплекте окажется 58 деталей. При изготовлении на пистолет уходит 4,4 кг металла. Позже для спецподразделений были разработаны два типа глушителей. Оружие не нужно разбирать для их установки, даже частично.

Глушители для Вальтера

Во время войны наблюдалась утрата и потеря оружия, поэтому требовалось увеличение мощностей производства и удешевление конструкции, потому детально разобранный пистолет претерпел следующие изменения конструкции:

• кожух и рамка изготавливались штамповкой из стального листа;
• щечки стали пластиковыми (коричневый бакелит);
• вместо воронения применили полуматовое покрытие;
• отказались от указателя патрона в патроннике;
• снизилось качество отделки.

Полуматовое покрытие металлических частей

Укороченная модель для гестапо

Разновидности

После ВОВ немецкий пистолет получил несколько копий и реплик:

• Вальтер Р.4 – 10,4 см ствол, полицейская версия;
• Вальтер Р.1 – улучшенная модификация, выпускаемая с 1957 года.

Фирма Umarex создала пневматический аналог Вальтер Р38 под калибр 4,5 мм. Компания Crosman  — две пневматических реплики С41 и Р-338. Производитель Bruni выпустил стартовый пистолет МЕ-38Р, а EPMA – газовый 38Г и травматический 38Р.

Пневматическая копия оружия

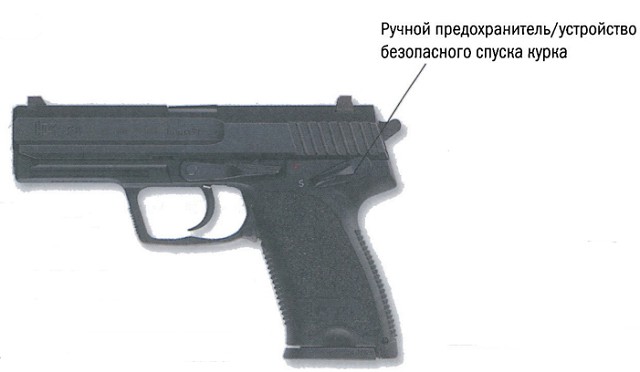

Хеклер и Кох ХКП8

Этот пистолет с коротким ходом ствола выполнен под патрон 9 мм Парабеллум. Затвор и ствол сцепленные, ствол при расцеплении снижается. Представленный в 1994 г. пистолет является модифицированной версией базового УСП. Пистолет предназначался на смену «Вальтеру» П1, состоявшему на вооружении немецкой армии на протяжении 35 лет. Рукоятка выполнена из пластмассы, армированной стекловолокном, с устойчивыми к коррозии металлическими вставками. На левой стороне корпуса располагается ручной предохранитель, снимающий курок с боевого взвода. Корпус снабжен направляющими для крепления дополнительных принадлежностей. П8 снабжен механической системой амортизации отдачи, благодаря которой стрелок чувствует отдачу не так сильно. Магазин прозрачный и также изготовлен из армированной стекловолокном пластмассы. Целик с прямоугольной прорезью и контрастными вставками.

Пистолет П8 служит табельным оружием бундесвера (немецких вооруженных сил).

Винтовки

Пистолеты

Стрелковое оружие СССР Второй мировой войны

Стрелковая дивизия Красной Армии в канун Великой Отечественной войны представляла собой весьма грозную силу – около 14,5 тыс. человек. Основной вид стрелкового вооружения составляли винтовки и карабины – 10420 штук. Доля пистолет-пулеметов была незначительной – 1204. Станковых, ручных и зенитных пулеметов было соответственно 166, 392 и 33 единицы.

Дивизия имела свою артиллерию из 144 орудий и 66 минометов. Огневую мощь дополняли 16 танков, 13 бронемашин и солидный парк вспомогательной автотракторной техники.

Винтовки и карабины

Трехлинейка Мосина

Трехлинейка Мосина

Трехлинейка – идеальное оружие для вновь призванных солдат, а простота конструкции создавала огромные возможности для ее массового производства. Но как любое оружие, трехлинейка имела недостатки. Постоянно примкнутый штык в сочетании с длинным стволом (1670 мм) создавали неудобства при передвижении, особенно в лесистой местности. Серьезные нарекания вызывала рукоятка затвора при перезарядке.

После боя

На ее базе была создана снайперская винтовка и серия карабинов образца 1938 и 1944 года. Судьба отмерила трехлинейке долгий век (последняя трехлинейка была выпущена в 1965 г.), участие во многих войнах и астрономический «тираж» в 37 млн. экземпляров.

Снайпер с винтовкой Мосина (c оптическим прицелом ПЕ образца 1931 года)

СВТ-40

Прицельная дальность СВТ-40 — до 1 км. СВТ-40 с честью отвоевала на фронтах Великой Отечественной. Ее по достоинству оценили и наши противники. Исторический факт: захватив в начале войны богатые трофеи, среди которых было немало СВТ-40, немецкая армия… приняла ее на вооружение, а финны создали на базе СВТ-40 свою винтовку — ТаРаКо.

Советский снайпер с СВТ-40

Творческим развитием идей, реализованных в СВТ-40, стала автоматическая винтовка АВТ-40. От своей предшественницы она отличалась возможностью вести автоматическую стрельбу с темпом до 25 выстрелов в минуту. Недостатка АВТ-40 — низкая кучность стрельбы, сильное демаскирующее пламя и громкий звук в момент выстрела. В дальнейшем по мере массового поступления в войска автоматического оружия ее сняли с вооружения.

Пистолет-пулеметы

ППД-40

Рассчитанный на пистолетный патрон кал. 7,62 х 25 мм, ППД-40 имел внушительный боекомплект из 71 патрона, размещенном в магазине барабанного типа. Имея вес около 4 кг, он обеспечивал стрельбу со скоростью 800 выстрелов в минуту с эффективной дальностью до 200 метров. Однако уже через несколько месяцев после начала войны его сменил легендарный ППШ-41 кал. 7,62 х 25 мм.

ППШ-41

ППШ-41

Боец с ППШ-41

От своего предшественника – ППД-40, ППШ унаследовал барабанный магазин на 71 патрон. Чуть позже для него был разработан более простой и надежный секторный рожковый магазин на 35 патронов. Масса снаряженных автоматов (оба варианта) составляла соответственно 5,3 и 4,15 кг. Скорострельность ППШ-41 достигала 900 выстрелов в минуту с прицельной дальностью до 300 метров и с возможностью вести одиночную стрельбу.

Цех сборки ППШ-41

Для освоения ППШ-41 достаточно было нескольких занятий. Он легко разбирался на 5 частей, изготовленных методом штамповочно-сварной технологии, благодаря чему за годы войны советская оборонка выпустила около 5,5 млн. автоматов.

ППС-42

ППС-42

Сын полка с автоматом Судаева

ППС-42 был на 3,5 кг легче и требовал в три раза меньше времени на изготовление. Однако, несмотря на вполне очевидные преимущества, массовым оружием он так и не стал, оставив пальму первенства ППШ-41.

Ручной пулемет ДП-27

К началу войны ручной пулемет ДП-27 (Дегтярев пехотный, кал 7.62мм) стоял на вооружении Красной Армии почти 15 лет, имея статус основного ручного пулемета пехотных частей. Его автоматика приводилась в действие энергией пороховых газов. Газовый регулятор надежно предохранял механизм от загрязнений и высоких температур.

ДП-27 мог вести только автоматический огонь, но даже новичку достаточно было нескольких дней для того, чтобы освоить стрельбу короткими очередями по 3-5 выстрелов. Боекомплект из 47 патронов размещался в дисковом магазине пулей к центру в один ряд. Сам магазин крепился сверху ствольной коробки. Масса неснаряженного пулемета составляла 8,5 кг. Снаряженный магазин увеличивал ее еще почти на 3 кг.

Пулеметный расчет ДП-27 в бою

Это было мощное оружие с прицельной дальностью 1,5 км и боевой скорострельностью до 150 выстрелов в минуту. В боевом положении пулемет опирался на сошки. На конце ствола навинчивался пламегаситель, значительно уменьшающий его демаскирующее действие. ДП-27 обслуживался стрелком и его помощником. Всего было выпущено около 800 тыс. пулеметов.

Самоходная мина Голиаф

«Голиаф», или «Зондер крафтфарцойг» (сокр. Sd.Kfz. 302/303a/303b/3036) — наземная гусеничная самоходная мина. Союзники назвали «Голиаф» менее романтичным прозвищем — «золотомойкой».

«Голиафы» были введены в 1942 году и представляли собой гусеничную машину размерами 150 × 85 × 56 см. Эта конструкция несла на себе 75—100 кг взрывчатых веществ, что немало, учитывая ее собственный рост. Мина была предназначена для уничтожения танков, плотных пехотных формирований и даже разрушения зданий. Все бы ничего, но была одна деталь, которая делала «Голиаф» уязвимым: танкетка без экипажа управлялась по проводy на расстоянии.

Союзники быстро поняли: чтобы нейтрализовать машину — достаточно перерезать провод. Без управления «Голиаф» был беспомощен и бесполезен. Хотя в общей сложности было произведено свыше 5000 «Голиафов», по своей задумке опережающих современную технику, оружие не стало успешным: высокая стоимость, уязвимость и низкая проходимость сыграли свою роль. Множество экземпляров этих «машин для уничтожения» пережили войну и сегодня их можно найти среди музейных экспонатов по всей Европе и в Соединенных Штатах.

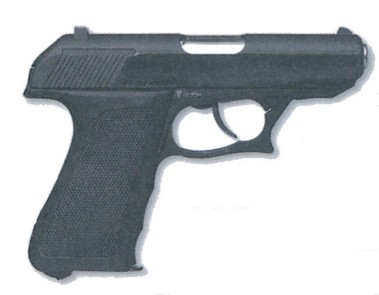

Хеклер и Кох ХКП9

Пистолет ХКП9 с полусвободным затвором разработан в 1960-е годы и выпущен в начале 1970-х. Его затвор с роликовым замедлением аналогичен использовавшемуся в винтовке ГЗ. Ударно-спусковой механизм с внутренним курком. Спортивный вариант пистолета ХКП9 носит обозначение ХКП9С и отличается от прототипа ударно-спусковым механизмом одинарного действия и граненым стволом. Несмотря на детально проработанную конструкцию, ХКП9 не имел особого успеха на рынке. Вариант ХКП9С оказался более успешным, однако сейчас этот пистолет уже не производится. Лицензированную версию ХКП9С выпускают в Греции под обозначением ЕП9С.

Хеклер и Кох Мк23 (пистолет СОКОМ)

Это пистолет с коротким ходом ствола, запирание которого осуществляется по схеме Браунинга, появился в 1991 г., когда компания «Хеклер и Кох» начала разработку оружия для Объединенного командования сил специальных операций вооруженных сил США (СОКОМ). Пройдя все испытания, он был принят на вооружение СОКОМ в 1996 г. Запирание осуществляется одним выступом в казенной части ствола. Стальной затвор машинной обработки выполнен в виде единого модуля. На корпусе смонтирован рычаг безопасного спуска курка с боевого взвода, а также двухсторонний ручной предохранитель. С включенными предохранителями пистолет можно носить с патроном в патроннике. Имеется указатель наличия патрона в патроннике. Увеличенная предохранительная скоба позволяет стрелять в перчатках. Пистолет снабжен направляющими для установки лазерного целеуказателя или фонаря.

Этот пистолет был разработан для специальных подразделений, например для американских «морских котиков» и «зеленых беретов».

Хеклер и Кох ХКП10

Пистолет П10 является модификацией пистолета УСП «Компакт» с расположенным открыто курком; система запирания ударника заимствована у пистолета П8. Он выполнен под патрон 9 мм Парабеллум. Затвор и ствол сцепленные, ствол при расцеплении снижается. Рукоятка выполнена из пластмассы, армированной стекловолокном, с устойчивыми к коррозии металлическими вставками. Ударно-спусковой механизм одинарного или двойного действия. Рычаг безопасного спуска курка с боевого взвода может располагаться на любой стороне корпуса. Имеются интегральные направляющие для установки оптического прицела или других приспособлений. Целик с прямоугольной прорезью и контрастными вставками. Это первый пистолет, соответствующий требованиям «Технических нормативов на пистолеты», которые действуют в германской полиции. Этот пистолет также состоит на вооружении полиции других стран.

В пистолете «Хеклер и Кох» ХКП10 сочетаются некоторые лучшие особенности пистолетов П8 и УСП. В результате он полностью соответствует строгим требованиям полиции.

Хеклер и Кох ХК4

Компания «Хеклер и Кох» ла из полуразрушенной и закрытой после Второй мировой войны фирмы «Маузер» (последняя на протяжении многих лет так и не восстановила производство). ХК4 был первым пистолетом, который пошел в массовое производство в конце 1960-х годов. В основе конструкции этого пистолета двойного действия — «Маузер ХСц» модели 1937 г. Детали механизма изготовлены из штампованной стали, однако с такой же прецизионной точностью, как детали машинной обработки. Рамка выполнена из легкого сплава. Помимо основной модели калибра .380 с семизарядным магазином, выпускались модификации под патроны других калибров. Изменение калибра достигалось сменой ствола и магазина, так что вместе с оружием можно было приобрести различные стволы. Пистолет состоял на вооружении немецкой таможенной полиции и выпускался до середины 1980-х годов под обозначением П11.

Пистолет ХК4 разработал Алекс Зайдель, один из основателей компании «Хеклер и Кох» и бывший сотрудник компании «Маузер».

Пистолет «Browning» обр. 1903 г. (Бельгия)

Желание создать скорострельный пистолет долгое время заставляло конструкторов пускаться на различные ухищрения (многоствольность, барабанные револьверы, сложнейшие системы перезарядки), приводившие к значительному утяжелению конструкции, В конце XIX в. подобную проблему длительное время пытался решить американский инженер Дж. Браунинг. Не получив признания у себя на родине, он переехал в Бельгию, где поступил на оружейную фирму «Fabrique Nationale». В 1897 г. ему удалось разработать оригинальную компоновочную схему пистолета, настолько удачную, что она скоро стала общепринятой, а спроектированные на других фирмах самозарядные пистолеты длительное время иначе как «браунингами» не называли.

Писталет «Browning» обр. 1903 г.

Революционность конструкции, предложенной Браунингом, в первую очередь заключалась в том, что традиционные семь патронов изобретатель поместил не в барабан, а в плоскую коробку — магазин, снабженный пружиной для подачи их в канал ствола. Новое преимущество вскоре было высоко оценено не только военными и полицейскими, но и гражданскими лицами. Компактность новой конструкции заключалась еще и в том, что при ее разработке конструктор отказался от двух пружин — боевой, применяемой для взведения ударника, и возвратной, возвращающей затвор в исходное положение после выстрела, объединив их в одну — возвратно-боевую.

Практически сразу же после появления пистолета системы Браунинга обр. 1897 г. его приняли в Бельгии на вооружение. Уже к началу 1900 г. большинство старших и младших офицеров бельгийской армии и полиции были вооружены самозарядными пистолетами отечественного производства.

В 1900 г. появилась модель пистолета № 1, без сомнения ставшая родоначальницей практически всех современных пистолетов. В новом пистолете Браунинг применил массивный кожух, объединив его с подвижным затвором. Магазин, рассчитанный на 7 патронов калибра 7,65 мм, как и в модели обр. 1897 г., был размещен в полой рукоятке, а возвратно-боевая пружина размещалась над стволом (в следующих моделях она заняла место под стволом).

Успех модели № 1 затмил славу пистолета обр. 1897 г., не говоря уже о конкурентах. По свидетельству специалистов, в то время еще не было ни одной марки пистолета, обладающего такой легкостью и скорострельностью. Компактность модели № 1 позволяла скрытое ношение, что делало ее незаменимой для агентов тайной полиции и сыщиков. Не остались незамеченными эти свойства пистолета и для террористов всего мира. Так, например, в 1911 г. в Санкт- Петербурге эсерами был застрелен из пистолета «Browning» модели № 1 видный государственный деятель России П. А. Столыпин.

Следующая модель пистолета (№ 2), разработанная Дж. Браунингом, по длине на 42 мм и по массе на 305 г превышала свою предшественницу. Однако эти недостатки компенсировались повышенными огневыми и боевыми показателями нового пистолета. «Browning» обр. 1903 г. был рассчитан на использование мощного 9-мм патрона, созданного самим конструктором (Браунинг, не страдающий ложной скромностью, назвал его своим именем «Browning Long» — длинный). Пуля, выпущенная из этого пистолета, с расстояния 10 м легко пробивала 4 сосновые доски по 25 мм толщиной каждая.

Новый пистолет стал первым по-настоящему армейским пистолетом. Его автоматика работала по схеме свободного (подвижного) затвора при неподвижном стволе. Ударно-спусковой механизм был привычного для современных пистолетов куркового типа. Для удобства извлечения пистолета и препятствия для попадания внутрь его грязи курок был спрятан под кожух-затвор (курок закрытого типа). Наружу был выведен флажок предохранителя, который при включении блокировал курок

В 1906 г. Дж. Браунинг вновь вернулся к теме «карманных» пистолетов. Его новая конструкция имела в длину всего 114 мм, массу менее 400 г и легко умещалась на ладони. При этом пистолет был оснащен магазином емкостью 6 патронов увеличенной мощности калибра 6,35 мм, разработанных Дж. Браунингом. Как и во всех предыдущих моделях Браунинга, это пистолет имел скрытый курок и связанную с этим необходимость перезаряжать пистолет оттягиванием затвора. В то же время установленный на модели обр. 1906 г. автоматический предохранитель позволял хранить и переносить пистолет даже при наличии патрона в патроннике и при взведенном курке. Это давало возможность при необходимости немедленно открыть огонь.

Советский ППШ-41

После немецкого вторжения в Советский Союз в 1941 г. русские потеряли огромное количество стрелкового оружия и значительную часть оружейных заводов, что вызвало острую потребность в легком и простом оружии с большой боевой мощью. В результате появился надежный и очень эффективный пистолет-пулемет Шпагина образца 1941 г. (ППШ-41) калибра 7,62 мм, разработанный Георгием Шпагиным. ППШ-41 был гораздо дешевле и проще прежних советских пистолетов-пулеметов, поскольку в нем вообще не было винтовых соединений, а все металлические детали изготовлялись штамповкой и сваркой. Он весил 3500 г и использовался либо с барабанным магазином на 71 патрон (наподобие магазина к «Суоми»), либо с коробчатым магазином на 35 патронов. Темп стрельбы составлял 900 выстрелов в минуту.

Советский пистолет-пулемет ППШ-41 калибра 7,62 мм, массово выпускавшийся в СССР во время Второй мировой войны, идеально подходил для вооружения танковых десантов на Восточном фронте

На войне советские солдаты называли это оружие уважительно «Папаша» или «Шпагин». В нем использовался ствол, хромированный, как и в винтовке Мосина—Нагана образца 1891/30 г., для лучшего сопротивления коррозии и увеличения срока службы. Оружие разбиралось очень просто: крышка ствольной коробки откидывалась на шарнире, открывая доступ к затвору и возвратной пружине. На некоторых последних моделях допускался только автоматический огонь, поэтому у них не было переводчика.

Простейший компенсатор и дульный тормоз уменьшали подбрасывание вверх дульной части ствола в результате отдачи. У ППШ-41 было несколько недостатков: при падении мог произойти случайный выстрел, перезаряжание было затруднено, а барабанные магазины были склонны к заклиниванию, чего не происходило с коробчатыми магазинами.

До 1945 г. было выпущено около пяти миллионов ППШ-41, а тактика пехоты была изменена, чтобы полнее использовать преимущества нового оружия. Часто воинские подразделения, особенно танковый десант, целиком вооружали пистолетами-пулеметами. Стандартный боекомплект состоял, вероятно, из одного барабанного и пяти-шести коробчатых магазинов. До появления коробчатых магазинов боекомплект, по-видимому, состоял из двух барабанных магазинов. Небольшая дальность действительного огня предполагала, что подразделения должны входить в непосредственный контакт с противником. Подобная тактика, несколько напоминавшая тактику штыкового боя, имела устрашающее воздействие на неприятеля на Восточном фронте.

МП-717 (р)

Немцы также высоко оценили ППШ-41 и пользовались им всякий раз, когда им удавалось захватить это оружие. Так как советские патроны калибра 7,62 мм и патроны Парабеллум были схожи по размерам, то для приспособления ППШ-41 к магазинам МП-38/40 следовало лишь поменять ствол и использовать адаптер для магазина. Вермахт официально принял на вооружение переделанные ППШ-41 под обозначением МП-717 (р).

В течение Второй мировой войны финны захватили чуть больше 4000 советских пистолетов-пулеметов калибра 7,62 мм. Такое количество было слишком невелико, чтобы переоборудовать производство на выпуск боеприпасов советского калибра 7,62 мм и создавать дополнительные трудности для системы снабжения финских войск. Однако, хотя потребность в пистолетах-пулеметах была очень велика и командование финской армии изучало возможность переделки оружия под финские патроны калибра 9 мм и магазины к пистолету-пулемету «Суоми», производство модифицированного ППШ-41 так и не было начато.

Ленинградское оружие

Во время блокады Ленинграда в 1941—1944 гг. в городе, несмотря на дефицит материалов, продолжали действовать оружейные заводы. В этих условиях А. И. Судаев сконструировал ППС-42. После доработки пистолет-пулемет Судаева образца 1943 г. (ППС-43), цельнометаллическое оружие со складывающимся прикладом и компактным изогнутым магазином на 35 патронов, было принято на вооружение. Выпуск ППС-43 продолжался и после войны. Складывающийся приклад уменьшал габариты оружия и делал его идеальным для танковых экипажей, парашютистов и разведывательных подразделений. Хотя темп стрельбы был сравнительно невысок (700 выстрелов в минуту), это более чем окупалось малым весом, небольшими размерами и высокой технологичностью. Было изготовлено около 500000 штук. Трофейные ППС-43 использовались немцами под обозначением МП-719 (р).

Складывающийся приклад ППС-43 уменьшал его длину до 622 мм и делал оружие идеальным для экипажей бронетанковой техники и парашютистов
