Арбалет механизм спуска. спусковой механизм арбалета

Устройство арбалета и его основные характеристики

Охота под водой может вестись с помощью различного оружия: пружинных, гидропневматических и пневматических ружей, а также арбалетов. Последние два вида оружия являются самыми доступными и распространенными, часто используются новичками и пригодны для охоты в озерах и прудах.Принцип работы подводного арбалета не отличается от его сухопутной разновидности: энергия, накопленная в растянутых эластичных тягах, передается гарпуну, который приобретает достаточную для поражения цели скорость. В заряженном состоянии тяги удерживаются гарпуном, который, в свою очередь, удерживается триггером. На гарпун для арбалета крепится линь, с помощью которого охотник подтягивает добычу к себе.

Преимущества арбалета:

1. Точность и малая шумность выстрела.

   Ружье-арбалет.

2. Отсутствие отдачи при стрельбе.
3. Простая и надежная конструкция.
4. Стабильная мощность выстрела в отличие от пневматических ружей.
5. Большой срок службы.
6. Относительно невысокая цена.

Вместе с тем, он имеет большие габариты, затрудняющие передвижение в труднопроходимых местах, и меньшую, чем у пневматического оружия, мощность.

Подводный арбалет состоит из следующих основных частей:

1. Ствола, выполненного из алюминия или композитных материалов. Ствол определяет прицельную дальность стрельбы: она составляет, как правило, 2-3 его длины.
2. Для эффективной охоты используются арбалеты с длиной ствола не менее 70 см, максимальная же длина может превышать 1,5 м.
3. Жесткость ствола напрямую влияет на точность стрельбы, поэтому ему может придаваться сложная форма, повышающая устойчивость к изгибающим нагрузкам при сохранении небольшой массы оружия.
4. Тяг, которые с помощью резьбовых втулок крепятся к головной части. Диаметр тяг находится в пределах 16-22 мм. Чем он больше, тем мощнее арбалет. С другой стороны, толстые тяги затрудняют взведение. Материалами служат резина или, что более предпочтительно, латекс, который менее подвержен внешним воздействиям.

   Подводный арбалет: чертеж и размеры.

5. Головной части (оголовья), по которой гарпун перемещается в момент выстрела. Она может быть:
   • открытой. Обеспечивает хороший обзор и максимальную мощность выстрела при его меньшей точности. Тяги имеют кольцевую форму;
6. закрытой. Этот вид характеризуется высокой точностью при, часто, недостаточной мощности;
7. комбинированной (смешанной). Она сочетает в себе как мощность, так и высокую точность выстрела.
8. Гарпуна. Материалом для его изготовления служит нержавеющая сталь или титан. Гарпуны для охоты. Конструктивно гарпун представляет собой стержень с закрепленным на одном конце острием и флажком-зубом, а с другой — отверстием для линя и фиксатором для триггера. Наиболее скоростными считаются гарпуны с диаметром стержня 6-7 мм. Для охоты на крупную рыбу применяются более толстые модели с диаметром 7-8 мм. Количество зубьев-флажков также может быть разным: гарпуны с одним зубом обладают высокой пробивной силой, но склонны к застреванию в препятствиях, двузубые модели надежней удерживают добычу, реже застревают, но обладают меньшей проникающей способностью.
9. Рукоятки, предназначенной для удержания оружия. В ней также располагается обычный или реверсивный спусковой механизм и линесбрасыватель, освобождающий линь после выстрела. Линесбрасыватель, как правило, металлический с нижним или боковым креплением к стволу. Реверсивный механизм увеличивает дальность стрельбы и является более предпочтительным вариантом. Для изготовления рукоятки используется металл или пластик. Нередко рукоятка имеет антискользящее покрытие.

Ружье резинового боя.

Выбор и подготовка материала

Прежде чем перейти к инструкции, как сделать арбалет из дерева, подготовьте заранее материалы. Осмотрите окрестности и постарайтесь припомнить, какие из необходимых пород деревьев произрастают в округе (рисунок 4).

Повторимся, что в домашних условиях арбалет из древесины можно изготовить из следующих пород: береста, акация, дуб, ясень, тис, орешник, бобовник или акация. Чаще всего перечисленные породы встречаются в местных лесах и лесопосадках. При наличии ближайшего хвойного пролеска, рекомендуем искать ельники, сосны

Особенное внимание следует обратить на кленовые рощи. Найдя центрального папу-клёна, поищите распрямленные молодые деревца и подберите одно толщиной от 5 до 15 см

Радиус поиска вокруг основного дерева ‒ от 40 до 50 метров.

Учите фактор топора, а еще лучше ‒ коэффициент бензопилы. Постарайтесь не изводить лесной массив слишком сильно. Вырезав себе полено, не спешите высекать из него самострел. Вначале его нужно будет просушить и уже после этого обрабатывать. Срок на сушку в теплом, сухом помещении ‒ от двух недель до двух месяцев. Замажьте все щели, поры и другие неровности масляной краской и закиньте на антресоль.

Рисунок 4. Оружие можно изготовить из дерева и металла

В случае невозможности получить древесину напрямик из лесу ‒ закажите брусок интересующей вас породы через интернет. Переменным преимуществом станет экономия времени на обработку древесины, у операторов зачастую можно уточнить сухость брусьев и способ их обработки. Но это сводит на нет всю романтику путешествий и поиска нужной коряги.

Работа над плечами займет столько же времени, что и создание ложа. Оба процесса требуют наличия базовых инструментов по дереву ‒ рубанка, ножа, топора, напильников. Ложе можно украсить резными узорами или подогнать формами под собственную руку, тут уже как угодно. Ограничений на использование материалов нет, оба компонента можно выполнить из одной и той же породы. Рекомендуется покрывать брус специальными растворами во избежание коррозии и гниения, а также древесным лаком. Заготовку плеч следует также обработать защитными растворами, но не лакировать.

Следующий пункт ‒ из чего сделать тетиву для арбалета:

Изготовить с нуля тетиву можно и из дакронового или кевларового волокон, но для этого нужно будет самому вязать веревку (рисунок 5).
Из готовых моделей внимание следует обратить на прочные разновидности веревок: кордовая, полипропиленовая, нейлоновая, пеньковая, волосяная. К влаге из них уязвимы только последние две.
Золотое правило ‒ ориентируйтесь на способность к растяжению: она должна быть минимальна.
Края веревки, крепящиеся на плечах, следует обработать специальным образом, но не завязывать

Для этого шнур оборачивают вокруг заготовки для получения формы, затем конец прикладывают к основе и туго обматывают меньшей по диаметру нитью.
Рекомендуемый отступ ‒ 5 см. Попутно, каждый слой обмотки покрывается сверхпрочным клеем (анаэробный, эпоксидная смола, термоклей), а под конец вся конструкция плотно обматывается кусочком войлока. Любые узлы перетирают веревку, ухудшая её качества и повышая шанс разрыва при нагрузках.

Завершающий этап перед пострелушками ‒ сделать стрелы для арбалета, или как их еще называют ‒ болты. Изготовление расходников требует заготовок из цельного дерева или ровных веток. При наличии оборудования для обработки дерева ‒ высекайте болты из брусьев по несколько штук. Также их можно распечатать на 3D принтере, но жить долго такие снаряды не будут. Заимейте два комплекта болтов ‒ с мягкими навершиями и без.

Рисунок 5. Тетива должна быть прочной, но достаточно упругой

Первые отлично подойдут для реконструкторских и ролевых сражений, наконечник заостренного типа следует использовать только для охоты. Острие для охоты изготавливается из проволоки, жести или же алюминия. Сохраняйте легкость! Для оперения потребуются отдельные заготовки из дерева, пластика.

Ложа

Для изготовления детали можно использовать легко поддающуюся обработке деревянную заготовка в виде доски толщиной около 30 мм. Стоит заметить, что, несмотря на высокие показатели прочности, дуб не слишком подходит для данных целей ввиду значительного веса. Что касается ели и сосны, последние недостаточно устойчивы к механически повреждениям и коробятся при контакте с влагой. Поэтому тип древесины следует подбирать в зависимости от поставленных целей и условий будущей эксплуатации арбалета.

Как сделать охотничий арбалет по-настоящему практичным? Особое внимание при изготовлении следует уделять направляющей в виде паза для стрелы, который необходимо постараться сделать максимально ровным, гладким и отшлифованным. Состояние паза во многом отражается на точности стрельбы. Желательно, чтобы ширина ложа равнялась диаметру используемых стрел

Пропилить его можно с помощью циркулярной пилы

Желательно, чтобы ширина ложа равнялась диаметру используемых стрел. Пропилить его можно с помощью циркулярной пилы.

В качестве средства для удержания стрелы рационально использовать пружину, что будет прижимать снаряд к ложе и не позволит последнему выскользнуть из паза до произведения выстрела.

С этим читают

Особенности устройства и основные детали

Из чего же состоит этот стрелковый аппарат? В классической вариации основных компонентов три, далее идут решения с наращиванием сложности (приклады, рукоятки, составные части, планки Пикатинни и т.д.). Наша инструкция, как сделать арбалет, не предполагает установки оптических прицелов или иных технических наворотов (рисунок 2).

Главной деталью, концентрирующей энергию для стрельбы, является дуга. Благодаря натяжению по ней веревки, она может передать кинетическую энергию в снаряд. Вокруг этой «капризной леди» и крутится вся конструкция. Основными материалами для ее изготовления являются металл и древесина, но существуют и более экзотические решения, вроде стеклоарматуры или лопастей ножей для масла. Требование к дуге ‒ гибкость, жесткость и пластичность. Так, например, твердая стальная рама не подойдет в качестве лука, в то время как автомобильная рессора или кусочек пилы ‒ вполне.

Для изготовления рамы самострела из дерева, обратите внимание на такие породы, как орешник, береста, акация, ясень, тис или бобовник. Прежде чем вырезать раму, следует подержать полено в сухом, не пыльном месте примерно с месяц-два

Свежее полено не обладает требуемыми качествами, чтобы пройти процедуру обработки.

Как сделать ложе для арбалета? Подберите прочную породу дерева, те же тис, бук, ясень или дуб. Хорошо проявят себя орешник и хвойные породы. Дальнейший процесс зависит только от полета фантазии и вашего мастерства.

Рисунок 2. Основные элементы конструкции

Главный контролер механизма ‒ спусковой блок. Именно он удерживает тетиву до нажатия на рычаг. Взводной механизм арбалета выполняется цельным блоком из металла, реже ‒ это выточка внутри ложа с цилиндрическим стержнем-подталкивателем.

Перечисленные способы не являются конечным решением. Несмотря на то, что самострел ‒ конструкция однозарядная, существуют методы обхода. Самый распространенный способ ‒ сделать многозарядный арбалет путем изготовления специального магазина для хранения и подачи снарядов.

Как сделать арбалет пистолетного типа своими руками

Конструкция арбалета состоит из нескольких элементов – тетивы, дуги, ложа и спускового механизма. Небольшое количество деталей позволяет сделать такой вид оружия самостоятельно.

1. Корпус можно изготовить из нескольких тонких деревянных пластин или одной доски.
2. Брус будет гораздо надежнее и прочнее, но и вес готового изделия увеличится.
3. Если используется несколько пластин дерева, то склеивать их надо клеем ПВА. Такой корпус будет самым ненадежным.

Подготовка ложа и приклада арбалета пистолетного типа

На деревянную заготовку надо нести контур корпуса будущего арбалета. Брусок должен быть размером 25*25*200 мм.

Далее:

1. На торцевой стороне проделывается отверстие, предназначенное для винта с накрученными гайками.
2. Расположение его должно быть центральным относительно боковых сторон корпуса и приближенным к верхнему краю.
3. Винт долен максимально плотно входить в отверстие.
4. Дополнительно по верхней стороне бруса делается специальный запил для последующего размещения металлических полос.
5. Заготовку корпуса рекомендуется обработать олифой.
6. Все проделанные отверстия обязательно покрываются слоем горячей эпоксидной смолы.
7. Поверхность гаек, которые закреплены на винте, надо обработать эпоксидным клеем.
8. Далее винт вставляется в подготовленное отверстие и фиксируется, при наличии лишнего клея его остатки надо убрать.
9. После высыхания клея винт надо выкрутить, вставить в пропил плечи и снова вкрутить его в исходное положение.
10. Для укрепления конструкции рекомендуется использовать резиновые прокладки между металлом и деревянной заготовкой.
11. Далее изготавливается направляющая для стрелы в виде неглубокого пропила от цепика по всей длине ложа (дополнительно можно использовать металлический уголок).
12. Приклад рекомендуется выпиливать отдельно, но можно сделать и цельную конструкцию (раздельный вариант будет не только выглядеть более эстетично, но сделает процесс эксплуатации оружия максимально удобным).
13. В приклад винт вкручивается по аналогии с вариантом крепления плечей.

Изготовление тетивы для арбалета пистолетного типа

В качестве тетивы для арбалета самым оптимальным вариантом будет металлический тросик.

1. Его диаметр не должен превышать 2 мм.
2. Приобрести такую заготовку можно в специализированных магазинах.
3. Дополнительно надо будет купить арки и ролики. Чаще всего такие детали продаются в мебельных магазинах.
4. В отверстия на плечах сначала вставляются арки, затем на них закрепляются ролики и только после этого натягивается тетива.

Изготовление плечей для арбалета пистолетного типа

Для изготовления плечей рекомендуется использовать углеродистую сталь.

1. Толщина материала не должна превышать 1 мм.
2. Из листа надо вырезать три заготовки в виде полос.
3. Ширина каждой должна составлять 3 см, длина – 50 см.
4. Полосы накладываются друг на друга и скрепляются с помощью зажимов.

Нюансы:

• для увеличения мощности готового оружия надо использовать дополнительные полосы стали с внутренней стороны (длина каждой не должна превышать 25-30 см);
• края всех полос должны быть максимально ровными (добиться этого можно с помощью электрической точилки);
• ребра каждой полосы надо обработать алмазным надфилем (в противном случае во время эксплуатации оружия можно пораниться об острые края);
• для обезжиривания и снятия ржавчины применяется абразивная бумага;
• скрепленные полосы надо оценить на степень упругости для обеспечения максимальной скорости стрелы или другого снаряда (при необходимости края можно укоротить);
• на крае каждого плеча надо будет сделать отверстие (для крепления тетивы и колесиков);
• на длинных полосах надо отмерить 13 см от края, по узким – по 0,5 см (получившиеся точки длинных полос соединяются маркером с точками коротких, до этих отметок надо будет сточить металл);
• в середине сложенных полос проделывается отверстие диаметром 8 мм (в него надо будет вставить крепежный винт, закрепить гайки, а затем их сточить, наружный диаметр должен получиться не более 10 мм).

Дополнительно надо будет изготовить спусковой механизм.

Лучшие арбалеты для подводной охоты

В отличие от огнестрельного, вода не ограничивает возможности метательного оружия. Опущенный на глубину арбалет для рыбалки (в обиходе – «резинка») сохраняет убойную силу, достаточную для поражения крупной рыбы с расстояния 3–5 метров. В отличие от сухопутных аналогов, вместо плеч и тетивы гарпун, заменяющий стрелу, приводится в движение эластичными тягами. Бесшумное оружие гарантирует высокую точность попадания, быстро перезаряжается, не теряет функциональности при интенсивном использовании в водной среде.

JBL Reaper 100

Благодаря эргономичной рукоятке из перфорированного углеродного волокна подводный арбалет JBL Reaper 100 становится продолжением руки, которой достаточно указать на цель и нажать спусковой крючок. Обтекаемое оголовье оружия равномерно распределяет энергию выстрела вдоль ствола с минимальной отдачей. Премиальный латекс наделяет тяги повышенной износостойкостью, а зацепы из кевлара гарантируют надежность крепления. Гарпунам из закаленной пружинной стали не грозят изгибы и деформация.

Достоинства:

• Двойной слинг;
• Надежная фиксация гарпуна спусковым механизмом;
• Быстрое приведение в боевое положение.

Недостатки:

Не обнаружено.

Не оставляя жертве никаких шансов, арбалет полностью оправдывает наименование «Жнец». Довольно длинная модель JBL Reaper 100 нисколько не влияет на маневренность подводного охотника при передвижении в густых водорослях.

MVD Predator Zeso Open 120

Чрезмерно громоздкий, на первый взгляд, арбалет MVD Zeso Predator Open 120 нисколько не сковывает движений подводного охотника. При создании модели производитель применил высокотехнологичное оборудование CAD/CAM. Оружие оснащено чувствительным спусковым механизмом из нержавеющей стали, несанкционированная активация которого ограничена надежным предохранителем. Эргономичная рукоятка предусматривает надежный хват, гашение отдачи, быстрое наведение на цель.

В качестве материала для стволовой части с направляющей по всей длине выбран прочный анодированный сплав авиационного алюминия, исключающий деформацию оружия при физическом и механическом воздействии. Керамическое покрытие гарантирует стойкость к коррозии, перепадам температур. Укомплектованное катушкой с линем оружие рассчитано на поражение целей с расстояния до 6 м.

Достоинства:

• Простота применения;
• Разборная конструкция упрощает транспортировку;
• Исключение случайного выстрела;
• Надежность, точность боя.

Недостатки:

Не обнаружено.

Из отзывов пользователей об MVD Predator Zeso Open 120 можно сделать вывод, что по характеристикам оружие превосходит запрашиваемую за него цену. Мало приспособленный для труднодоступных мест арбалет заслужил высокую оценку при подводной морской охоте.

Salvimar Hero 95

Очередная разработка известного итальянского производителя доставит удовольствие профессионалам и любителям, выбирающим для охоты морские и океанские побережья. Овальное сечение и обтекаемые формы легкого, алюминиевого ствола исключают помехи при перемещении на больших глубинах.

Тефлоновая направляющая, занимающая верхнюю часть оружия по всей длине, обеспечивает хорошее скольжение метательного снаряда, способствует точности выстрела. Включенные в комплект анатомические накладки позволяют подогнать рукоять под правую или левую руку.

Регулируемый триггерный механизм с пятикратным запасом прочности предполагает оптимальную настройку усилий на спусковой крючок. В комплект подводного ружья арбалета Salvimar Hero 95 включена катушка Max, а также гарпун Capture с зацепом «акулий плавник».

Достоинства:

• Легкая управляемость в погруженном состоянии;
• Подгонка под индивидуальные особенности пользователя;
• Прочность, износостойкость;
• Надежная предохранительная система;
• Высокая точность попадания.

Недостатки:

Не обнаружено.

Хотя в адрес Salvimar Hero 95 звучат исключительно положительные отзывы, некоторые пользователи отмечают расхождения в заявленных и реальных параметрах подводного арбалета, что нисколько не отражается на его популярности.

Арбалеты: блочные или рекурсивные (вводная информация)

На современном рынке можно увидеть просто гигантское количество предлагаемых моделей арбалетов. Каждая будет отличаться по тактико-техническим характеристикам, привлекать своим внешним видом любителей данного метательного оружия. Тем не менее, любую из представленных моделей можно отнести к одному из двух архетипов: блочный арбалет или рекурсивный арбалет.

Устройство арбалета: отличие блочных от рекурсивных.

От Автора:Взявшись за написание этой статьи, я,  наверное, как и многие авторы подобной тематики, думал начать с экскурса в историю. Хотел рассказать читателю о причинах появления, развития, конструктивных особенностях арбалетов древности. А потом уже логично было бы перейти к рассказу о современных образцах этого оружия, не правда ли?

Хорошо, что вовремя одумался. Ничего подобного здесь не будет. Здесь вы не прочтёте о создании самых первых арбалетов, не увидите информации о кованых дугах, имеющих немыслимую силу натяжения, не познаете особенностей их спуска. Не узнаете о верёвочных воротах и поясных крюках. Оставим исторической реконструкции резные, богато украшенные арбалетные ложи эпохи Возрождения. В конце концов – в каком веке мы живём?!

Вместо этого, дорогой читатель, предлагаю сразу погрузиться в необъятный и интереснейший мир современных арбалетов. Где правят бал карбон и пластик, дюралюминий и легированная сталь. Итак, начнём!

Современные арбалеты

Рассмотрим два основных типа арбалетов.

Почему основных?

Потому, что помимо обычной для арбалетов схемы с горизонтально расположенной дугой, существует ещё несколько конструкций, порой разительно отличающихся от традиционной. Некоторые из них и арбалетами-то можно назвать с большой натяжкой, настолько непривычно они выглядят. Тем не менее относятся к семейству арбалетов и реально существуют

Но на них заострять внимание мы то же не будем

Современные арбалеты, хоть и претерпели за годы развития ряд значительных изменений, по-прежнему являются классическими образцами этого оружия.

Представлены они двумя видами, главное различие которых заключается в конструкции гибких плеч. Это блочные и рекурсивные арбалеты.

 Рекурсивный арбалет.

Рекурсивный арбалет – это, по сути, прямой потомок тех самых старинных арбалетов. То есть он так же состоит из ложи с закреплённой спереди дугой, спускового механизма и прицельных приспособлений. Это в принципе. В реале современный арбалет намного сложнее, чем его древний сородич.

В самом слове «рекурсивный» кроется основа конструкции данного типа оружия. Это форма арбалетной дуги. Она двояко-выгнутая, с концами плеч, как бы немного смотрящими вперёд. Такая форма позволяет более рационально распределять усилие при работе плеч. При выстреле тетива будто наматывается на огромные ролики с осями, вынесенными далеко вперёд, что ускоряет её ход.

Дуга бывает как цельной, состоящей из одной сплошной полосы (монодуга), так и в виде двух раздельных плеч, закреплённых на съёмной колодке. Такая конструкция изначально получила распространение среди спортивных арбалетов. Но в наши дни хватает и мощных охотничьих арбалетов с раздельной дугой.

Блочный Арбалет.

Следующая не менее популярная арбалетная схема – это блочная. Она берёт своё начало  80-х годах 20-го века, когда блочные арбалеты переживали светлую пору своей юности.

От рекурсивной эта конструкция отличается наличием на концах плеч парных роликов-эксцентриков. Такая…

Блоки арбалета

Чем хорошо использование блоков?

Во-первых, облегчается натяжение: два блока и удлиненная в 3 раза тетива дает выигрыш в силе. Натянуть подобный лук в несколько раз легче, чем если бы вы напрямую соединили оба конца плечей тетивой.

Во-вторых, после спуска, тетива будет скользить по поверхности ложе в 1,5 — 2 раза быстрее, соответственно, возрастет и начальная скорости стрелы, дальнобойность арбалета.

К недостаткам блочной системы можно отнести сложность в изготовлении, использование дополнительного устройство для закрепления блоков на концах плечей и незначительное увеличение общего веса оружия.

Схема намотки тетивы

Чертеж детали, с помощью которой блоки крепятся на концах плечей

Размеры колеса, по выемке которого скользит тетива

Арбалет своими руками из дерева

Как выход, стоит сделать арбалет своими руками. Такое не так проблематично, насколько возможно покажется на 1-ый взор. Конструкция арбалета легка. При секциях пулевой или луковой стрельбы встречается оружейные мастерские, в которых несложно подобрать профессиональных мастеров-искусников. Такой спец вправе сделать арбалет из чего, что содержит под рукой, заменяя отсутствующие строительные материалы на идентичные. Для стрельбы по мишеням самодельный арбалет достаточно подойдет.

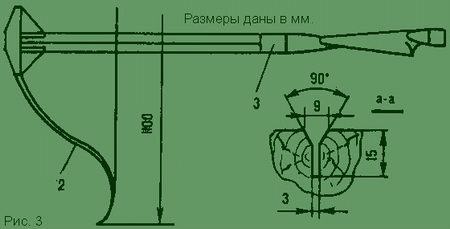

Мы начертили чертеж арбалета и собрали его своими руками. При создании арбалета были учтены разработки заграничных производителей и коллег-спортсменов, которые сами изготавливают арбалеты без помощи специализированных фирм.

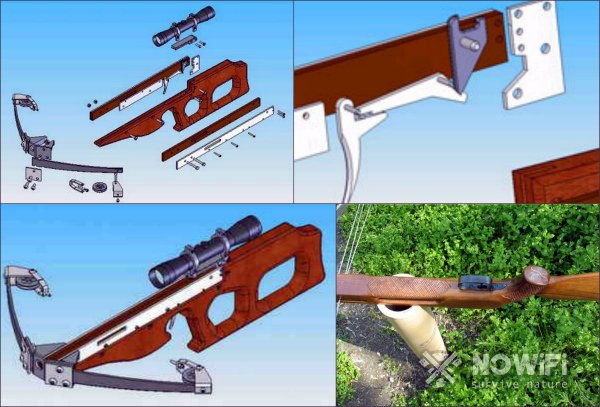

Устройство арбалета: ложе, плечи, спусковой механизм, прицельные устройства.

Специального внимания заслуживает обрабатывание направляющих стрелы и тетивы. Их отделка достаточно сильно зависит на точность попадания. Линии направляющих обязаны быть безукоризненно прямы и гладки. Желаемым вариантом есть шлифовка на фрезерном станке и последующая обработка шкуркой с маленьким зерном. Затем требуется полировка направляющих. Изучить пропорции паза направляющей для стрелы, диаметр которой равен 8 мм, возможно на рис. 3. Крестовина, с прикрепленными к ней плечами, монтируется с торцевого окончания ложа. Как правило ее отливают из сплава алюминиевого сплава, но допустимо и создание из алюминиевой болванки. Дерево тоже способно служить подходящим материалом.

Окно, из которого будет вылетать стрела арбалета, обязано находиться напротив паза, который ее направляет. Именно так окно обязано располагаться на ложе крестовины, содержащей упругие элементы. При этом в момент вылета тетива может быть прижата к гладкой плоскости ложа. Крепление каждого плеча к крестовине осуществляется с помощью 2-ух шурупов М8. Механизм срабатывания устройства спуска создан согласно с описанием устройства арбалетов средневековья. Он без особенных заморочек может быть сделан даже при среднем уровне освещенности в мастерской.

Техника безопасности

При создании арбалета необходимо выдерживать технику безопасности – как залог здоровья своего и окружающих:

• при резании и сверлении материалов – надевать очки, беречь пальцы;
• перед перекусыванием проволоки и забиванием втулок – убедиться в отсутствии на пути движения инструмента частей тела;
• крепеж – располагать в известном месте, а не под ногами или на стуле;
• размещение инструментов и материалов – в порядке и без хаотичного смешивания.

Все операции – проводить без спешки и с точным пониманием происходящего.

Что до техники безопасности обращения с арбалетом как травмоопасным объектом, выделяются следующие моменты:

• перед применением проверяются все части на целостность и работоспособность;
• когда тетива в натянутом состоянии, арбалет уже опасен – направлять его на людей запрещается;
• подбор снаряда – в соответствии с возможностями тетивы и длиной ложа (требуется ровная стрела – не кривая ветка дерева);
• перед выстрелом – убедиться в отсутствии людей и животных, скрытых на траектории полета снаряда;
• касаться лицом оптического прицела не рекомендуется из-за отдачи;
• направление вылета снаряда требуется постоянно контролировать, отворачиваться от заряженного арбалета не допускается;
• выполнять стрельбу – только в огражденном или полностью безопасном месте, без ухода стрелы вертикально вверх.

Использовать арбалет допускается исключительно трезвым и здоровым лицам.

Изготовление плеч и ложа

Допустим, у вас на руках есть все необходимое. Как сделать арбалет своими руками, в домашних условиях, пункт первый ‒ выточите плечи. Делаются они из цельного куска древесины, не раздельно. Заготовка не должна иметь дефектов, сучковатости и т.д. Внутренняя часть дуги должна иметь полукруглый рельеф, схожий с буквой D, внешняя ‒ плоский.

Рисунок 6. Плечи арбалета обычно вытесывают из дерева

Изначально плечи высекаются, как слегка загнутая дощечка, после чего поддаются обработке и сгибаются уже при сборке. Форма ‒ ромбовидная, скашивание к концам дуги, угол скоса ‒ небольшой. Присмотритесь к годичным кольцам на бревне: желательно, чтобы вся конструкция плеч была на одном и том же слое. Чтобы сделать мощный арбалет для охоты, используйте более упругую древесину. В целом, запаса прочности и ТТХ должно хватить на дичь среднего размера (рисунок 6).

Закрепляются плечи двумя способами:

1. Первый ‒ обмотка. Исполняется как просверливанием ложа, так и проделыванием в нем высечки с последующей намоткой веревки на зафиксированный кусок дерева. Главный пункт ‒ плечи не просверливаются, сохраняя свою структуру. Но это трудоемкий процесс, требующий затрат времени на тугую обмотку. Для надежной фиксации рекомендуется использовать продевание каната через кольцо, прижимающее раму на середине.
2. Второй ‒ фиксация. Для деревянных реализуется по-хитрому: в торце бруска проделывается коническая выточка с углом наклона стен в районе 80-85 градусов, шириной с плечи. В эту выточку втискивается рама, после чего дожимается обмоткой. Реализация обмотки выглядит следующим образом: в нижней части полена делается другая выточка, прямоугольная. Берется брус дерева толщиной 5-10 см, на нем фиксируется веревка для обмотки, после чего этот якорь следует дотянуть до выточки и вбить туда. Приматывать брус следует на 5 см раньше самой выточки, чтобы иметь возможность зафиксировать плечи его натяжением.

Стальные плечи спокойно фиксируются как перечисленными способами, так и обыкновенными болтами (рисунок 7). Как сделать арбалетную стрелу в домашних условиях?

Вариантов исполнения три:

1. Самый простой ‒ наличие циркулярной пилы, дрели с широким соплом, и тисков. На циркулярке распускаете брус на небольшие брусики, толщиной не более 2 см. После этого обрабатываете рубанком до достижения первичной округлости. Далее фиксируете в сопле дрели заготовку и, запустив процесс вращения, проводите через закрепленный в тисках резец. Альтернатива сему непотребству ‒ токарный станок по дереву.
2. Средний, расчёт на удачу и прямые деревяшки. Понадобится нож для вытачивания округлых форм. Альтернатива ‒ обработка распиленных на циркулярке маленьких брусьев.
3. Сложный ‒ заточить ровную ветку.

Рисунок 7. Стрелы должны быть идеально прямыми

Для оперения в задней части болта проделайте тонкую, ровную прорезь ножовкой. Найдите широкую пластиковую крышку (пластиковое ведро для краски, ровный лист пластика из магазина) и вырежьте лопасти для болта. Закрепить их можно, также проделав отверстия вместо распилки всей детали. Размеры спускового курка для арбалета разные, в основном следует опираться на монолитные типы рычагов. Изготовить их можно как из металла, так и из жесткой и толстой проволоки.

Арбалет спусковой механизм своими руками

Когда тетива 1 взведена, она сцеплена с выступом а рычага 2. Когда рычаг проворачивается, он сдерживает спусковой крючок 3. Когда происходит нажатие на крючок, одновременно с этим происходит и освобождение рычага, в этот момент тетива, выпрямляясь, посылает стрелу. Ограничение упора 4 происходит в процессе перемещения рычага. Для того, чтобы смягчить силу удара на упор, необходимо надеть на него трубку из резины. Упор должен находится в таком положении, в котором крайнее положение выступа а рычага ниже, чем направляющая поверхность ложа. Таким образом предупреждается процесс скольжения тетивы. После того, как выстрел произведен, пружина 5 удерживает в крайнем положении рычаг.

В процессе натягивания арбалета осуществляется упор тетивы в выступ 6, рычаг 2 принимает свою исходную позицию. Пружина 6 действует на спусковой крючок так, что он осуществляет поворот, рычаг и тетива фиксируются. Для того, чтобы тетива случайно не соскочила с выступа а, механизм спуска закрывается крышкой 7. К этой крышке крепится пружина 8 плоского типа, которая удерживает стрелу на направляющих в момент наведения прицела. Подшипник 9, который крепится на кончике спускового крючка, в достаточной степени ослабляет силу спуска. Подбор уровня силы спуска осуществляется посредством пропиливания поверхности, опирающейся на подшипник рычага 2. Для того, чтобы уменьшить вес рычага, его лучше сделать из легкого сплава Д16Т. Заменой пружинам 5 и 6 могут послужить английские булавки. Механизм спуска может быть смонтирован в корпусе из металла, после чего он вставляется в гнездо ложа и закрепляется двумя шурупами. Таким образом можно значительно увеличить надежность и простоту в регулировке. Но такой способ делает конструкцию более сложной, также для его осуществления понадобятся металлорежущие станки.

Удобны конструкции целика арбалета, допускающие его съем или складывание при транспортировке.

Наш самодельный арбалет, изготовление которого описано выше, рассчитан для стрельбы стрелами для арбалета диаметром 8 мм и длиной 350 мм. Стрелы для арбалета можно легко изготовить из дюралюминиевой (сплав Д16Т) трубки c толщиной cтенки 0,5 мм. Оснащается стрела наконечником и оперением так, как это делают для стрельбы из лука. Следует иметь в виду, что хвостовик стрелы для арбалета, в отличие от стрелы для лука, не должен иметь выреза для тетивы. Его удобно выточить из дерева в виде пробки и вставить в торец трубки на клею.

Из чего состоит самое технологичное оружие Средневековья

Обычный средневековый арбалет состоял из деревянного ложа со спусковым механизмом, к передней части которого крепились упругие элементы (плечи). Здесь же находилось и стремя, с помощью которого производилось заряжание оружия. Упругие элементы изготавливались из стали, дерева – иногда усиленного роговыми пластинами или сухожилиями – на верхней части ложа находился специальный паз для арбалетных болтов. Дуги лука могли быть прямыми или же иметь характерный изгиб – тогда получался так называемый рекурсивный арбалет. Подобная конструкция более эффективна, по сравнению с классической, поэтому рекурсивный арбалет популярен и сегодня – его нередко используют для охоты или спортивной стрельбы.

Считалось, что самый мощный арбалет – это оружие со стальными дугами, но большее распространение имел все-таки арбалет из дерева или оружие с композитными плечами, в состав которых входили различные материалы. Для их изготовления использовали дерево нескольких пород, рога и сухожилия животных. Чтобы еще более усилить оружие, на обратную сторону плеч часто крепили роговые вставки, сверху их обклеивались сухожилиями. Изготовление дуги для подобного арбалета могло занять несколько месяцев. Любопытно, что для получения одного килограмма сухожилий требовалось забить стадо коров, голов примерно из двадцати. Конечно, этого количества было достаточно для создания нескольких комплектов дуг, но, всё равно, данный факт наглядно показывает, насколько дорогим оружием был боевой арбалет.

Спусковой механизм для арбалета мог иметь различную конструкцию, но чаще всего он состоял из пружины, спускового рычага и специальной шайбы или так называемого ореха. Шайба имела прорезь для стрелы, зацеп для тетивы и фиксировалась пружиной. После нажатия спускового рычага она поворачивалась вокруг собственной оси, освобождая тетиву из зацепа. Именно так и происходил выстрел из арбалета. Подобный спусковой механизм для арбалета отличался простотой и был довольно надежен в бою.

Так как это оружие обладало значительной мощностью, то и тетива для арбалета нужна была соответствующая. Как правило, ее изготавливали из конопляной или льняной нити, но иногда использовали и конский волос или кожу. На одну тетиву уходило примерно 150 метров высококачественной конопляной нити. Плели тетиву для арбалета на специальном станке, эта работа считалась сложной и требовала высокой квалификации.
