Катер с автомобильным двигателем своими руками

Изготавливаем деревянную лодку

С помощью деревянных материалов и знания нюансов изготовления плавательного устройства, можно получить хороший результат. Рассмотрим весь процесс производства такого устройства по порядку.

Необходимые инструменты и материалы

Чтобы изготовить лодку своими руками, нужно приобрести:

• доски;
• полиуретановый клей;
• гвозди;
• краски на латексной основе;
• силиконовый герметик;
• шприц для заделки швов;
• наждачная бумага;
• лобзик;
• паракорд;
• зажим;
• шуруповерт;
• рулетка;
• дрель;
• кисти для нанесения краски.

После того как все инструменты будут куплены, следует подготовить некоторые материалы. Доска разделяется на части, вследствие чего для будущего дна и основы корпуса подойдут:

Как поймать больше рыбы?

1. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
2. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

1. Один участок размером 460х610 мм;
2. Второй участок — 310х610 мм;
3. Третий участок 610х1680 мм.

Боковые части изготавливаются из частей 310х2440 мм. Для подпорок следует брать бруски малого размера 25х50х2400 мм, всего потребуется три подпорки. Для создания носовой части советуют применять брус, размер которого 25х76х2400 мм.

Для изготовления корпуса лодки нужно брать два бруска размером 25х50х2400 мм. Скреплять их можно при помощи паракорда, предварительно разрезав на несколько участков.

Изготовление деталей

Для того чтобы изготовить детали следует придерживаться определенных правил:

1. Чтобы отпилить доски на части используйте дисковую плиту.
2. При толщине дерева менее 1см нарезать его можно канцелярским ножом.
3. Если толщина доски от 2-6 см, то наиболее верным будет решение использование электролобзика.
4. Чтобы избежать появления трещин на материале, его нужно нарезать поперек и проводить ослабляющие полосы на верхнем слое шпона.

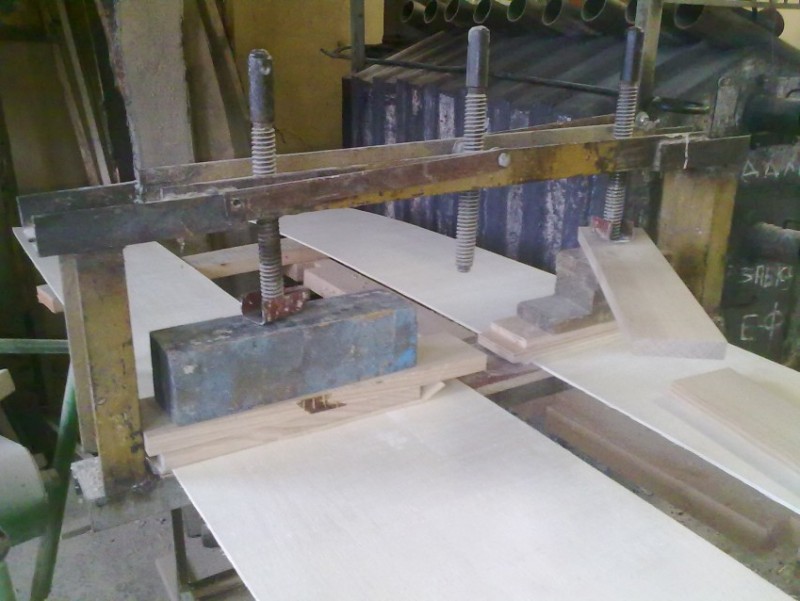

Скреплять деревянные детали можно с помощью:

• проволки;
• саморезов.

Если доска фиксируется саморезами, нельзя забивать их в материал, это может повлечь за собой повреждение конструкции.

Необходимо для начала сделать отверстие с помощью дрели нужного размера и потом установить саморез

При склеивании частей обращайте внимание на описание использования клеевой основы, каков срок высыхания и правила работы:

• зачистка;
• обезжиривание;
• обработка поверхности.

Стоит не забывать о расположении волокон на двух деталях дерева. Если их разместить параллельно, прочность изделия увеличится в несколько раз. Не следует применять поврежденные части, они бракованы и не подойдут для сооружения лодки.

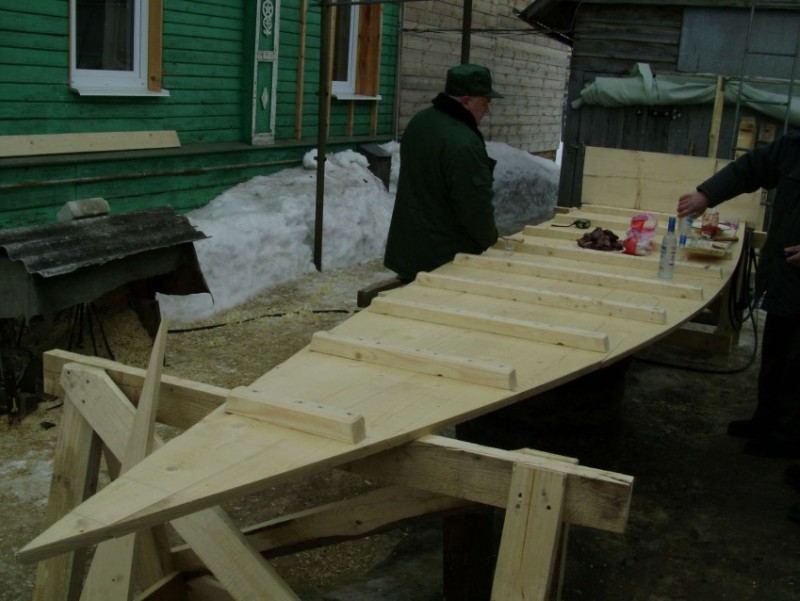

Сборка лодки

После подготовки требуемых деталей можно начинать сборку деревянной лодки своими руками. Для этого действия потребуются:

• гвозди;
• штифты.

Чтобы собрать деревянную лодку самому необходимо:

1. Установить дно и закрепить левую сторону.
2. Зафиксировать корму с левой стороны ко дну.
3. Установить правую сторону ко дну и корме.
4. Зафиксировать носовой участок.

Чтобы зафиксировать лодку гвоздями необходимо собрать ее с помощью клеевой основы. При удовлетворении внешним видом, следует зафиксировать стыки гвоздями.

После того как каркас лодки будет сделан, следует покрасить его и отполировать. Готовое изделие нужно начинать полировать с меньших шероховатостей и неровных участков. Для этого процесса нужна:

• наждачная бумага;
• шлифовальная машинка.

При помощи силиконового герметика следует заделать все щели, появившиеся при сборке. Для того чтобы обеспечить лодке равномерное и полное высыхание следует оставить ее на открытом воздухе. После 24 часов нужно начать окрашивать средство:

1. Первый слой нужно наносить снаружи.
2. Второй — внутри.

После того как краска высохнет, следует покрасить еще раз внутреннюю сторону лодки.

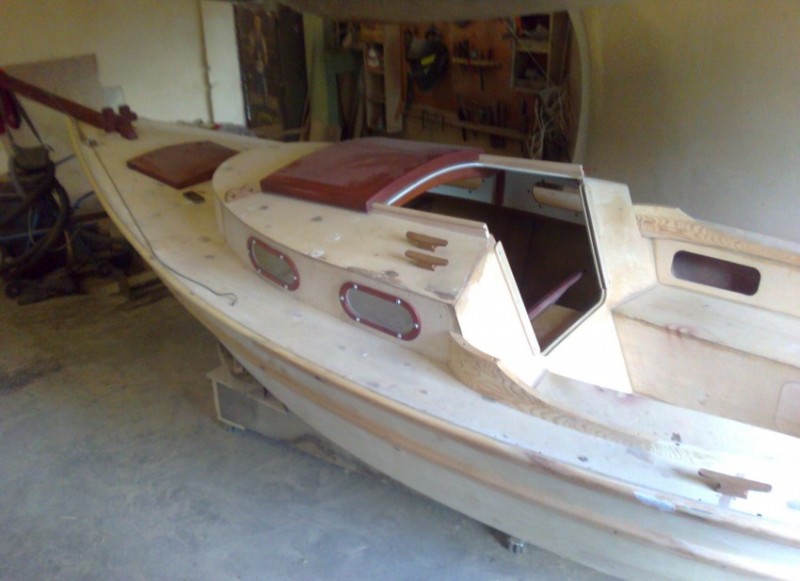

Конструкция рубки катера

При постройке рубки неоценимую помощь оказала статья «Постройка «шиворот-навыворот». Сначала был изготовлен легкий алюминиевый каркас, затем к нему изнутри крепилась ламинированная ценным шпоном дерева фанера, поверх которой напылялся слой пенополиуретана толщиной 50 мм. Пенополиуретан был подрезан и отшлифован для придания нужной формы, после этого его оклеили стеклопластиком на основе полиэфирной смолы «Норпол». Хотелось бы отметить, что работать с этим материалом, имеющим превосходные характеристики, просто.

Длина каюты — 3,5 м, высота в подволоке — 1,8 м, что позволяет взрослому человеку стоять в полный рост. Каюта отделана декоративным пластиком и ламинированной фанерой. В носовой ее части расположены спальные места для четырех человек (рис. 9).

Рис. 9. Боковой вид и план катера:1 — двигатель; 2 — угловой реверс-редуктор; 3 — корзина сцепления; 4 — карданный вал; 5 — топливный бак; 6 — педаль сцепления; 7 — рычаг включения редуктора; 8 — штурвал; 9 — сиденье; 10 — фундамент двигателя; 11 — ветровое стекло; 12 — мойка; 13 — газовая плита; 14 — спальное место; 15 — люк каюты; 16 — форлюк; 17 — переборка форпика; 18 — переборка машинного отделения; 19 — П-образная мачта; 20 — ходовые огни; 21 — боковое окно; 22 — кнехт; 23 — кормовой трап; 24 — привальный брус.

Ближе к миделю находятся шкаф, мойка и газовая плита. Для вентиляции помещения используется носовой люк. Высокой степени шумоизоляции корпуса удалось достичь с помощью оклейки бортов пенопластом толщиной 50 мм. Такая конструкция корпуса в сочетании с пенополиуретановым покрытием рубки позволяет сохранять температуру внутри катера не выше 20-25°С при наружной температуре, превышающей 30°С.

Способ крепления рубки к корпусу показан на рис.10.

Рис. 10. Узел крепления рубки к палубе.

Двигатель

Как упоминалось, на катере установлен дизель Д-245 с двухконтурным охлаждением. Вращение на редуктор передается через устройство сцепления, включаемое педалью. Рулевое управление штуртросового типа.

Кажется, что катер «Амадеус» в целом получился удачным. В будущем хотелось бы применить подходящую водометную установку и несколько уменьшить габаритную высоту судна, потому что при боковом ветре ощущались некоторые трудности с управлением из-за большой парусности.

Постройка подобного катера под силу любителям. Себестоимость при использовании импортных материалов и установке нового двигателя — 4000–4500 долл.

Константин и Анатолий Кураковы, г. Н. Новгород, 2002 г.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Другие проекты катеров:

Туристский катер «Сивуч»

Мореходный армоцементный катер «Гринда»

Проект многоцелевого катера

Туристский катер из вельбота

«Морж» — катер для семейных путешествий

Фото лодки своими руками

https://youtube.com/watch?v=qqpJFFvd7vI

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Создание своими руками

Как сделать самодельную лодку? После создания полного проекта с подробным нанесением всех деталей будущего изделия можно перейти к сборке каркаса. К скелету лодки будут фиксироваться внутренняя, главная и внешняя обшивки. Скелет следует делать как можно крепче, так как именно от него будет зависеть плавучесть готового средства.

Как построить лодку? Главная обшивка изделия пенопластом помогает добиться устойчивости средства и непотопляемости на поверхности воды. Все части главной обшивки должны как можно лучше быть приклеены друг к другу, чтобы предотвратить попадание влаги. Внутренняя часть станет защитным слоем для быстро повреждаемого пенопласта механическими факторами, внешняя – защитит материал с наружной стороны (должна быть крепкой и защищать от воды).

Фанера

Самым распространённым материалом для изготовления лодок сегодня, безусловно, является углепластик. Но этот материал – вотчина промышленности. Когда речь идёт о самостоятельном творчестве, то на передний план выходит такой «народный» материал, как фанера.

Фанера или по-другому, древесно-слоистая плита – строительный материал, создаваемый склеиванием специально выработанного шпона. Обычно количество слоёв шпона нечётное и, в любом случае, больше 3. Чтобы повысить прочность фанеры, каждый последующий слой шпона своими волокнами древесины перпендикулярен волокнам предыдущего слоя.

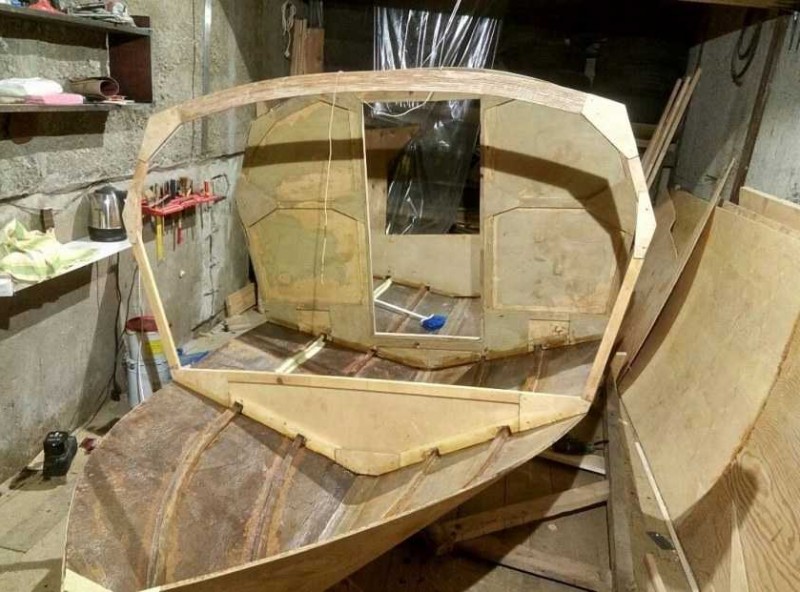

Шпангоуты – основа основ любого плавающего средства. Чертежи фанерных лодок, претендующих на нечто большее, чем звание плоскодонки, должны иметь отдельный вариант — расположение шпангоутов

Характеристики фанеры

При выборе фанеры для строительства лодки очень важно правильно выбрать её тип. По расположению волокон древесины на внешних слоях различают фанеру:

По расположению волокон древесины на внешних слоях различают фанеру:

• Продольную, когда волокна направлены по длинной стороне, и,
• Поперечной – по короткой.

Для строительства лодки лучше выбирать – продольную.

Конечно, возможен и такой изометрический чертёж, но это самый простой вариант для рубрики «чертежи лодки из фанеры бесплатно» — здесь нет шпангоутов, а работа во многом схожа со сборкой детского конструктора, разве что детали в десятки раз больше

По предназначению фанера делится на:

• строительную,
• промышленную,
• упаковочную,
• мебельную, и,
• конструкционную – именно эту и выбираем для наших целей.

Существует классификация фанеры и по отношению к воздействию влаги, что принципиально важно для лодки:

ФБА – такая фанера считается экологически наиболее чистой, но её выбирать не стоит, она не отвечает жестким требованиям по влагостойкости;
ФК – так обозначается достаточно устойчивая к влаге фанера;
ФСФ – а так, с повышенной влагостойкостью;
ФБ – пропитанная бакелитовым лаком, такая фанера считается самой стойкой и может использоваться даже в агрессивных средах, что важно в нашем случае, и под водой;
БС – такая уже просто пропитывается бакелитовым клеем. Считайте, что если в вашем распоряжении оказалась такая фанера, то на 50% успех всего дела обеспечен

Такая фанера довольно долгое время специально использовалась в авиа и судостроении. В ней счастливо соединились все качества, необходимые для лодочных дел мастера – прекрасная гибкость, высочайшая прочность, полная водонепроницаемость, а ещё устойчивость к гниению и раскисанию;
БВ – а вот эта пусть не вводит в заблуждение, она во многом похожа на БС, но не обладает влагостойкостью.

О надстройке можно будет подумать и позже, сначала главное – надёжный корпус. Первое испытание на плавучесть и выравнивание ватерлинии происходит без надстройки

Принципиальная характеристика

Когда речь идёт об использовании фанеры для строительства лодки принципиальным будет выбор фанеры по её качеству, определяемом количеством сучков на метр квадратный наружного слоя.

Здесь различают 5 степеней качества:

• E – так называемое, элитное качество, когда сучки отсутствуют совсем. Излишне, наверное, говорить, что всегда необходимо стремиться к выбору именно такой фанеры;
• Ну, а далее, незамысловатая классификация качества — I, II, III и IV. В последнем случае количество сучков не контролируется.
• I – максимальная длина сучков и коробления не превышает 20 мм;
• II — трещины не более 200 мм, допустимы вставки древесины, а просачивание клея допустимо только на площади в 2% от общей площади листа;
• III – не более 10 штук сучков диаметром не более 6 мм. Вводится даже ограничение на общее количество недостатков – не более 9;
• IV – это самое плохое качество с даже выпавшими сучками и дефектами кромок под 5 мм.

Надёжный инструментарий залог успеха всей работы. Инструкция каждого используемого инструмента должна чётко оговаривать возможность работы с фанерой

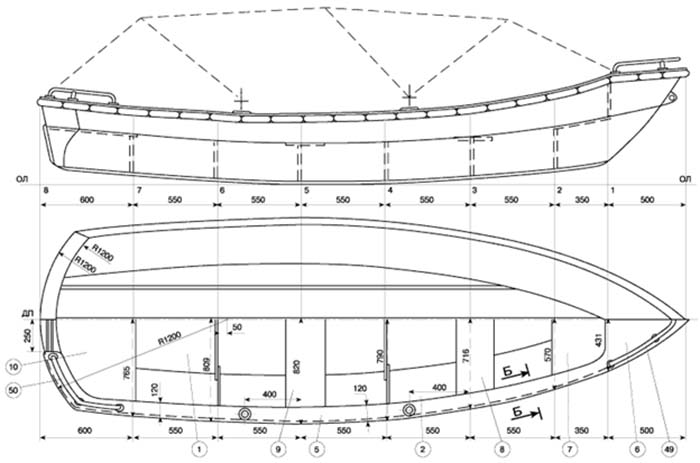

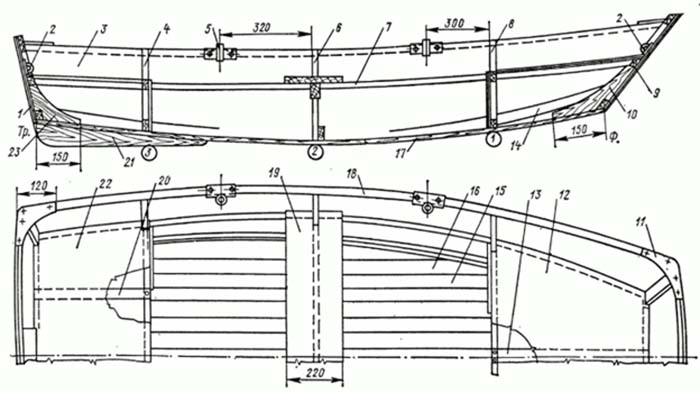

Чертежи лодок

На сегодняшний день самыми популярными являются лодки по проекту «Stitch and glue», что переводится как «Сшей и склей», большая часть таких чертежей продается в натуральном масштабе, это делает процесс постройки более простым.

Одной из таких конструкций является «Север 520».

Север 520

Это чертежи под моторную лодку. Одновременно она сможет вмещать до 7 человек, есть и 2 спальных места. Ее длина составляет 5,2 м., а ширина 2,08. Двигатель рекомендуют ставить от 50 до 100 лошадиных сил.

Данная модель очень удобна и практична, но стоимость ее постройки превысит 100 тысяч рублей. Более доступной конструкцией является «Бриз-42».

Бриз-42

Вначале была модель «Бриз-26», она была рассчитана всего на двух человек, но на испытаниях хорошо себя зарекомендовала, поэтому было принято решение сделать более габаритный вариант. Так появился «Бриз-42».

От своего предшественника он получил внешность и узкое дно. Чертежи предусматривают багажные отсеки, палубу и ступеньку. В ней одновременно может находиться четыре человека. Используются весла, но можно установить и двигатель мощностью не больше 8 л.с.

Более сильные варианты приведут к дифференту хода, поэтому скорость не увеличится. Не страшна ей и плохая погода, есть возможность натянуть тент.

Для ее постройки своими руками используют дерево и листы фанеры. При довольно длинном корпусе (4,2 м.), вес составит всего около 60 кг. Водостойкие материалы обеспечивают нужную безопасность конструкции.

Среди компактных вариантов следует обратить внимание на тузик-картоп. Эту модель можно считать более современной модификацией «Золотой рыбки»

У них почти одинаковая длина, но тузик немного шире, и отличается высокими бортами.

Плоское дно и высокий борт обеспечивают нужную безопасность конструкции. Такая лодка вмещает двух взрослых людей и одного ребенка. Она отлично подойдет для отдыха на водоеме или рыбалки. Есть возможность использовать парус. При этом масса составляет всего 35-40 кг, что позволяет без проблем перевозить ее на крыше автомобиля.

Нос лодки может показаться немного странным, но он очень функционален. Благодаря такому носу увеличивается грузоподъемность и придается высокая устойчивость на воде. Кроме того, такие формы значительно упрощают процесс сборки.

«Утка-2»

Такая конструкция очень популярна среди рыбаков и охотников. На нее ставят моторы малых мощностей, также у нее малая осадка, а это позволяет плавать по мелководью и в зарослях.

Также «Утка-2» хороша и для прогулок по водоемам, есть возможность установить парус.

Она легко вмещает двух взрослых людей с большой кучей снаряжения. Если в пути кончиться топливо или заглохнет мотор, то движение продолжается благодаря веслам.

Скорость средства при включенном моторе будет составлять до 25 км/ч, на веслах примерно 5-6 км/ч. Маленький плавник позволяет двигаться прямо при гребле.

Такой вариант отлично подойдет для начинающих судостроителей. Сделать своими руками ее несложно, а двигатели и фанера обойдутся недорого.

Если не удалось найти нужный чертеж, то его можно сделать самому. Чертежи и наши рекомендации о постройке прицепа для лодки смотреть тут.

Безопасность самодельной лодки

Конечно, если Вы планируете самостоятельно изготовить простое суденышко, на котором будете пересекать 20-метровую реку со спокойным течением, то вопрос об отличных гидродинамических качествах и расходе топлива для Вас остро не стоит. Все меняется, если Вы проектируете свою лодку для отдыха и относительно дальних путешествий. В этом случае Вам предстоит продумать не только обводы корпуса, но и внутреннюю компоновку Вашего самодельного судна. Ведь от этого, во многом, зависит насколько комфортно Вы будете себя чувствовать в лодке, и получите ли запланированное удовольствие.Самодельная лодка, на которой Вы будете выезжать на уик-энд со своими близкими, может служить Вам и местом ночлега, избавляя Вас от необходимости везти и устанавливать палатку.

Катер с каютой

Если другие виды судна получились, то можно приступить к более серьезному судостроению. Для постройки даже небольшого варианта, нужно иметь в запасе большую площадь, защищенную от солнца и дождей.

Строить придется с использованием нескольких видов материала, на помощь обязательно нужно звать друзей или соседа. В реализации проекта помогут выделенные фото, чертежи того, как построить катер с каютой своими руками

Вряд ли самодельное изделие выдержит большую воду, но для дачного варианта и рыбалки под дождем — точно сгодится. Для вдохновения можно посмотреть альтернативные модели:

1. Doerak Sneek.
2. УЗОЛА.
3. Амадеус.

Чертежи и схемы того, как сделать катер своими руками можно найти в свободном доступе. Сказать о том, что это будет дешево и быстро нельзя.

Материалы для изготовления лодки

Интернет кишит разнообразными идеями творчества, которые легко можно воплотить в жизнь. Введя любой запрос в поисковик, человек быстро получает интересующий его ответ.

И решив соорудить средство для плавания на воде, вы легко обнаружите массу идей, которые при желании можно воплотить в жизнь. Итак, из чего можно сделать лодку? Её можно изготовить из:

1. Дерева.
2. Фанеры.
3. Бутылок.
4. Алюминия.
5. Резины.

Каждый перечисленный материал отличается сложностью в использовании, потому что плотность разная, а соответственно качество тоже. Но стоит помнить, что каждый материал имеет свои плюсы и минусы. Поэтому, выбор материла напрямую зависит от срока дальнейшей эксплуатации средства:

• Например, самым прочным материалом является дерево. Оно более приспособлено для длительного плаванья на воде и может послужить лет семь. Стоит помнить, нужно брать прочное дерево. Лучше всего использовать дуб. Так существует большая вероятность качественного изготовления.
• Фанера уже не столь надёжна, чем дерево. Это определятся в её тонкости. Но, если вы не сильно часто выбираетесь на рыбалку, хотите сэкономить на изготовлении, то фанера является отличным выбором.
• Что касается бутылок, то у многих задаются вполне логичным вопросом: как сделать лодку из бутылок? Многие подумают, что это вовсе не реально. Но не смотря на все сомнения, результат будет удивительным. Она окажется легкой. Но в случае изготовления необходимо максимально постараться, чтобы результат вашей работы не развалился во время восхождения на воду.
• Алюминий тоже отлично подходит в качестве материла. Он надёжный, может прослужить длительное время. Но производство из такого материала займёт много времени, сил. Поэтому многие предпочитают деревянную основу.

Последний материал является очень распространённым. Ведь все покупные плавательные средства производятся именно из резины. Она хорошо держится на воде и способна выдержать большой вес.

Но при производстве нужно быть аккуратным, ведь один прокол испортит её. Время, усилия, деньги будут потрачены зря. Процесс требует полной сосредоточенности, максимального внимания.

Материалы и инструменты

Наиболее важные технические характеристики конструкции, такие как надежность и долгий срок эксплуатации, непосредственно зависят от выбора строительного материала для ее изготовления. Именно поэтому стоит серьезно подойти к выбору материала. Фанера, используемая для производства корпусной мебели, для конструирования плоскодонки не подойдет. В связи с этим, лучше всего отдать предпочтение таким маркам:

• БС. Фанера обладает устойчивостью к воде за счет пропитки шпона бакелитовым клеем. Очень высокая стоимость материала.
• БК. Фанера обладает устойчивостью к влаге за счет пропитки шпона бакелитовым лаком. Стоимость в разы ниже марки БС.
• ФСФ. Фанера обладает устойчивостью к влаге за счет пропитки на основе фенолформальдегидных смол. Подходит по всем критериям для конструирования лодки.

Кроме фанеры для создания лодки необходимы:

• трафарет. Для новичков в этой сфере продаются специальные шаблоны во весь размер плавсредства;
• брусья и доски;
• стеклоткань для изоляции швов;
• яхтный лак или водоэмульсионная краска;
• эпоксидный клей;
• проволока медная;
• шурупы;
• гвозди.

Набор инструментов для постройки плавсредства простой:

• карандаш и рулетка;
• шпатель;
• струбцины;
• рубанок;
• молоток;
• электролобзик;
• шлифмашинка.

Теоретический чертеж мотолодки «Косатка»

Форштевень подрезан по плавной кривой и больше, чем у обычных мотолодок; благодаря этому уменьшается смоченная длина корпуса, особенно на волнении. При входе форштевня в волну лодка не зарыскивает в сторону, так как точка приложения боковой гидродинамической силы не так сильно смещается в нос, как при более крутом форштевне.

Еще одна важная особенность обводов — слом борта в кормовой части, образующий наклонный под 45° к ватерлинии участок близ транца. Назначение этого участка — обеспечить остойчивость сравнительно узкой лодки при крутых поворотах. При повороте наклонная часть борта входит в воду и действующая на него гидродинамическая сила препятствует чрезмерному крену и опрокидыванию лодки.

Притуплённый нос у палубы и выгнутая вверх линия борта — дань современной моде.

Размеры лодки приняты минимальными для экипажа четыре человека и с расчетом на то, чтобы корпус обшивался тремя листами фанеры по длине

Большая ширина при палубе необходима по условиям остойчивости; сравнительно узкое днище очень важно для уменьшения смоченной поверхности и снижения ударных перегрузок при ходе на волнении

При испытаниях двух первых построенных «Косаток» выявилось, что лодка развивает наибольшую скорость при сосредоточении пассажиров и другой полезной нагрузки в носовой части. Поэтому в приводимых чертежах, в отличие от готовой лодки, все четыре сиденья расположены спинками друг к другу. Топливный бачок рекомендуется размещать под палубой в носу, а просторную кормовую часть кокпита использовать для размещения легкого походного снаряжения. В непогоду кокпит закрывается складным тентом на дюралевых трубчатых дугах.

Конструкция корпуса — типичная для мотолодок с фанерной обшивкой, но с учетом повышенной мощности подвесного мотора и того обстоятельства, что лодке придется ходить на волне. Мы решили ограничиться минимальным числом шпангоутов (всего шесть, включая транец), которое позволяло бы выдержать при постройке заданную теоретическим чертежом форму корпуса. Размеры поперечных сечений деталей шпангоутов, естественно, пришлось увеличить. Кстати, благодаря большей массе древесины это обеспечит большую долговечность конструкции, чем на легких мотолодках с часто поставленными шпангоутами

Это тем более важно, что обычно при изготовлении набора используются наиболее доступные породы древесины — сосна, ель, кедр, которые обладают меньшей плотностью и быстрее «стареют», чем дуб или ясень. Для упрощения постройки топтимберсы в районе кокпита выполнены широкими, но без скуловых и бимсовых книц

В месте сосредоточения основной нагрузки — под сиденьями пассажиров, на шп. 3 установлен усиленный фанерный флор по высоте сидений. Это — существенная деталь конструкции: ведь здесь же действуют и наибольшие динамические силы при ударе о волну. Шпангоуты закреплены к килю и скуловым стрингерам при помощи угольников-коротышей на сквозных болтах.

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

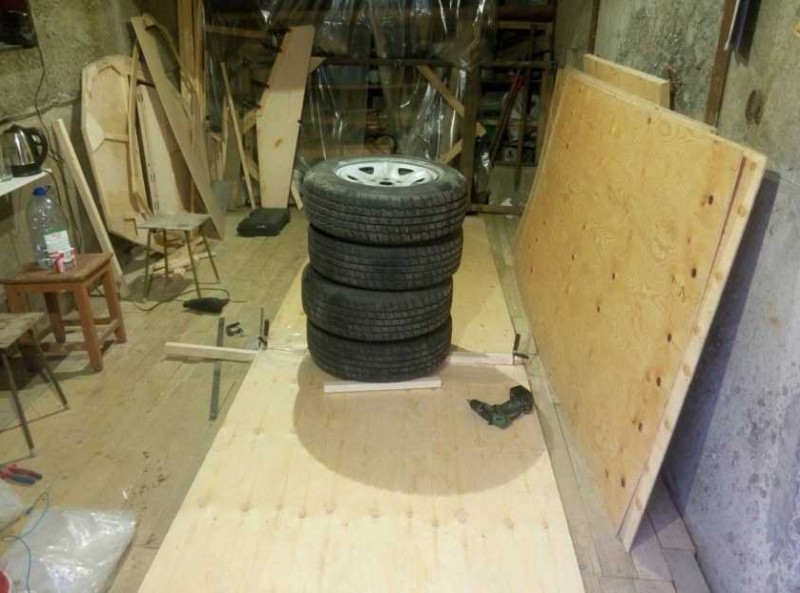

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

• при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
• все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
• герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
• во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Изготовление лодки из стеклопластика

Как всегда, вначале необходимо подготовить чертеж и изготовить матрицу будущего судна. Это следует сделать прежде, чем начинать строить лодку под мотор своими руками. Чертеж можно разработать как самостоятельно, так и взять уже готовый. При составлении проекта лодки обязательно учитывается как жесткость стеклопластика, так и то, чтобы все борта были идеально выровнены, так как впоследствии это скажется на устойчивости судна.

Изготовление матрицы, то есть формы для будущей лодки, пожалуй, самый дорогостоящий и сложный процесс при самостоятельном изготовлении лодок

Важно, чтобы все размеры были идеально выверены, тщательно проработана форма судна и сделаны все разметки. Для того чтобы впоследствии не возникло сложностей с выдавливанием лодки из матрицы, а также сама она могла служить и в дальнейшем, важно не забыть встроить в нее ниппели. Для того чтобы строилась легко и свободно изготавливаемая своими руками лодка под мотор, нужно заранее запастись следующими инструментами и материалами:

Для того чтобы строилась легко и свободно изготавливаемая своими руками лодка под мотор, нужно заранее запастись следующими инструментами и материалами:

• Гелькоут лодочный.
• Отвердитель.
• Полиэфирная смола.
• Стекломат.
• Ножницы.
• Наждачная бумага.
• Уключины и подуключины.

Последовательность действий:

1. Обмажьте матрицу в четыре слоя разделительным воском.
2. Нанесите гелькоут для внешнего слоя судна
3. Установите стеклопластиковые сиденья параллельно бортам плавсредства.
4. Прикатайте стекломат в пять–шесть слоев, чтобы придать жесткость и прочность всей конструкции.
5. Срежьте лишнюю «бахрому» и вклейте сиденья при помощи специального клея.
6. Прикрутите уключины.
7. Зашкурьте борта судна при помощи наждачной бумаги.
8. Покрасьте лодку гелькоутом как внутри, так и снаружи.

Дно на таких лодках лучше делать двойным и герметичным, что сделает лодку практически непотопляемой даже в тех случаях, когда она перевернется. Можно усилить корпус, проложив деревянные бруски вдоль формы и покрыть их двумя слоями стекловолокна.

Основная затрата при строительстве лодки своими руками под мотор из стекловолокна заключается как раз в изготовлении матрицы. Ее производство для всего одной лодки выйдет неоправданно дорого, поэтому перед строительством подумайте о том, как можно будет окупить саму матрицу.
