Динамо машина это источник тока

Динамо-зарядник

В полевых условиях всегда пригодится простая «крутилка», динамо-машина для зарядки телефона. Актуальными являются зарядники со встроенным аккумулятором. Встречаются механические зарядники, также не занимающие много места. Многие современные «крутилки» снабжены фонариками.

Данные устройства вполне успешно заряжают мобильные телефоны. Например, при вращении ручки 2-3 оборота в секунду можно получить значение коэффициента от 0.65 до 2.5. Пару минут покрутил и можно говорить по телефону от 2 до 5 минут. Все зависит от модели и условий приема. Ручная динамо-машина не сможет снабжать мощный смартфон с большим дисплеем. Механическая зарядка обеспечит результат в связке с простым телефоном вместе с гарнитурой hands-free.

Зарядка динамо-машина сработает результативно при полностью разрядившемся аккумуляторе, но повысить заряд телефона кручением рукоятки можно только до 50%. Когда аккумулятор разряжен только наполовину, «крутилка» становится бесполезной игрушкой. Если в инструкции указан максимальный ток зарядки — 400 mA с мощностью 2 Вт, то дополнительную энергию выжать не удастся даже при быстром вращении рукоятки.

Измерения.

Максимальная мощность динамо-машин.

Установка: Динамо-машина, удвоитель напряжения Гриначера с двумя 1N5818 и двумя 1000uF, нагрузка 100 — 250 мА, спидометр подсоединённый к динамо-машине.

Методика: Запускаем динамо-машину на 15 км/час. Измеряем напряжение параллельно нагрузке по току 100, 130, 160, 190, 220, 250 мА. Повторяем на 40 км/час. Повторяем для каждой динамо-машины. Зная напряжение и ток подсчитываем мощность. Строим график мощности и тока.

Результаты: AXA HR выдаёт максимальную мощность при токе 200 мА (после удвоителя напряжения), B&M Dymotec6 при 180 мА, дешёвая динамо-машина при 160 мА. Вне зависимости от скорости у AXA HR самая высокая мощность, а у дешёвой динамо-машины самая низкая.

Выводы: Максимальная мощность достигается при определённом токе, она мало зависит от скорости, а преимущественно зависит от самой динамо-машины. Короче говоря: Динамо-машина — это источник тока.

Мощность и скорость Dymotec6.

Кривые для других моделей аналогичны кривой для Busch&Müller Dymotec6 с той только разницей, что мощность будет немного больше или меньше.

Установка: Dymotec6, удвоитель напряжения Гриначера с двумя 1N5818 и двумя 1000uF, нагрузка на 180 мА, спидометр.

Методика: Запускаем динамо-машину на 4, 5, 7, 9, 12, 15, 19, 24, 31, 40, 50 км/час и измеряем напряжение параллельно нагрузке. Подсчитываем для каждой скорости мощность = измеренное напряжение × 180 мА тока и строим график.

Вывод: С хорошо подобранной нагрузкой на средней скорости Dymotec6 выдаёт 2.7 Вт, на высокой скорости 5 Вт и на очень высокой скорости 6 Вт. Данные показатели достигаются без изменения динамо-машины. Вопрос: Почему не перегорает лампочка в стандартной фаре на 3 Вт подключённой к Dymotec6 на скорости 50 км/час? Ответ: Потому что на такой скорости нагрузка подобрана неправильно (ток тоже большой) и лампочка не потребляет максимальную мощность. Вопрос: Где теряется энергия, если нагрузка не потребляет максимально возможную мощность? Ответ: Она не пропадает. Просто динамо-машина вращается с меньшим усилием. Попробуйте на полной скорости замкнуть выходы динамо-машины — ток сильно упадёт.

Производительность Dymotec6 при разной температуре.

Во время работы динамо-машины возрастает её температура. Мы тестировали B+M Dymotec6 на скорости 50 км/час при температуре 23º C. Подключены схема удвоителя Гриначера (два 1N5818 и два 1000uF) и нагрузка 180 мА. Измерялась выделяемая на нагрузке мощность. Эксперимент производился на стационарной платформе, поэтому динамо-машина не охлаждалась. Приблизительно через 20 минут её мощность снижается с 100% до 80%. Через 10 минут наблюдается ещё некоторое падение мощности. Через 30 минут температура корпуса составила 89º C. Внутри наверное ещё жарче.

Далее прикрутили обычный 80 миллиметровый компьютерный кулер для имитации охлаждения, которое возникает при движении на велосипеде. Мощность начала расти и в итоге достигла 89% от начального значения. Температура остановилась приблизительно на 40º C.

Для этого эксперимента была выбрана Dymotec6, так как в ней среди всех протестированных динамо-машин наилучшая механика. С ней ничего не случилось в течении двух часов при производстве 5 Вт энергии на скорости 50 км/час. Многие динамо-машины не выдерживают такую нагрузку. Из-за высокой внутренней температуры страдают подшипники, которые быстро изнашиваются. Если при вращении магнит приходит в соприкосновение со статором, то из-за трения резко увеличивается внутренняя температура, что приводит к оплавлению корпуса и заклиниванию ротора. На нашей установке это приведёт только к отсоединению мотора от динамо-машины, тогда как на реальном велосипеде переднее колесо может внезапно развалится вследствие разрушения валом ротора покрышки, обода или спиц. Поэтому лучше никогда не покупайте дешёвые динамо-машины.

Источник

История динамо-машин для велосипедов.

Велосипедные динамо-машины представляют из себя обычные генераторы переменного тока, оборудованные постоянными магнитами. Они могут работать при достаточно низкой частоте вращения колеса.

Бутылочные динамо-машины, работающие на боковой поверхности колеса, которые много лет были самыми популярными, сейчас вытеснены динамо-втулками. Существуют также динамо-машины другого типа: динамо-машина на спицах колеса, роликовая динамо-машина, но они не получили широкого распространения.

В статье будут рассмотрены электрические характеристики бутылочных велосипедных динамо-машин и способы получения максимальной мощности.

Изготовление коллектора и щеткодержателя

При сборке динамо-машины, в частности коллектора и щеткодержателей, требуется внимание и аккуратность

Затем вырезаем цилиндр (диаметр 20-25 мм, длина 25 мм) из фибры или эбонита, подойдет и сухое дерево. В центре цилиндра делаем отверстие, чтобы он плотно мог войти на ось якоря. Пластинки крепим к цилиндру с помощью мелких шурупов, каждый раз оставляя между ними пространство в 1-2 мм. Можно использовать скрутки из проволоки и изоляционную ленту. Шурупы не должны касаться оси, иначе будет замыкание. Зазоры между пластинами заполняем канифолью.

Преимущества и недостатки «бутылочной» динамки

Динамка могла щелчком руки (или ноги) фиксироваться к покрышке сбоку, и фонарь тотчас же вырабатывала свет.

Недостатки такой динамомашины были следующее:

• сравнительно большая масса, крепящаяся асимметрично на вилку(около 200-250 г);
• шум ротора динамо генератора, постоянно сопутствующий движению;
• недостаточная мощность,фара светила тускло, так как была установлена обычная лампочка от карманного фонарика;
• ощутимое сопротивление движению, особенно на подъёмах;
• при дожде или попадании на покрышку грязи, эффективность динамо резко снижалась из-за проскальзывания и недостаточного сцепления поверхностей;
• так как во включённом состоянии постоянно головка динамки соприкасается с боковой поверхностью покрышки, то покрышка истирается значительно быстрее, чем при обычном режиме езды;
• практически перед каждой поездкой нужно было проверять регулировку динамки – так как максимальное напряжение динамо генератор вырабатывал только при соприкосновении головки с покрышкой при определённых условиях, таких, как давление, угол наклона генератора и высота расположения головки. После каждого падения, естественно, нужно было проверять регулировку;
• наконец, бутылочная динамо машина может сместиться с места фиксации и попасть в спицы велосипеда.

Однако у неё были определённые достоинства, такие, как:

• возможность её отключения (с исчезновением сопротивления и шума);
• более лёгкая установка на уже купленный велосипед, чем динамо втулки, о которых разговор будет ниже;
• дешевизна бутылочной динамомашины.

Сильнее всего раздражало ощущение необходимости постоянно двигаться быстро для получения яркого пучка света, невзирая на шум и ощущение сопротивления. Сопротивление было таким, как будто постоянно слегка прижимается тормозная ручка.

Регулировка динамо-машины

• Закрепляем щетки так, чтобы они слегка касались коллектора и сильно не затормаживали его вра­щение.
• Проверим правильность соединений, отсутствие обрывов и замыканий. Подключаем к механизму батарею в 15-20 вольт. Если мотор работает, якорь быстро вращается, значит, динамо-машина своими руками собрана правильно.
• После проверки динамо-машину соединяем с при­водом, например от ножной швейной машины. К щеткам присоединяем напря­жение от батареи в 10 вольт, чтобы намагнитить электромагниты. Через минуту батарея должна отключиться, тогда начинаем быстро вращать якорь с помощью привода. К проводам от щеток подключаем вольтметр или лампу в 12 вольт. Если все собрано правильно, вольтметр будет показывать напряжение, а лампочка – накаливаться.
• С помощью равномерного вращения якоря надо слегка повернуть щеткодержатель в сторону вращения якоря, тогда щетки будут меньше искрить и лучше снимать напряжение. Опытным путем отрегулируем установку щеток.

Шаг 3: Установка мотора

Крепление двигателя было выполнено из алюминиевого уголка и кронштейна отражателя. Чтобы смонтировать двигатель, в алюминии были просверлены отверстия. Затем, чтобы освободить место для колеса, была вырезана одна сторона угла.

Колесо было прикреплено путем наматывания изоленты вокруг вала двигателя до тех пор, пока соединение не будет достаточно плотным, чтобы надеть колесо прямо на изоленту. Этот метод неплохо работает, но в будущем его нужно доработать.

Как только мотор и колесо были присоединены к алюминию, я нашел на раме подходящее место, чтобы все установить. Я прикрепил заготовку к трубке сиденья. Рама моего велосипеда — 61 см, поэтому площадь, на которой установлен генератор, довольно велика по сравнению с велосипедами меньшего размера. Просто найдите на своем велосипеде лучшее место для установки генератора.

После того, как я нашел подходящее место, я сделал отметки под алюминиевый кронштейн с установленным кронштейном отражателя, чтобы его можно было обрезать по нужному размеру. Затем я просверлили отверстия в кронштейне и алюминии, и смонтировал конструкцию на байке.

Я закончил сборку велосипедного генератора на 12 вольт, прикрепив двумя стойками проектную коробку к алюминиевому креплению.

Испытательный стенд.

Протестировано три генератора (слева направо): Busch + Müller Dymotec6, AXA HR и один дешёвый китайский.

1. У B&M Dymotec6 хорошая механика. Она хорошо бежит по покрышке. Её часто можно встретить на качественных туристических велосипедах. В 2004 году эту динамо-машину купить можно было за 24.90 евро.
2. AXA HR оснащена сильными магнитами. Из всех протестриованных генераторов даёт наибольший ток. Для ограничения выходного напряжения предусмотрено два последовательно подключенных опорных диода (BZX 85C 7V5). Перед проведением измерений вскрыли пластмассовый корпус и удалили эти диоды. Её часто устанавливают на велосипеды известных производителей. Цена AXA HR 16.99 евро.
3. У дешёвой китайской динамо-машины магнитные характеристики немного хуже чем у Dymotec6. Механика не рассчитана на интенсивное использование, но она соотвествует всем нормам. Она скреплена двумя винтами и её можно полностью разобрать. Ею обычно комплектуют «ашанбайки». Она может пригодится велосипедистам редко катающимся в темноте, так как её можно купить всего за 3.45 евро.

Типы динамо машин, их плюсы и минусы

Существует несколько видов электрогенераторов для велосипеда. Основные типы – бутылочный и втулка. Они чаще всего применяются байкерами для оснащения своего транспорта электричеством и имеют свои достоинства и недостатки.

Бутылочная динамо машина

Бутылочный вариант имеет не слишком много плюсов по сравнению с втулочным аналогом, а минусов достаточно. Но все же многие приобретают именно эту модель.

Достоинства:

• Несложная установка на велосипед по сравнению с динамо втулкой.
• Низкая стоимость.
• Возможность отключения.

Недостатки:

• Весит данное устройство сравнительно немало.
• Во время движения велосипеда постоянно присутствует шум.
• Низкая мощность лампочки и, как следствие, тусклое освещение.
• Сопротивление движению.
• Зависимость эффективности работы от попадания влаги.
• Существует возможность смещения с постоянного места закрепления. Тогда динамка может попасть между спицами.
• Вынужденная необходимость часто проверять состояние устройства.

Динамо втулка

У динамки втулочного типа масса плюсов. Поэтому если есть финансовая возможность, все же целесообразнее приобрести данную модель.

Достоинства:

• Бесшумность во время работы.
• Трение сведено к минимуму. Нет в наличии подвижных частей.
• Не нужно постоянно контролировать герметизацию, а также сцепление.
• Влага, погодные условия, попадание грязи на эффективность работы и яркость фары не повлияют.
• Автоматическое включение.
• Втулка не нуждается в заземлении. Устройство изолировано. Это дает возможность воспользоваться свободным «минусом» другому оборудованию.

Недостатки:

• Во время монтажа возникает необходимость в переспицовке колеса. Иногда требуется ставить «неродные» спицы, более короткие.
• Переменный ток, который вырабатывают втулочные динамки, нуждается в выпрямлении. В этом им помогают диоды.
• Постоянная работа фары при движении велосипеда приводит к перегрузкам. Данный факт приводит к уменьшению срока службы осветительного прибора.
• Невозможность самостоятельного отключения.

Шаг 2: Создаём схему

Давайте сделаем схему динамомашины для велосипеда. Неплохой идеей является проверить все перед тем, как спаять все вместе, поэтому сначала я собрал всю схему на макетной плате без припоя. Я начал с разъема двигателя и диодов. Я распаял разъем от печатной платы принтера. Размещение диодов в такой ориентации изменяет поступающий от двигателя переменный ток, на постоянный ток (выпрямляет его).

Шаговый двигатель имеет две катушки, и вам необходимо убедиться, что каждая катушка подключена к одному набору диодных групп. Чтобы узнать, какие провода от двигателя подключены к одной и той же катушке, вам просто нужно проверить контакт между проводами. Два провода связаны с первой катушкой, и два со второй катушкой.

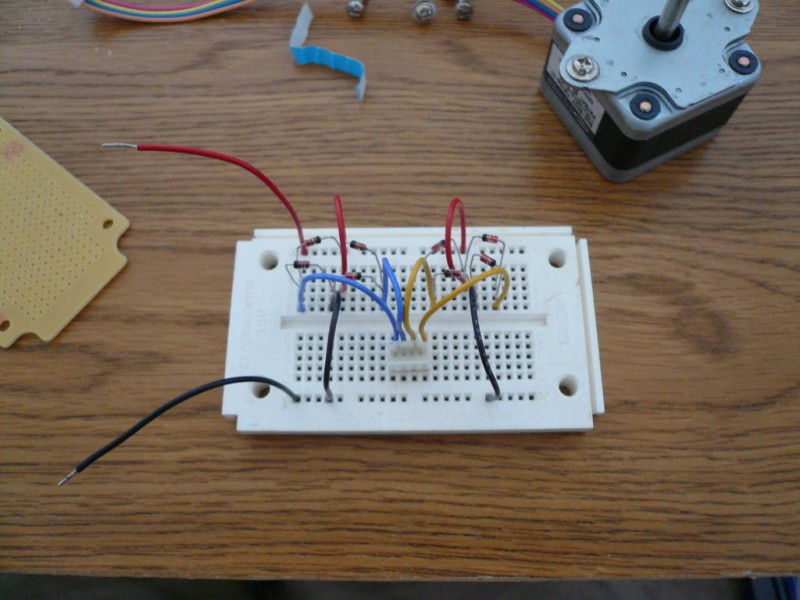

Как только схема будет собрана на макетной плате без припоя — проверьте ее. Мой мотор вырабатывал до 30 вольт при нормальной езде на велосипеде. Это 24-вольтный шаговый двигатель, так что его эффективность кажется мне разумной.

При установленном регуляторе напряжения выходное напряжение составляло 3,10 вольт. Резисторы контролируют выходное напряжение, и я выбрал варианты на 150 и 220 Ом для получения 3,08 вольт. Проверьте этот калькулятор напряжения LM317, чтобы увидеть, как я рассчитал свои показатели.

Теперь всё нужно спаять на печатной плате. Чтобы сделать аккуратные соединения, я использовал маленький калибровочный припой. Он быстрее нагревается и обеспечивает лучшее соединение.

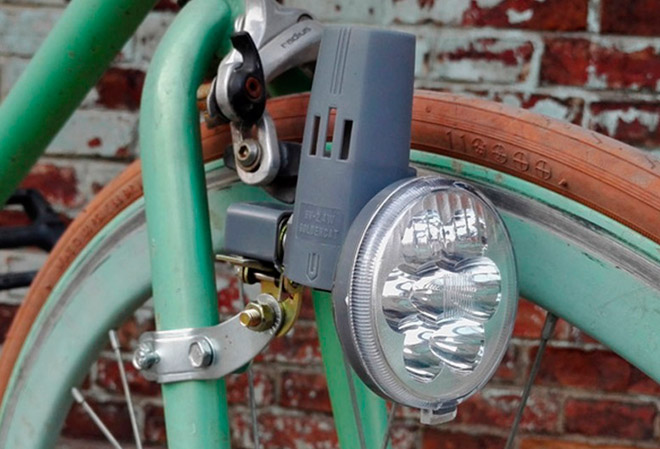

Бутылочная динамо машина

Этот вид получил свое название за внешнее сходство с обычной бутылкой. Бутылочная динамо машина для велосипеда была наиболее распространена у нас в стране во времена советского союза. Она имеет неоспоримые достоинства, в число которых входит:

• Простота установки и демонтажа;
• Возможность отключения;
• Невысокая цена.

В то же время, для бутылочного типа свойственны недостатки, которые в некоторых случаях делают ее установку нежелательной или вообще невозможной. К ним необходимо отнести:

• Установка влечет появление ассиметричной массы на вилке;
• Повышенная шумность при работе;
• Относительно малая выходная мощность;
• Сопротивление движению;
• Снижение эффективности при неблагоприятных погодных условиях;
• Повышение износа покрышки.

Все перечисленные недостатки предопределенны конструктивными особенностями, и без фундаментальных изменений устранить их невозможно.

Как выбрать динамо машину для велосипеда?

Прежде, чем выбрать динамку для велосипеда, рекомендуют обратить внимание на некоторые нюансы. А именно:

А именно:

Данный вид электрогенераторов иногда приводит фары в негодность. Чтобы сберечь свой осветительный прибор, лучше сразу поменять фару на ту, которая обладает полупроводниковым регулятором.
Бутылочная динамка во время низкой скорости тускло освещает путь. Любителям спокойной езды на велосипеде такой тип генератора не подойдет.
Динамка в виде втулки хорошо освещает при пониженной скорости байка. Такой факт стал возможен из-за низкочастотности переменного тока. Качество освещения будет становиться лучше при увеличении скорости.
Вместе с динамо втулкой целесообразно будет приобрести выпрямитель. Эта дополнительная деталь увеличит эффективность работы фар.
Мощность осветительного пробора для эффективности должна соответствовать мощности динамо втулки.
Желательно сверить совместимость размеров колес и типа динамки. Иначе владелец велосипеда рискует получить заклин в колесе

При такой проблеме сидящий на байке теряет равновесие.
Требуется обратить внимание на общий вес велосипеда (вместе с багажом). На втулке должна быть прописана допустимая масса

При превышении веса торможение будет недостаточным. Если меньше – торможение может привести к заклину колеса.
Динамка вырабатывает достаточно высокое напряжение. Поэтому нельзя прикасаться к клеммам при езде, или когда колесо в движении. Последствие обычно вызывает поражение током.

Электрогенератор для велосипеда не является предметом первой необходимости в комплектации. Но это устройство очень удобно в современном мире. С его помощью, особенно втулочных моделей, можно не только не беспокоится о передвижении в темное время суток, но и подзаряжать гаджеты и аккумуляторы.

Все-таки большинству байкерам нравится втулочный вариант динамки. И это несмотря на сложность установки и высокую стоимость по сравнению с бутылочным аналогом. Но бюджетный бутылочный генератор также привлекает многих доступной ценой и легкостью монтажа.

Эксплуатация динамо-машины для велосипеда

Тщательная установка динамо очень важна, при этом надо учесть угол, высоту и давление. Для запуска велосипедная динамо-машина бутылочного типа перемещается и подсоединяется, а динамо-втулка просто включается вручную или автоматически.

Эксплуатировать динамо надо строго по инструкции.

1. Перед тем, как крутить педали, проверяем вольтметр. Он должен показывать напряжение (12-13).
2. Выбираем режим низкой мощности, включаем генератор, должна загореться лампочка индикатора.
3. Крутим педали, постепенно увеличивая скорость, до включения генератора. Лампочка погасла, на вольтметре значение 13-14. Крутить педали надо быстро, чтобы схема могла поддерживать мощность.
4. Вело динамо-машина работает более эффективно при высокой мощности. При тяжелых нагрузках лучше запускать генератор на низкой мощности, а после отключения нагрузки переключить на высокую.

Принцип работы генератора электрического тока

Динамо-машина генерирует электрическую энергию благодаря принципу электромагнитной индукции. Обычно такое устройство конвертирует именно механические воздействия прямо в электрические импульсы. В его составе — ротор (открытая проволочная обмотка) и статор, в котором расположены полюса магнита. Ротор, не прекращая движения, все время вращается в силовом магнитном поле, что неизбежно приводит к возникновению тока в обмотке. Схему своего устройства динамо-машина представляет следующую. Вращающийся проводник, или ротор, пересекает магнитное поле и в нем генерируется ток. Концы ротора подведены к кольцу (коллектор), через них и прижимные щётки ток перемещается в электрическую сеть.

Установка динамо втулки

При установке бутылочного генератора трудностей не возникает, а вот втулка генератор для велосипеда, заставит вас поработать.

Прежде всего, поскольку сама конструкция такого генератора предусматривает установку в качестве несущей втулки, колесо придется снять и полностью разобрать. Предварительно позаботьтесь о комплекте укороченных спиц. После полной разборки, укрепите короткими спицами обод на втулке. Старайтесь ровно и равномерно установить, постепенно натягивая спицы, а после, подтягивая, укрепить обод окончательно. Затем необходимо сделать балансировку и проверить на биение и дисбаланс.

Установка динамо втулки

При установке бутылочного генератора трудностей не возникает, а вот втулка генератор для велосипеда, заставит вас поработать.

Прежде всего, поскольку сама конструкция такого генератора предусматривает установку в качестве несущей втулки, колесо придется снять и полностью разобрать. Предварительно позаботьтесь о комплекте укороченных спиц. После полной разборки, укрепите короткими спицами обод на втулке. Старайтесь ровно и равномерно установить, постепенно натягивая спицы, а после, подтягивая, укрепить обод окончательно. Затем необходимо сделать балансировку и проверить на биение и дисбаланс.

Сборка динамо

Динамо-машина своими руками собирается в несколько этапов:

1. Для основания подготовим доску размером 150х200 мм, толщиной 30 мм. Просверлим два отверстия с краев кольца электромагнитов.
2. Крепим корпус к основанию двумя шурупами так, чтобы электро­магниты расположились на одной горизонтальной линии напротив друг друга.
3. К бо­кам корпуса, чтобы он прочно сидел, подкладываем деревянные брусочки и привинчиваем их к основанию.
4. Затем через подшипник на корпусе пропускаем свободный конец оси якоря. Вставляем его на место между электромагнитами.
5. На подшипник подшипниковой стойки с внутрен­ней стороны надеваем щеткодержатель со щетками и вставляем конец оси якоря с коллектором. На коллектор предварительно должна быть надета толстая металли­ческая шайба или кольцо из проволоки.
6. Устанавливаем якорь так, чтобы он при вращении между электромагнитами, не задевал их и находился от них на одном расстоянии. Стойка крепится на основание двумя шурупами.

Шаг 1: Собираем запчасти

Если вы хотите собрать динамо машину своими руками, то вам понадобится несколько вещей. Вот их список:

Электроника:

1. 1x шаговый двигатель — я достал свой из старого принтера
2. 8 диодов — я использовал персональную силовую установку использовала 1N4001
3. 1x Регулятор напряжения — LM317T
4. 1x Макетная плата с печатная платой
5. 2х резистора — на 150 Ом и на 220 Ом
6. 1x радиатор
7. 1x Разъем для батареи
8. Цельная проволока
9. Изоляционная лента

Механические части:

• 1x держатель для велосипедного отражателя — я снял его с велосипеда, когда подключал свет.
• Алюминиевая угловая заготовка, вам понадобится кусок длиной примерно 15 см
• Маленькие гайки и болты — я использовал винты от принтера и некоторые другие б/у детали
• Маленькое резиновое колесо — прикрепляется к шаговому двигателю и трется о колесо при его вращении.

Инструменты:

• Дремель — он не совсем необходим, но делает вашу жизнь намного проще
• Сверла и биты
• Напильник
• Отвертки, гаечные ключи
• Макетная плата для тестирования схемы до того, как вы поставите всё на велосипед.
• Мультиметр
