Велогенератор 12 вольт постоянный ток на велосипед

Преимущества самодельного генератора

Самодельный генератор выигрывает у покупного более доступной стоимостью. Безусловно финансовая сторона важна, но устройство, сделанное своими руками – это прибор только с необходимыми и заявленными требованиями.

Стоит учесть, что выбранная конструкция непосредственно сказывается на КПД. Так в асинхронных генераторах потери КПД не превышают 5%. Лаконичность конструкции его корпуса с защитой мотора от влаги, грязи снижает потребность в частом техническом обслуживании. Асинхронный генератор более устойчив против скачков напряжения за счет выпрямителя на выходе, что предотвращает поломки подключенного оборудования.

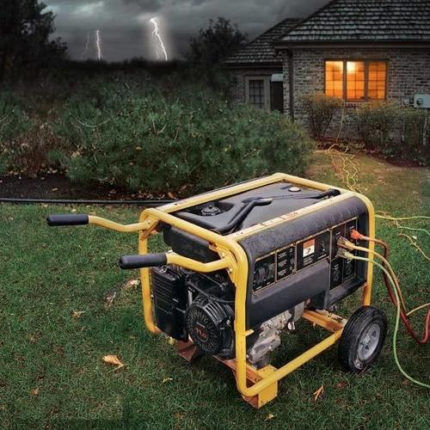

Самодельный генератор работает вне зависимости от удаленности ЛЭП, обеспечивая электроэнергией в любых условиях. Он преобразует энергию, используя доступный вид топлива

Такое устройство эффективно питает сварочные аппараты, лампы накаливания, компьютерную и мобильную технику с чувствительностью к перепадам напряжения. Имеет хорошую производительность и моторесурс.

Прибор – хорошая альтернатива обычным источникам электропитания, выручает при аварийном отключении электричества, экономит средства. Мобилен, малогабаритен, с простой конструкцией, легко поддается ремонту – можно своими силами заменить вышедшие из строя детали, узлы.

Кроме прочего, самоделка обладает небольшими размерами, поэтому с легкостью устанавливается даже в небольших помещениях.

Разместить самодельный генератор можно в небольшом помещении, за счет компактной конструкции прибор не требует много места для своей установки

В зависимости от от используемого типа топлива генератор требует лишь соблюдения мер предосторожности в процессе использования. В процессе эксплуатации самодельного генератора необходимо соблюдать технику безопасности: следить за электрическими кабелями, не допускать их перекручивания, не трогать оголенные провода руками и т.п

В процессе эксплуатации самодельного генератора необходимо соблюдать технику безопасности: следить за электрическими кабелями, не допускать их перекручивания, не трогать оголенные провода руками и т.п

Генератор электричества для велосипеда

Генератор электричества или динамо изобрёл в 1827 году А. И. Йедлик — венгерский электротехник и физик. Это произошло на шесть лет раньше, чем такое же изобретение представил миру Сименс, но Йедлик не запатентовал его.

Электрический генератор — устройство, предназначенное для преобразования механической энергии в электрическую. На велосипед электрический генератор устанавливается для получения электроэнергии, которая питает осветительные приборы велосипеда, а также в последнее время для подзарядки аккумуляторов мобильных телефонов, планшетных компьютеров, GPS навигаторов и других устройств, которые велосипедист имеет при себе.

Устройство генератора электричества для велосипеда

Если просто объяснить устройство генератора, то это катушка с проводом, которая вращается в магнитном поле статора. По закону Фарадея энергия вращения преобразуется в переменный ток, который подходит для осветительных приборов, но не подходит для других устройств, питающихся постоянным током, поэтому переменный ток выпрямляют с помощью диодного моста и стабилизируют, ограничивая максимальное значение напряжения.

Основной недостаток такого устройства для получения электроэнергии состоит в том, что генератор перестаёт выдавать энергию при полной остановке велосипеда, а также присутствует зависимость уровня напряжения от скорости велосипеда, что создаёт определённые неудобства. По своей конструкции генераторы для велосипеда делятся на виды:

Втулочный внутренний генератор

Генератор для велосипеда встраивается во втулку колеса: переднюю или заднюю. Неподвижный сердечник закреплён на оси колеса, а вокруг него вращается кольцевидный многополюсный магнит. Втулочные генераторы наиболее эффективные и тихо работают, имеют высокую цену.

Внешние генераторы — кареточный

Прикрепляется рядом с кареточным узлом, под нижними перьями рамы. Пружина прижимает ролик к покрышке колеса, которая передаёт ролику вращение.

Генератор на передней вилке

Наиболее распространённый тип генератора. Крепиться к вилке и также за счёт усилия пружины ролик генератора прижимается к боковой поверхности покрышки. Кареточный и бутылочный генераторы плохо работают в условиях большой влажности.

Современные аккумуляторные батареи вытесняют генераторы, благодаря небольшим размерам и способности выдавать большую мощность. Её значение для генератора составляет 3 — 6 Вт, тогда как аккумуляторы небольшого размера выдают до 15 Вт и более. В то же время, если аккумуляторы зарядить не имеет возможности, то генератор всегда выручит.

Также читать на эту тему:

Бесконтактный генератор электричества для велосипеда. Генератор может вырабатывать электрическую энергию, не прикасаясь к колесу, как классические генераторы. На рынке есть некоторые модели, которые также вырабатывают электричество не соприкасаясь с колесом, но при этом на колесе должны располагаться магниты…

Велосипедная фара. Длина луча. Слишком ближний свет не даёт времени оценить опасность и отреагировать на разъезд с препятствием. Слишком дальний свет не позволяет вблизи рассмотреть препятствие, когда оно уже вышло из светового пятна, а также требует использования более мощных источников света…

USB зарядка для велосипеда. Ничего сложного в ней нет, необходимо было только адаптировать уже существующие зарядные устройства к велосипеду. Отличие лишь в том, что домашние зарядные устройства питаются от сети, а здесь электричество вырабатывает генератор велосипеда…

Светодиоды пришли, и победили. Все знают слово светодиод. При его произнесении у обывателя возникают ассоциации с маленькой красной, белой или другого цвета светящейся точкой, которая символизирует, что работает какая-то функция или прибор включен. Но светодиоды бывают разные…

Приложения Runtastic для велосипедистов. Для велосипедистов Runtastic предлагает два приложения на русском языке Roadbike и Mountainbike. В каждое из них включено более 50-ти полезных и нужных функций для любителей и профессионалов велоспорта. Велосипедный компьютер Runtastic может…

velomasterclass.ru

Классификация ветровых электростанций для частного дома

Агрегат, преобразующий кинетическую энергию направленного потока воздуха (ветра) сначала в механическую энергию вращающегося ротора, а затем в электрическую энергию, имеет несколько названий – «ветрогенератор», «ветроэлектрическая установка» (ВЭУ), бытовое название – «ветряк». Их классификация предлагает три категории – промышленные для работы на производственных предприятиях; коммерческие, вырабатывающие электричество на продажу; бытовые для индивидуального использования.

В зависимости от расположения оси основного ротора в классификации имеются два типа устройств – вертикальный и горизонтальный. В устройствах вертикального типа ось турбины расположена вертикально по отношению к плоскости земли. Она может работать при небольшом ветре.

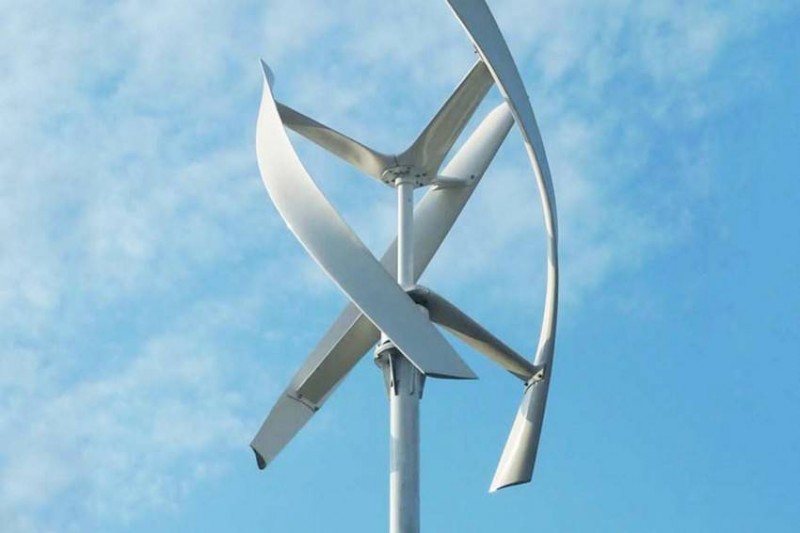

ФОТО: tcip.ruВетрогенераторы вертикального типа с ротором Савониуса

ФОТО: tcip.ruВетряк с многолопастным ротором

У машин горизонтального типа ось ротора вращается параллельно поверхности земли. Такие ветрогенераторы имеют большую мощность преобразования энергии ветра в электрический ток. Их предшественники электричество не вырабатывали, но мололи муку, качали воду и делали много других полезных дел.

ФОТО: YouTube.comПредшественник ветрогенераторов

ФОТО: sovet-ingenera.comВариант реализации ветряного двигателя горизонтального типаФОТО: YouTube.comСовременная модель ветрогенератора горизонтального типа

Ветрогенератор является отличным решением задачи обеспечения загородного дома электроэнергией. В некоторых ситуациях другого решения и не существует.

Виды конструкций для велосипедистов

Выделяют следующие типы велогенераторов:

• бутылочная динамо-машина;
• динамо-втулка;
• бесконтактный генератор.

Каждая из конструкций обладает рядом преимуществ и недостатков, поэтому велосипедисту следует заранее определить приоритеты: играет ли решающую роль стоимость, удобство обслуживания, уровень воспроизводимого шума или другие характеристики.

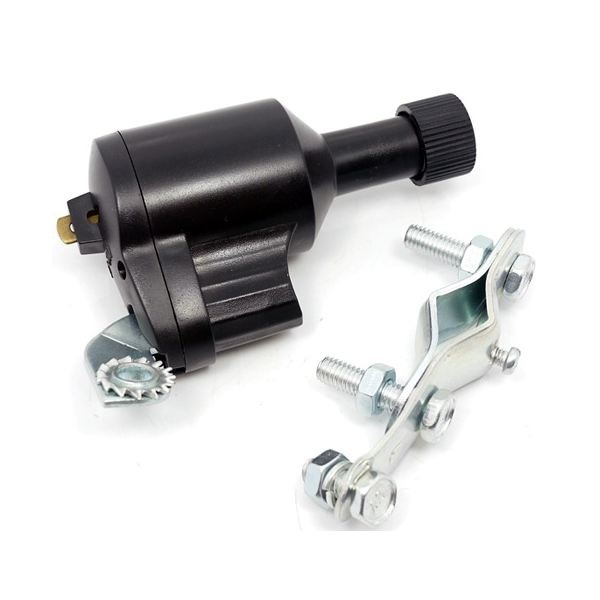

Бутылочная динамо-машина

Приспособление по форме напоминает бутылку. По сути, это небольшой электрический генератор, который крепится на боковую стенку велосипедной шины. Принцип работы: когда велосипедист движется, покрышка прокручивает ролик динамо-генератора.

В таблице рассмотрены преимущества и недостатки такого типа конструкций:

Плюсы	Минусы
Если выключить бутылочный генератор для велосипеда или заряжаемые устройства, фары, то прибор не будет создавать дополнительное сопротивление во время езды.	Устройство плохо переносит влажную погоду и начинает вырабатывать меньше энергии.
Приспособление устанавливается практически на любую шину.	Создание шума во время езды.
В среднем бутылочные приборы дешевле, чем конструкции других типов, но есть и исключения.	Во включенном режиме бутылочные динамо-машины сильнее затрудняют передвижение велосипедиста, чем динамо-втулки и бесконтактные велогенераторы.
	Динамо-машину сложно правильно установить неспециалисту: важную роль играет, под каким углом, на какой высоте идет соприкосновение с боковой стенкой шины.
	Приспособление необходимо перемещать и включать вручную. Автоматический режим не предусмотрен.

Важно: если велогенератор такого типа неправильно отрегулирован, то во время поездки он может зацепиться за спицы. Но в некоторых моделях предусмотрены дополнительные петли для предотвращения подобных ситуаций

Велосипедисту следует знать: падение на землю способно существенно повредить велогенератор. Перед каждой поездкой рекомендуется проверять, не ослаблены ли крепежные винты.

Динамо-втулки — это подвид динамо-машин, которые размещаются не на покрышке, а в ступице велосипедного колеса. Генератор создала английская производственная компания Sturmey-Archer, затем подобные приспособления стали выпускать производители Shimano и Schmidt.

В основе работы лежит многополюсный магнит, который располагается в ступице велошины и вращается вокруг неподвижной катушки, закрепленной на оси. Мощность для разных моделей разнится от 1,8 до 3 Вт.

Перед покупкой лучше ознакомиться с главными преимуществами и недостатками динамо-втулок:

В комплекте со многими туристическими велосипедами идут именно динамо-втулки. Стоит отметить, что такой велогенератор своими руками в домашних условиях смастерить возможно.

В бесконтактном типе электрогенератора велосипедная шина выступает ротором: на ней фиксируется специальный обод с закрепленными 28 магнитами с чередующимися разными полюсами. Статор в этой системе — индукционная катушка, вырабатывающая ток. Фары уже встроены в электрогенератор, поэтому электричество поступает напрямую.

Плюсы и минусы приспособления подробно представлены в таблице:

В целом велосипедисты отмечают, что яркость свечения фар на бесконтактных моделях примерно такая же, как у обычных аккумуляторных ламп. Тот, кто желает сэкономить, может собрать бесконтактный генератор для велосипеда своими руками.

Портативные электрогенераторы — это девайс, который пригодится каждому велосипедисту. Лучше остановить свой выбор на бесконтактных приборах или динамо-втулках, но при ограниченном бюджете удастся найти интересные и не очень шумные бутылочные модели

ТОП-производителей, на которых стоит обратить внимание: Shimano, CadenceX, Sturmey-Archer, Schmidt

Существует специальное устройство, которое может вырабатывать энергию питания. Таким аппаратом является велогенератор. Получаемая электроэнергия абсолютно бесплатная. Процесс выработки происходит путем прокрутки педалей. По разновидностям генераторов велосипедного происхождения существует 4 типа:

• Бутылочный.
• Втулочный.
• Бесконтактный.
• Кареточный.

Довольно тесно и практически неразрывно связано учащенность педалирования с выдачей силы тока, а также напряжения. Данное воспроизведение присуще для всех разновидностей генераторов. Выдается ток велосипедным генератором только переменный. Чтобы был ток постоянный, необходимо установить выпрямительный мост. Он состоит из специализированных ламп диодного происхождения. Или же можно установить выпрямитель из двух полупериодов. Купить генератор на велосипед можно в специальных магазинах, а также на авторынках.

Сборка.

Начнём с радиатора. Нам понадобится болт M10, шайба, гайка M10. Для оптимальной фокусировки фары Busch+Müller Lumotec Halogen видимая длина резьбы болта должна составлять 31.5 мм. В других фарах для настройки фокусировки возможно потребуются болты другой длины. Начиная от кончика болта по его краю прорежьте две выемки длиной 2 см (в области резьбы). Они предназначены для кабелей к светодиоду.

Удалите лампочку и цилиндрическую пружину сзади фары. Просверлите отверстие 9.5 мм точно через центр пластмассовой части. Выверните 2 контакта и припаяйте тонкие проводки к ним. Установите радиатор через только что просверленное отверствие. Нанесите клей на резьбу для того, чтобы радиатор оставался на своём месте и не вращался. Припаяйте светодиод к проводкам с соблюдением полярности.

Теперь приклеиваем светодиод к концу болта теплопроводящим клеем. Я использую клей на основе серебра производства «Arctic Silver». Он широко распространён в компьютерной индустрии. Убедитесь, что светодиод точно отцентрирован по отношению к пластмассовой части (возможно даже не точно посередине болта)! Как только правильно установите светодиод, прижмите его неодимовым магнитом к болту, пока клей не засохнет.

Протолкните кабели в желобки вдоль болта и приклейте их.Соберите заднюю часть и рефлектор. Готово!

Модифицированный фонарик электрически не совместим со стандартным фонариком. Для подключения к динамо-машине соберите одну из схем представленных на странице схем светодиодных драйверов фар к динамо-машинам.

Примечание 1:Возможно по схеме динамо-машину и фонарик необходимо подсоединять к велосипедной раме.

Примечание 2: Фонарик Lumotec Halogen содержит диод защиты от перегрузки по напряжению, который срабатывает выше 9 В. Напряжение светодиода никогда не будет выше этого уровня, поэтому его можно не удалять.

Как сделать генератор для велосипеда самостоятельно?

Электрогенератор можно сделать самостоятельно в домашних условиях. Для этого за основу берется шаговый мотор.

Характеристики у мотора для осветительного прибора должны быть:

• Напряжении – 2.88 Ватт,
• Сопротивление – 1.2 Ом,
• Номинальный ток – 2.4 А.

Установить такую конструкцию можно у втулки на заднем колесе.

Необходимые материалы и инструменты

Для создания оптимального электрогенератора понадобятся материалы:

• Пластиковая лента (гибкого материала) для маховичка.
• Светодиоды выпрямительного 4 типа, компании 1N400 –4 пары.
• Регулятор линейного напряжения (стабилизирующий) компании LinearRegulatorStandardRegulatorPos.
• Резистор одноваттныйCF-100.
• Резистор 1206 на 820 Ом.
• Резистор для диода до 0.25 Ватт.
• Одноваттный диод.
• Проводки.
• Конденсатор на 1 мкФ.
• Емкость для помещения генератора (пластиковая коробка).
• Пластина для дополнительного пространства при креплении (по необходимости).

Инструменты:

• Клеевой пистолет (клей-герметик),
• Сварочный аппарат,
• Плоскогубцы,
• Острый нож.

Порядок действий

Для создания электрогенератора своими руками нужно придерживаться порядка действий:

Создание передаточного кольца. Ток должен поступать от вращений колеса к маховичку (или колесику) мотора через соединение – передаточное кольцо. Для этого следует пластиковую ленту скрутить в кольцо и заварить концы.

По бокам вырезаются прорези для посадки под спицы. Глубина не должна превышать четверть толщины скрученной ленты. Далее следует установка кольца на спицы. Закреплять лучше внутри клеем-герметиком, чтобы конструкция крепче держалась.

После этого можно приступить к созданию самого генератора:

Диоды 1N4004 нужно спаять до параллельного состояния.
Конденсатор прикрепляется посередине концов схемы + и -.
К конструкции прикрепляются резисторы и стабилизатор скачков напряжения.
После этого одноваттный светодиод с резистором крепятся к фарной цепи.
При помощи проводов фара соединяется с конденсаторами.
Требуется соединить электрогенератор и электрическую цепь.
Для удобства можно установить выключатель между конденсаторами. Его принцип действия будет в замыкании или размыкании цепи. Это позволит велосипедисту выключать фары даже при езде.
Далее закрепляется электрическая схема на раму велосипеда, а оставшиеся провода фиксируются хомутиками.
После этого к перьям можно прикрутить мотор и установить маховик поверх пластиковой конструкции. При отсутствии места рекомендуется приварить пластину с отверстиями к раме.
Обязательная проверка в конце: маховичок передвигается синхронно с колесом велосипеда. При вращении фара включится

Стоит обратить внимание, что на низкой скорости свет имеет мерцательный эффект.

Электрогенераторы делятся на три основных типа:

• Динамо-втулка (у бюджетных вариантов низкая мощность, тусклое освещение, но не воздействует на колесо),
• Бутылочный электрогенератор (трение о колесо, перевес на одну сторону),
• Бесконтактный электрогенератор (высокая стоимость).

Можно сделать электрогенератор своими руками при наличии инструментов и компонентов для сборки. Проще всего сделать динамо-втулку из подручных средств. Создание своими руками бесконтактного электрогенератора требует большей подготовки и материалов.

Электрогенератор перенаправляет ток в фару для ее работы. Это удобно при поездках в ночное время суток вдоль шоссе, на отведенных местах, по городу. Хорошее освещение обеспечивают мощные электрогенераторы или стабильное быстрое вращение колеса.

Электрогенератор из велосипеда

Можно ли сделать электрогенератор из велосипеда? Как в Бразилии генерируют электричество. Где применить велосипедный генератор. Что нужно для его изготовления. Как просто сделать вело-электрогенератор.

Многие из нас, наверное, задавались вопросом: вот если бы к велосипеду приделать генератор, то сколько электроэнергии можно выработать? А учёные уже давно подсчитали — велосипедист в зависимости от уровня подготовки может выработать от 0,15 до 0,25 КВт/ч.

Хотя есть и рекорды. В ходе одного из испытаний удалось выработать 12 КВт/ч за 24 часа. Но это не предел, компания Siemens заявила, что создала установку при помощи которой человек за час смог получить 4,2 КВт/ч. А вот 62-летний изобретатель Manoj Bhargava собрал уникальный велотренажёр. Занимаясь на нём всего один час можно обеспечить электроэнергией небольшой дом на целые сутки. Учёный надеется, что Free Electric (так он назвал своё изобретение) поможет решить проблемы с электроснабжением в странах третьего мира. Посмотрим видео о нём:

https://youtube.com/watch?v=Cgb9lfKW_d4

Теперь посмотрите на фото ниже. Как думаете, чем занимаются эти люди?

Это заключённые, нарушители порядка колонии, в одной из бразильских тюрем вместо карцера вырабатывают электричество. Они заряжают аккумуляторы, которые ночью используются для питания осветительных фонарей города Santa Rita. А идея взята начальником этого заведения в женской тюрьме Феникса (штат Аризона, США). Там осуждённые крутят педали по 16 часов в сутки и это им засчитывается за сутки отсидки. Таким образом они сокращают себе срок.

Генератор

Если от вращения мотора она загорится, все в порядке. Мотор переделывают в генератор. Для этого:

• перематывают обмотку статора;
• добавляют на ротор неодимовые магниты, их крепят в высверленные отверстия в полюсах или по диаметру станины,
• эпоксидной смолой или другим двухкомпонентным клеящим составом заливают пустоты между магнитами;
• оборачивают ротор плотной бумагой.

Трехфазная обмотка предпочтительнее, она снижает амплитуду изменения тока, повышает КПД генератора.

Фазы попеременно заменяют друг друга. Снижается уровень вибрации, уменьшается шумовой эффект. Повышается срок службы, дольше не вырабатывается крепежный вал.

Конструктивные особенности динамо втулки

Поскольку этот тип генератора набирает популярность, остановимся на некоторых его особенностях, которые необходимо знать и понимать.

Прежде всего, если бутылочный генератор вырабатывает постоянный электрический ток, то динамо втулка для велосипеда генерирует переменное напряжение. В чем разница? Попробуем разобраться, не углубляясь излишне в электродинамику.

Постоянный ток имеет полюса: «плюс» и «минус». Такой ток всегда течет в одном направлении от плюса к минусу. Переменное напряжение не имеет полярности. Для того, чтобы горела обычная лампа накаливания, не имеет значения то, какой будет ток, постоянный или переменный. Но для светодиодной фары все обстоит иначе: светодиоды будут работать только при постоянном токе и правильном подключении. Если устанавливается динамо втулка на велосипед, то подключать светодиодную фару необходимо через специальный выпрямительный мост. Это будет актуально для любых потребителей энергии, рассчитанных на питание от источника постоянного тока.

Устройство и принцип работы

Генератор постоянного тока

Перед тем как изготовить электрогенератор своими руками в чисто домашних условиях потребуется ознакомиться с его конструкцией и разобраться, как он работает. Основой такого устройства является многосекционная обмотка, располагающаяся на неподвижном статоре. Внутри помещается подвижный якорь (ротор), в конструкции которого предусмотрен постоянный магнит. Эта часть генератора посредством специального приводного механизма связана с движителем, приводимым во вращение от ветряка или бензинового двигателя. В качестве привода допускается использовать альтернативные энергоресурсы (вода или тепло, образуемое при сгорании дров, например).

Порядок работы:

• при вращении ротора его магнитные линии пересекают э/м поле статорных катушек;
• благодаря этому, согласно закону индукции Фарадея, в них наводится ЭДС соответствующей величины;
• к катушкам статора подключается нагрузка, переменный ток в которой меняется по синусоиде.

Этот принцип действия распространяется на все образцы электрических машин без исключения (независимо от типа привода).

Эффективно работающий генератор электрического тока, своими руками изготовленный из подсобных деталей, способен решить целый ряд бытовых проблем. Самодельные изделия традиционно используются для выработки электрической энергии, достаточной для питания домашней электросети. Помимо этого от агрегата может работать не очень мощное сварочное оборудование или водяной насос для полива грядок на даче. Изготовленное в виде ветряного генератора изделие допускается эксплуатировать на даче и в походе.

Типы ветрогенераторов и принцип их работы

Как промышленные, так и самодельные ветрогенераторы бывают разными.

Их классифицируют по нескольким признакам:

• Особенности вращения ротора с прикрепленными к нему лопастями – вертикального или горизонтального. Первые меньше реагируют на негативные факторы окружающей среды, а вторые отличаются более высоким КПД.
• Количество лопастей. Самыми практичными считаются трехлопастные установки, но лопастей может быть больше или меньше.
• Материал. Для изготовления лопастей используют различные материалы – жесткие или парусные. Первые обычно долговечнее, а вторые дешевле.
• Шаг лопастей. Он может быть фиксированным или изменяемым.

Проще всего изготовить горизонтальный ветрогенератор. Люди без особого опыта выбирают именно такую конструкцию, однако некоторые умельцы предпочитают приложить на изготовление малошумной и эффективной вертикальной установки

Горизонтальные ветряки удобны тем, что для их создания не нужны высокоточные расчеты, сама конструкция проще в изготовлении и запускается при малейшем ветре. Минусы – сильный шум при работе и громоздкость.

Вертикальный ветрогенератор подойдет людям, готовым тратить время и силы на сборку и обслуживание сложной, зато компактной конструкции. Рекомендуем посмотреть пошаговую инструкцию по изготовлению вертикального ветрогенератора своими руками.

Преобразующие устройства ветрогенератора трансформируют электрический ток, что приводит к большим потерям энергии. В зависимости от особенностей приборов эти потери могут достигать 15-20%

Работает ветрогенератор за счет вращения лопастей, прикрепленных к ротору. Сам ротор зафиксирован на валу генератора, который вырабатывает электроток. Энергия передается в аккумуляторы. Здесь она накапливается и питает бытовые электроприборы.

Ветряную установку оснащают контроллером, который преобразует переменный трехфазный ток в постоянный и управляет зарядкой аккумулятора. В схеме установки обязательно учитывают, что после аккумулятора должен быть подключен инвертор.

Бутылочный велогенератор: особенности, плюсы и минусы

Познакомимся с другим источником энергии – бутылочным, или «шинным» преобразователем.

Бутылочный электрогенератор – закрытый корпус с вращающимся резиновым роликом снаружи, закрепленный на переднюю вилку. В корпусе находится непосредственно преобразующее устройство – обмотка и магниты. Движение магнитного поля достигается за счет зацепления ролика с покрышкой и прямой передачи на него механической энергии с колеса. Чем выше скорость движения, тем сильнее полярность внутри генератора и больше выдаваемое напряжение.

«Бутылка» боится падений велосипеда

Преимущества «бутылок»:

• возможность отключить за ненадобностью – достаточно отодвинуть ролик вбок;
• легко установить на любой тип велосипеда;
• недорогие в сравнении с втулочными генераторами.

К слабым сторонам относятся:

• весовой перекос: масса порядка 250 г, крепится «бутылка» с одной стороны;
• низкая эффективность в мокрую погоду – ролик проскальзывает по покрышке;
• шум, высокое трение на скоростях;
• износ боковин покрышек;
• долго регулировать наклон и положение.

Отдельно стоит упомянуть кареточный велосипедный генератор. Корпус его закреплен в области педального узла – каретки, под нижними перьями. Вращение магнитному устройству задается роликом, который находится в зацеплении с задним колесом байка. Фиксацию ролика на покрышке обеспечивает зажимная пружина.

Покупатель AliExpress

12.11.2016

| Комментариев нет

Велогенератор

Цена на момент покупки: 2003.22 рублей.

Время получения товара с момента заказа на сайте: 33 дня.

Размеры (Д х Ш х В) вместе с креплением, см: 10 х 4 х 13.

Ёмкость встроенного аккумулятора: 1000 mAh.

Получаемый ток: 5V / 1A.

Комплектация: генератор, стяжки.

Упаковка: картонная коробка, упакованная в мягкий пакет.

Ссылка на велосипедный электрогенератор

Помнится, в детстве, когда у каждого мальчишки во дворе был велосипед, мы любили — как сейчас модно говорить — тюнинговать своих коней. Но тогда выбор «украшений» был не особо велик. Да и на покупки нужны деньги. А вот прицепить лишний катафот, обмотать ручки изолентой, накрутить разноцветную проволоку на спицы или облепить раму наклейками — это было доступно каждому. И стоит ли говорить, что появление на чьём-нибудь велосипеде какой-то особенной «приблуды» автоматически делало его хозяина элитой:) Эх, детство…

Одной из таких «элитных» вещей в моем детстве был фонарик со своим электрогенератором. Вот что-то типа этого набора:

Велогенератор из детства

Сам генератор (устройство в виде бутылочки с колесиком на конце) крепится на раму около колеса, а фонарик на руль. От фонарика к генератору идет проводок. Генератор, прикрепленный к раме, имеет два положения: активное — колесико непосредственно касается шины велосипеда; неактивное — генератор отведен немного в сторону от колеса. Принцип прост — колесо велосипеда крутится во время езды, и, если генератор в активном состоянии, то его колесико, касаясь колеса велосипеда, тоже крутится. Ну и в генераторе вырабатывается ток по принципу электромагнитной индукции (надеюсь, все помнят опыт из школьной физики). Этот ток и передается на фонарик, от чего последний светится.

Это лирика… На самом деле, вещь была не очень удобной. Жутко жужжала. Да и свет фонарика, как правило, был мерцающим и его интенсивность зависела от того, насколько быстро крутится колесо. Остановишься — свет погаснет. И если на колесе проглядывалась «восьмерка» или налипла грязь — эффективность устройства заметно падала. Однако, в детстве мы этого не замечали. Главное — свет был! И без батареек!

Что ж, прогресс не стоит на месте. Даже в таком вопросе, как велогенераторы

Изготовление коллектора и щеткодержателя

При сборке динамо-машины, в частности коллектора и щеткодержателей, требуется внимание и аккуратность

Коллектор можно изготовить из трубки (медь, латунь) или собрать из пластин. Потребуется трубка диаметром 20-25 мм и длиной 25—30 мм, которая распиливается на 4 равные части. В пластинах просверливаются по два двухмиллиметровых отверстия. Затем вырезаем цилиндр (диаметр 20-25 мм, длина 25 мм) из фибры или эбонита, подойдет и сухое дерево. В центре цилиндра делаем отверстие, чтобы он плотно мог войти на ось якоря. Пластинки крепим к цилиндру с помощью мелких шурупов, каждый раз оставляя между ними пространство в 1-2 мм. Можно использовать скрутки из проволоки и изоляционную ленту. Шурупы не должны касаться оси, иначе будет замыкание. Зазоры между пластинами заполняем канифолью.

Щеткодержатель со щетками применяется для снятия напряжения в коллекторе. Щетки должны выдвигаться и поворачиваться вокруг оси якоря, чтобы менять силу и угол нажима на коллектор. Основание толщиной 10 мм изготовим из фибры, эбонита или пропарафиненного дерева. Просверлим в нем три отверстия, чтобы для двух крайних подошли болты. Берем болты из меди или радиоконтакты по 35 мм. Болтики, закрепляющие щетки, вкручиваем с гайками для зажима. Отверстие в центре должно быть равно диаметру трубки из меди, которая использовалась для первого подшипника в корпусе. Напротив центрального отверстия в торце колодки просверливаем сквозное отверстие и делаем нарезку под крепящий винт. Берем винт (для дерева – шуруп) с прорезью или гранями на головке. Делаем отверстие чуть меньше диаметра винта, вворачиваем винт. Сначала на 2-3 оборота ввернуть, потом вывернуть, повторяя до тех пор, пока он не будет свободно входить на три оборота. Затем точно также винтом обрабатываем следующий проход. Делаем подшипниковую стойку, в верхнем конце которой просверливаем отверстие, вставляем отрезок медной трубки и припаиваем. Щетки можно сделать разными способами, из медных, латунных пластин или приготовить угольные щетки. Это могут быть пластины длиной 40-50 мм с сечением 10-15 мм. На конце щетки просверливаем продолговатое сквозное отверстие длиной 20 мм под болтики. Такое отверстие позволит менять нажим, приближая щетки к коллектору. Крепим щетки шайбами. Чтобы щетки плотно касались коллектора, затачиваем их концы наискось.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

• с вертикальной осью вращения;
• с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

• количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
• материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
• шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.
