Liitokala lii-500

Упаковка

Поставляется устройство в невзрачной картонной коробке. Из опознавательных знаков на ней присутствует только маркировочная наклейка. В коробке находится само зарядное устройство, блок питания к нему, автомобильный адаптер на 12 В и инструкция-гармошка на английском языке.

Сама инструкция. Обладая минимальными познаниями в английском языке, из неё можно почерпнуть основные сведения об устройстве и приёмах работы с ним. Если вы совершенно не владеете английским, то в сети можно найти её русский перевод в виде PDF файла.

Теперь немного о комплектации. Начнём с автомобильного адаптера. На его кабеле присутствует наклейка, предупреждающая о том, что этот адаптер можно подключать только к бортовой сети с напряжением 12 В.

Сетевой адаптер с евро-вилкой. Проблем с его подключением к нашим розеткам не будет.

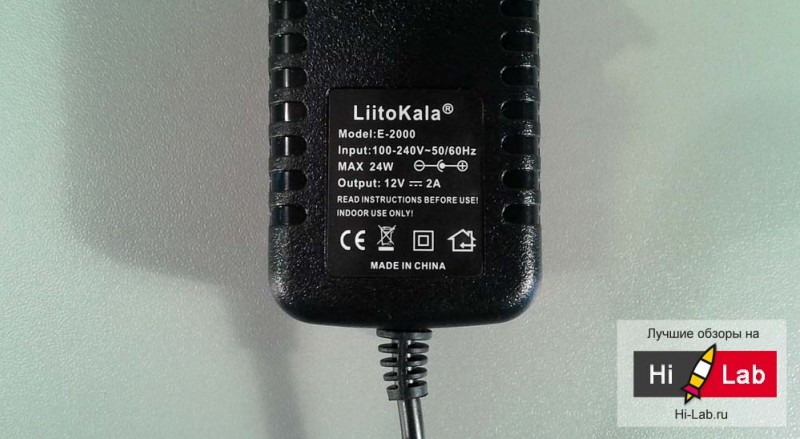

Характеристики блока питания крупным планом. Выходное напряжение 12 В и ток 2 А. Выходная мощность до 24 ватт, что обеспечивает возможность зарядки током до 1 А на каждый из четырёх каналов аккумуляторов.

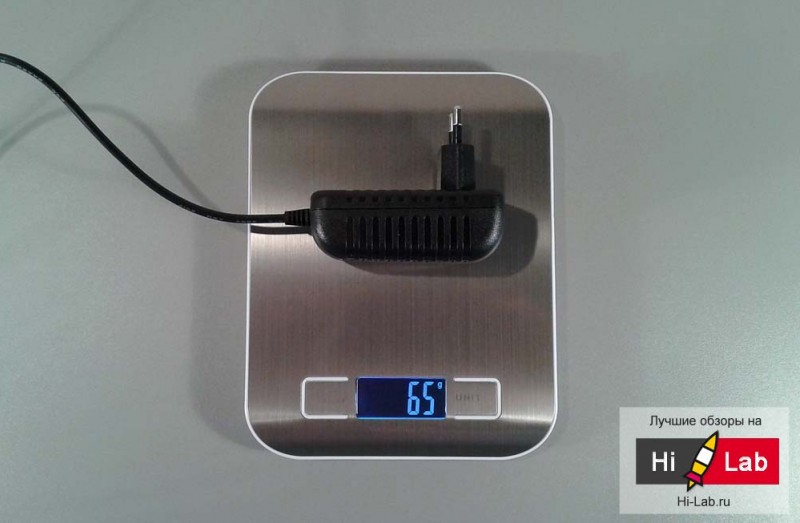

Адаптер очень лёгкий и весит всего 65 грамм.

Работа

Теперь немного о работе с LiitoKala Lii-500. Устройство имеет четыре режима работы: заряд, быстрый тест («FAST TEST»), нормальный тест («NOR TEST») и пауэрбанк. Режимы выбираются нажатием на кнопку «MODE».

Режим «заряд» (CHARGE)

Это самый простой режим работы — соответствующей кнопкой выбирается один из аккумуляторов и кнопкой «CURRENT» задаётся необходимый ток его заряда из четырёх доступных значений «300», «500», «700» или «1000» миллиампер. Это всё. Аккумуляторы заряжаются и на экране отображается залитая в них ёмкость (а также время зарядки, внутреннее сопротивление аккумулятора и прочие характеристики).

Зарядка автоматически различает установленный в неё тип аккумуляторов и прекращает заряд при достижении нужного напряжения на них.

Режим «быстрый тест» (FAST TEST)

В этом режиме аккумуляторы сначала разряжаются, а затем полностью заряжаются. Можно выбрать из четырёх значений зарядного тока «300», «500», «700» или «1000» миллиампер, при этом автоматически задаются токи разрядки — 250 мА для двух первых токов зарядки и 500 мА для двух последних.

Этот режим используется для тренировки Ni-MH аккумуляторов и для быстрой оценки ёмкости литий-ионных аккумуляторов.

Режим «нормальный тест» (NOR TEST)

Это более продвинутый режим, состоящий из трёх этапов: полной зарядки, разрядки с записью реально отданной аккумуляторами ёмкости и последующей полной зарядки. Этот тест позволяет более точно определить реальную ёмкость аккумуляторов, поскольку она измеряется непосредственно при отдаче тока на нагрузку.

Выбор значений токов зарядки и разрядки полностью аналогичен предыдущему режиму.

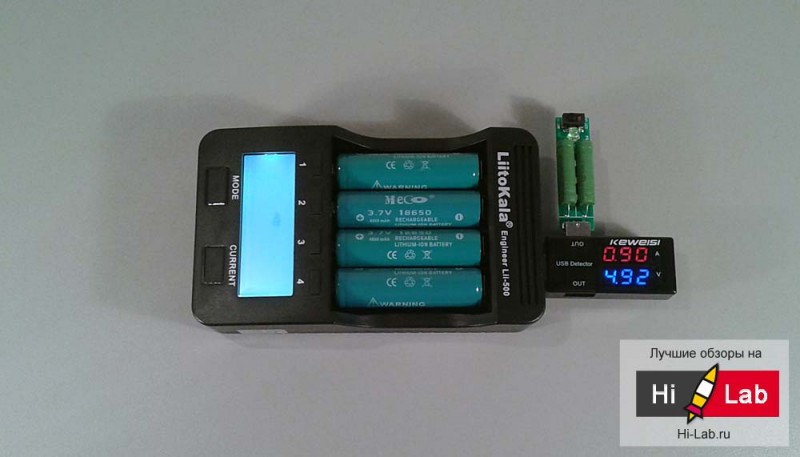

Режим пауэрбанка

Это зарядное устройство можно использовать в качестве пауэрбанка. Для этого достаточно отсоединить питающий провод и вставить в устройство литий-ионные аккумуляторы (с никель-металл-гидридными аккумуляторами этот режим не работает). Вставлять можно любое количество аккумуляторов и в любые слоты.

На выходе стандартный USB разъём со стандартным напряжением 5 В и током до 1 А. И этот выход можно использовать для любых целей подзарядки других устройств или питания любой аппаратуры, способной питаться от USB разъёма.

В Lii-500 встроена защита и устройство не даст в этом режиме разрядить аккумуляторы в ноль, при достижении минимально допустимого порога USB выход отключится.

Инструкция на русском для Liitokala

К сожалению, инструкции на русском для Liitokala Lii-500 в комплекте нет. Но в этом разделе мы подробно рассмотрим, как пользоваться зарядным устройством Liitokala.

• Для начала нужно установить аккумуляторы в ячейку. Для этого нужно оттянуть контакт с полярностью минус пальцем. Он имеет пружинный механизм и особых усилий для этого прикладывать не потребуется. Установить аккумулятор нужно разъемами + к + и – к –.
• Затем нужно выбрать режим зарядки аккумулятора. Если этого не сделать автоматически включится режим CHARGE. Для того, чтобы выбрать режим зарядки в устройстве Liitokala Lii-500, нужно зажать кнопку «MODE», а затем уже можно переключить режимы одним нажатием на нее же.
• После этого нужно выбрать каким током будет осуществляться зарядка аккумулятора. Автоматически зарядное устройство Liitokala Lii-500 установит ток на 500 mA. Чтобы выбрать другой ток, сразу после выбора режима зарядки (если еще не пошел процесс зарядки) нажимайте на кнопку «CURRENT». Если зарядка уже началась, а выбрать нужный ток не удалось, еще раз зажмите кнопку «MODE», а затем нажимайте кнопку «CURRENT», пока не выберите нужно значение.
• Выбрав все параметры останется только ждать завершения процесса зарядки. Когда Liitokala Lii-500 зарядит аккумулятор, появится надпись «END» на экране. После этого аккумулятор можно будет извлекать.

В ячейках можно одновременно заряжать до 4 аккумуляторов. Их зарядка не будет связана. Если один аккумулятор уже зарядился, а остальные 3 еще нет, заряженный аккумулятор можно смело извлекать. Остальные аккумуляторы продолжат зарядку, а на пустое место можно установить следующий аккумулятор.

Во время процесса зарядки каждый аккумулятор будет иметь персональные данные на дисплее. Для того, чтобы увидеть информацию об аккумуляторах нужно нажимать на кнопки «1», «2», «3» и «4». Нажав, например, на кнопку «3», Вы увидите информацию про аккумулятор установленный в третью ячейку.

Рассмотрим зарядку

Спереди находится четыре слота для аккумуляторов и LCD дисплей. Ползунки тугие, но ходят хорошо и нигде не застревают и нигде не трутся. На месте слотов так же есть обозначение полярности аккумуляторов. Дисплей изначально был прикрыт пленкой, но я пленку сразу убрал. Сам дисплей выглядит качественно, но при надавливании на него немного впадает в корпус.

На обратной стороне зарядки можно увидеть логотип с основными характеристиками (которые следовало перенести на коробку). Помимо этого есть 6 винтов для разборки корпуса. Есть ещё небольшие углубления снизу и сверху, и если присмотреться, то можно заметить, что в этих углублениях есть сквозные отверстия, которые сделаны для охлаждения. Ну и последнее, про что можно тут сказать — есть четыре пластиковые «ножки», которые должны не давать скользить зарядке на столе, но так как они пластиковые, а не резиновые, никакого толку от них нет.

Слева, справа и снизу ничего, а вот вверху находится USB разъем, с помощью которого зарядку можно использовать как повербанк и разъем для питания.

Качество сборки неплохое, пластик вроде качественный. Немного впадающий дисплей можно легко исправить, просто разобрав зарядку.

Дисплей и управление зарядкой.

Хоть слотов для аккумуляторов четыре, экран отображает информацию только для одного. Хотя в такое большое место можно было уместить информацию сразу для всех аккумуляторов. Как не трудно догадаться, подписанные на корпусе кнопки «1, 2, 3 и 4» выводят информацию о выбранном слоте. На дисплее в верхнем ряду дублируется номер выбранного слота.

Под дисплеем находится ещё две кнопки — MODE и CURRENT. C помощью первой выбирается режим зарядки, а с помощью второй кнопки можно выбрать силу тока для каждого аккумулятора. На дисплее выбранная информация тоже выводится — режим слева, а сила тока справа. В центре дисплея указывается напряжение, чуть ниже залитая/отданная ёмкость в mAh, а в нижнем ряду находится таймер (считает в часах и минутах) вместе с показателем внутреннего сопротивления аккумулятора. Для каждого слота (т.е. для каждого аккумулятора) все значения свои. Если в каком-то слоте аккумулятора нет, то при выборе этого слота ничего не произойдёт.

Дисплей яркий, но подсветка работает только 10 секунд, после чего пропадает. Данные можно прочитать и без подсветки, но только днём или при нормальном освещении. Чтобы подсветка снова заработала нужно нажать любую (а лучше не любую) кнопку, например на номер слота.

Обзор зарядного устройства Liitokala

У производителя Liitokala имеются несколько видов зарядных устройств. Liitokala Lii-500 дает наиболее полную информацию об аккумуляторах, так что при покупке я выбрал именно эту модель. Liitokala Lii-500 показывает вольтаж аккумуляторов, а также в некоторых режимах работы может показать реальную их емкость.

Обзор зарядного устройства Liitokala начнем с рассмотрения режимов его работы:

1. CHARGE – самый простой режим. В нем зарядное устройство Liitokala Lii-500 заряжает аккумулятор до предела. Это наиболее быстрый способ зарядки аккумуляторов. Однако, с помощью него нельзя узнать точную емкость аккумулятора.

Дело в том, что Liitokala Lii-500 показывает количество заряженной емкости, а не сам максимальный объем аккумулятора. С помощью режима CHARGE зарядка может начинаться не с нуля, ведь аккумулятор может быть разряжен только на 70 или 80%.

Также аккумуляторы дольше служат, когда проходят полный цикл разрядки-зарядки. Остальные режимы зарядного устройства Liitokala Lii-500 перед зарядкой полностью разряжают аккумулятор. Поэтому рекомендую использовать режим CHARGE только в редких случаях при полном отсутствии времени.

FAST TEST – на мой взгляд, наиболее приемлемый режим зарядки аккумуляторов. В этом режиме аккумулятор сначала полностью разряжается, а потом заряжается до своего максимума.

NOR TEST – этот режим зарядки в Liitokala Lii-500 наиболее долгий. В нем аккумулятор сначала полностью разряжается, затем заряжается до максимума, потом снова полностью разряжается и лишь после этого происходит финальная зарядка до максимального объема заряда.

Я использую NOR TEST лишь при первом использовании аккумулятора. Дело в том, что первые зарядки могут показывать разный реальный объем аккумулятора. Наиболее правдивый объем аккумулятора можно узнать только с 3-4 его зарядки. Поэтому режим NOR TEST в зарядном устройстве Liitokala Lii-500 позволяет наилучшим образом протестировать аккумулятор.

Заряд аккумулятора можно производить 4 токами: 300 mA, 500 mA, 700 mA, 1000 mA. Стоит знать, что если для заряда аккумулятора используется режим с начальной разрядкой аккумулятора, то используя ток в 500 mA, аккумулятор будет разряжаться током 250 mA.

Если в двух словах объяснить разницу между 300 и 1000 mA, то она заключается в том, что на 300 mA можно зарядить аккумулятор до его максимального предела. На 1000 mA этого сделать не получится, но зато зарядка и разрядка будет проходить намного быстрее. 300 и 500 mA наиболее приемлемы для зарядки аккумуляторов.

С помощью зарядного устройства Liitokala Lii-500 с АлиЭкспресс можно заряжать практически все распространенные виды аккумуляторов. Например, аккумуляторы ААА, АА, а также аккумуляторы 3.7v 18650 и многие другие.

Еще одним замечательным бонусом для владельцев Liitokala Lii-500 будет то, что его можно использовать как повербанк и заряжать от него свои гаджеты. Однако, следует знать, что зарядное устройство Liitokala сможет работать как повербанк только если установить в него аккумуляторы 3.7v, то есть с аккумуляторами типа АА или ААА данная функция не сработает.

Режимы работы.

При нажатии на кнопку MODE можно выбрать один из трёх режимов — Charger (обычная зарядка), Fast Test или же NOR Test.

1) Charger.

После установки аккумулятора в зарядку по умолчанию выбирается именно данный режим. В нём можно поменять только силу тока (для каждого слота отдельно). Доступно четыре варианта: 300, 500, 700 или 1000mA. Очень удобно, что для каждого слота можно выбрать разный ток. Во время зарядки на дисплее выводится напряжение аккумулятора, залитая ёмкость за время зарядки, общее время зарядки и внутренне сопротивление. Информации про тип установленного элемента нигде нет.

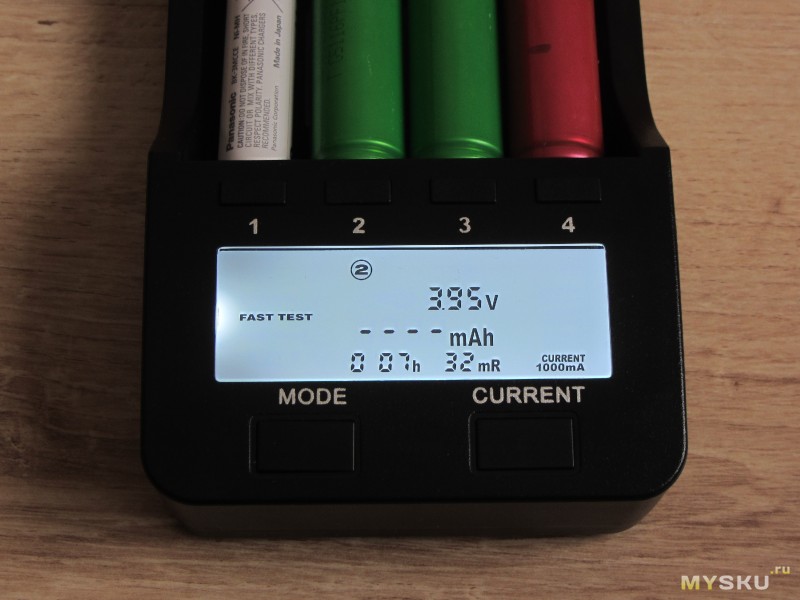

2) Fast Test.

В данном режиме установленные аккумуляторы разряжаются, а после заряжаются с записью залитой ёмкости. Грубо-говоря точно так же работает «белый доктор», который тоже считает залитую ёмкость. После выбора данного режима через кнопку MODE в течении восьми секунд нужно выбрать ток для заряда, доступны те же четыре варианта. После восьми секунд изменить ток уже нельзя, можно просто перевыбрать режим и заново выставить нужный ток. Выбрать силу тока можно только для заряда аккумуляторов, а вот для разрядки значение задать нельзя, оно выбирается автоматически — если вы выбрали на зарядку 1000 или 700mA, то разряд будет 500mA, а если вы выбрали 500 или 300mA, то разряд будет 250mA. Во время прохождения первого этапа (разряда) на дисплее выводится всё, кроме залитой/отданной ёмкости, вместо этого там просто черточки. После того, как зарядка разрядит аккумулятор(ы) начнется второй этап — зарядка, и вот тут вместо черточек выводится залитая ёмкость. После полной зарядки залитая ёмкость остается на дисплее, таймер останавливается и внизу слева появляется надпись END.

Первый этап (разряд):

Второй этап (уже потемнело, так что фото не такое, как прошлые):

3) NOR Test.

Данный режим сначала заряжает аккумуляторы, потом разряжает с записью результатов и после опять заряжает, то есть проходит цикл «заряд-разряд-заряд» с записью отданной ёмкости. При выборе этого режима нужно, опять же, выбрать ток заряда (1000, 700, 500 или 300mA), ток разряда, как и в прошлом режиме, выбрать нельзя — он выбирает автоматически. Конечно, меня очень огорчает тот факт, что нельзя самому выбрать ток разряда. Во время прохождения первого этапа (заряд) на дисплее выводится всё информация кроме ёмкости, там всё те же черточки. Второй этап интереснее — когда до него доходит почему-то сбрасывается таймер, проверял много раз и на разных типах аккумуляторов, сбрасывается везде

Но, в общем, это не так важно. На этом этапе зарядка разряжает аккумуляторы током 500 или 250mA и отданная ёмкость показывается в центре дисплея

Третий этап начинается, когда аккумулятор полностью разрядится — начинает мигать надпись END, а отданная ёмкость, естественно, уже не меняется. В принципе, аккумулятор можно вытаскивать, ну или подождать, пока завершится полная зарядка, после чего надпись END уже не будет мигать.

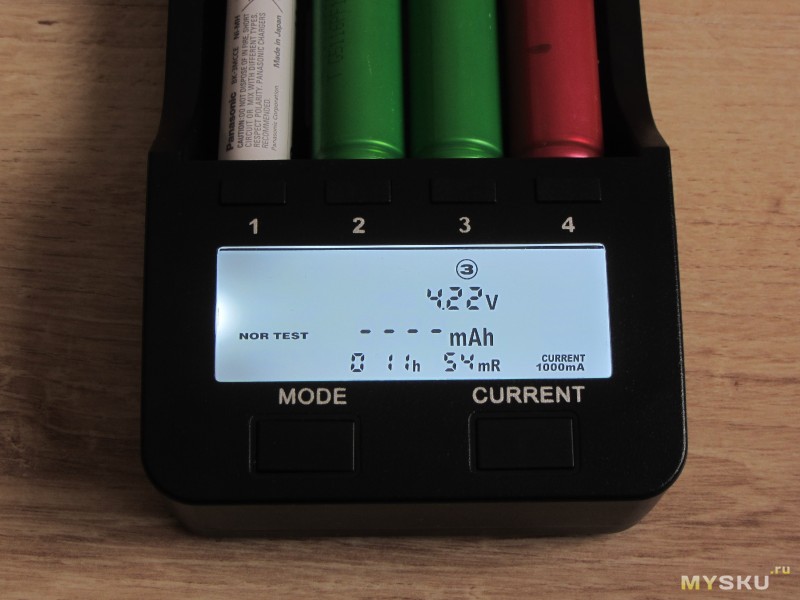

Первый этап:

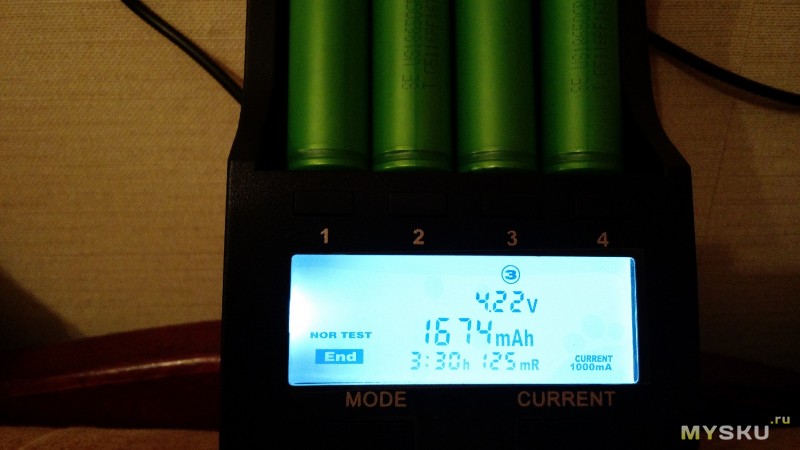

Последний этап, третий (аккумулятор уже зарядился — разрядился — опять зарядился):

Работа зарядки.

Зарядка отлично справляется с одновременной зарядкой 4-х 18650 максимальным током в 1000mA. Во время этого она немного греется, примерно до 55 градусов. Так же проверял работу с двумя 18650 и двумя Eneloop Ni-MH разных типоразмеров (АА и ААА), при этом на каждый аккумулятор выставил разную силу тока — тоже без проблем. С помощью NOR теста можно достаточно быстро узнать отданную ёмкость, что несколько показательнее залитой. Тест конечно не быстрый, но, в принципе, поставив утром четыре аккумулятора уже вечером можно узнать настоящую ёмкость. Единственное, во время всего этого таймер ведёт себя как-то странно, я с ним так чтобы наверняка не разбирался, но он измеряет не весь цикл «заряд-разряд-заряд».

Так же у зарядки есть функция повербанка. Собственно, больше про него нечего написать — поставил аккумуляторы и подключил к смартфону/планшету. В данной функции не вижу смысла, так как намного легче использовать готовый повербанк, а не зарядку с аккумуляторами. Хотя, кому-то она точно пригодится. Можно, например, заряжать зарядкой портативное зарядное устройство

Внешний вид

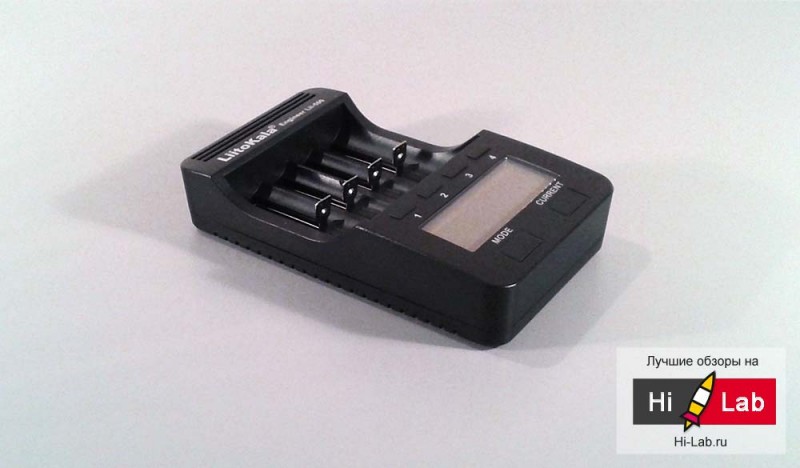

Внешний вид самого устройства. Пружинные контакты довольно тугие и надёжно фиксируют аккумуляторы на своих местах. Настолько надёжно, что потом их проблематично извлечь обратно. Нужно либо чем-то отжимать пружинный контакт или подсовывать под них какую-нибудь ленту перед тем как вставить, для лёгкого извлечения аккумуляторов обратно.

Несмотря на сильный прижим, контакт с аккумулятором не всегда бывает хорошим, вплоть до не опознавания аккумулятора зарядным устройством. Поэтому иногда приходится поворачивать аккумулятор вокруг его оси для образования хорошего контакта.

Это также влияет на качество определения внутреннего сопротивления аккумуляторов. При разной установке и разном качестве контакта немного по разному определяется внутреннее сопротивление аккумулятора.

Крупным планом правильное направление установки аккумуляторов — плюсом ближе к экрану и минусом к пружинным контактам. Также видны четыре кнопки выбора каналов.

Внешний вид зарядного устройства сбоку. Видны две крупные кнопки «MODE» (выбор режима) и «CURRENT» (выбор величины зарядного тока).

Устройство достаточно лёгкое, его вес всего 211 грамм, но при установке в него аккумуляторов, оно становится более массивным и устойчивым на столе.

Внешний вид слева. Пластмасса и сборка качественные нигде ничего не прогибается и не скрипит.

Вид сзади. Видны разъёмы для подключения блока питания и выходной USB разъём для работы в режиме пауэрбанка. Разъём для подключения питания 12 В довольно надёжный, но, при попытках переставить с места на место подключённое устройство, оно может перезагрузиться с потерей накопленных результатов. Так что передвигать зарядку и тянуть за провода питания после начала работы с аккумуляторами не рекомендуется.

Вид справа. На этом снимке видны защитная плёнка, ещё не снятая с экрана, и наклейка-пломба LiitoKala на боковой поверхности корпуса.

Наклейка удостоверяющая, что это оригинальное устройство LiitoKala.

Нижняя поверхность корпуса: шесть винтов и четыре пластмассовые ножки, больше ничего нет.

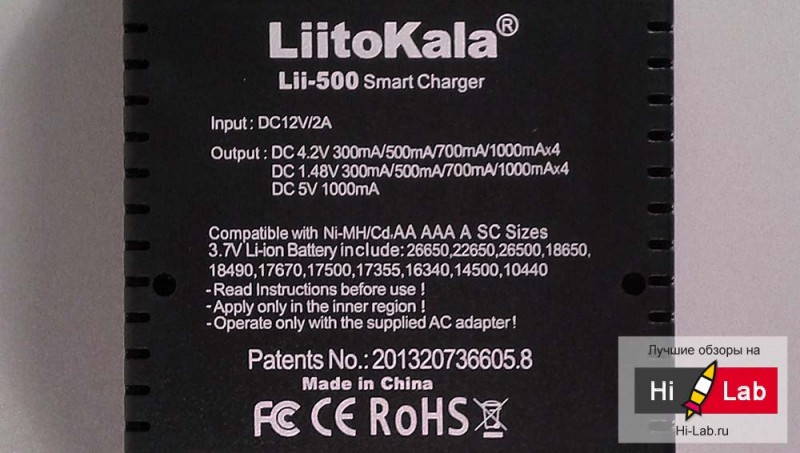

Крупным планом надписи на нижней поверхности корпуса: все основные характеристики зарядного устройства. Видно даже упоминание Ni-Cd аккумуляторов.

Характеристики Liitokala Lii-500S

Кроме отсутствия режима Fast test, главные отличие Lii-500S от предшественника:

• Устройство больше, это позволяет без труда заряжать аккумуляторы длиной до 75 мм, при этом не выглядит монструозно большим, как MAHA, оно солидно-массивное;
• Убран бесполезный режим Power Bank, который позволял литиевый аккумулятор, вставленный в один из слотов устройства, использовать для зарядки например, телефона. Вместо него добавлен чуть более полезный выход USB, который работает только когда устройство подключено к сети 220В и выдает всего 1000 мА, что тоже мало для большинства современных устройств;
• Убрана возможность задавать ток 300 мА, и это плохо, потому что 500 мА слишком высокий ток для обычных аккумуляторов ААА;
• Добавлена функция активации аккумуляторов со сработавшей защитой (0V activation) и функция мягкого старта, чтобы избежать нагрузки на аккумулятор из-за внезапных скачков тока или напряжения в начале зарядки;
• Добавлен зарядный ток 2000 мА (в двух крайних слотах).

В остальном всё очень похоже. Такое же управление (теперь сенсорное), та же индикация параметров только одного аккумулятора на экране (теперь с технологией MVA, позволяющей видеть изображение с любого угла). Красиво, добротно, современно.

Ниже на фото Liitokala Lii-500S рядом с Opus BT-C3100

Я обратил внимание, что у них одинаковые блоки питания, 12 V/2A

Тестирование Liitokala Lii-500S

Я хочу узнать, насколько корректно LiitoKala Lii-500S измеряет напряжение, как точно определяется минус дельта V при зарядке аккумуляторов NiMH и как именно работает заявленное производителем «интеллектуальное определение конца заряда» при зарядке LiIon, а также, что происходит после зарядки аккумуляторов.

Для этого я подключу к контактам аккумулятора мою электронную нагрузку ZKE Tech EBC-A20 в режиме мониторинга, вставлю аккумулятор в зарядное устройство LiitoKala Lii-500S и запишу, что будет происходить в режиме TEST и дальше в течение нескольких часов после того, как на экране зарядного устройства загорится надпись END, а также проверю режим CHARGE, чтобы узнать, какой алгоритм зарядки использует устройство. Для тестов использованы аккумуляторы Liitokala VTC6, Kedanone VTC6 и Palo AA, которые недавно проходили нагрузочное тестирование и их параметры для меня понятны.

Liitokala Lii-500S: литиевый аккумулятор №1

Аккумулятор Lii-VTC6 был заряжен пару дней назад этим же устройством, и когда я подключил его к тестеру, увидел напряжение 4,206 В.

Первый этап: полная зарядка током 1000 мА. Lii-500S в течение нескольких минут поднял напряжение до 4,231 В, после чего счел аккумулятор заряженным. При этом на экране зарядного устройства в течение этого времени оставалось значение 4,20 В. Нет ничего плохого в зарядке аккумуляторов на 0.74% выше номинала (обычно производители в спецификациях указывают допустимое превышение 0,03-0,05 В), но мне хотелось бы видеть на экране реальное напряжение.

Второй этап: полная разрядка. Lii-500S разряжает аккумулятор током 500 мА и замеряет ёмкость разряда. Разряд был остановлен при напряжении 2,817 В. Предполагаю, что устройство запрограммировано разряжать тестируемый аккумулятор до 2,8 В, но встроенный вольтметр занижает напряжение. На фото выше запечатлен момент максимального расхождения между реальным значением (3,599 В на EBC-A20) и показаниями на экране Lii-500S (3,55 В), что свидетельствует в пользу этой гипотезы.

Третий этап: полная зарядка током 1000 мА. Lii-500S поднимает напряжение до 4,253 вольта, после чего снижает ток и напряжение, пока напряжение аккумулятора не стабилизируется на 4,208 В, после чего поддерживает его. Видимо, эти 0,008 вольта и есть реальная погрешность вольтметра зарядного устройства, остальное (разряд до 2.82 и несущественные отклонения промежуточных показаний) заложено в программе. Проверим предположение на следующем аккумуляторе. Ниже кривая, которую записал прибор на этом цикле теста.

Общий обзор LiitoKala Engineer Lii-500.

Зарядное устройство LiitoKala Engineer Lii-500 позволяет заряжать, тестировать и определять внутреннее сопротивление Li-Ion, Ni-Cd и/или Ni-MH аккумуляторов формата AA, AAA, C, 26650, 22650, 18650, 17670, 18500, 18350, 17500, 17335, 14500, 16340, 10440 и т.п., как с встроенной в аккумулятор защитой, так и без нее. Одновременно в ЗУ может быть установлено от 1 до 4 аккумуляторов как одного, так и различных типов.

Покупалось зарядное устройство Lii-500 на AliExpress у данного продавца. Заказ шел чуть больше месяца, был хорошо обернут в воздушно-пузырчатую пленку и упакован в коробку из плотного гофрированного картона.

Комплект содержит, собственно, само зарядное устройство, адаптер питания 220/12 В и инструкцию. Также есть комплекты с автомобильным адаптером, но на момент покупки, на комплект без адаптера была хорошая скидка.

Стоит отметить, что сетевой адаптер, входящий в комплект, имеет широкий диапазон напряжений питания 100–240 В, 50/60 Гц с выходом 12 В, 2 A. На корпусе зарядного устройства имеется вход питания постоянного тока 12 В для подключения, как сетевого, так и автомобильного адаптеров. А также выход USB 5 В, 1 A.

Порт USB работает только от Li-Ion аккумуляторов.

Пользовательский интерфейс зарядного устройства состоит из 6 кнопок и монохромного дисплея. Верхние кнопки, пронумерованные от 1 до 4, дают возможность выбора конкретного слота для отображения по нему информации на дисплее. Если ни одна из кнопок не нажата, на дисплее отображается общая информация по всем слотам.

Нижние кнопки MODE (Режим) и CURRENT (Ток) предназначены для выбора режима работы зарядного устройства (Заряд, Быстрый тест, Стандартный тест) и тока заряда аккумуляторов (300, 500, 700, 1000 мА). Ток разряда по умолчанию 250 мА (при токе заряда 300 или 500 мА) или 500 мА (при токе заряда 700 или 1000 мА).

При подаче питания на зарядное устройство на дисплее кратковременно засвечиваются все сегменты, после чего устройство готово к зарядке аккумуляторов.

Примеры отображаемой на дисплее информации:

Для регулировки размера заряжаемых аккумуляторов в устройстве применены подпружиненные слайдеры, позволяющие вставить аккумуляторы длинной от 32 до 71,3 мм. А это значит, что зарядное устройство подойдет для широкого спектра аккумуляторов.

Поддерживаемые типы и размеры аккумуляторов

Поддерживаемые типы аккумуляторов.

Тип	Химический состав	Номинальное напряжение	Напряжение заряда
ICR	LiCoO2	3,6 / 3,7 В	4,2 В
IMR	LiMn	3,6 / 3,7 В	4,2 В
NiMH	NiMH	1,2 В
IFR	LiFePO4	Не поддерживается

Поддерживаемые размеры аккумуляторов.

Размер	Макс. ток заряда
26650	1 A
26500	1 A
18650	1 A
18500	1 A
16650	1 A
18350	0,7 A
16340 / CR123	0,3 А / 0,5 A
14500	0,3 А / 0,5 A
10440	0,3 A
C	1 A
AA	1 A
AAA	0,5 A

Что немаловажно, благодаря особой конструкции контактов клемм, зарядное устройство способно заряжать аккумуляторы с плоским плюсовым контактом, не выступающим за габариты батареи:

А также аккумуляторы разные по типу и габаритам:

Топовое зарядное устройство Liitokala Lii-500S

Выхода зарядного устройства Liitokala Lii-500S ждали многие, поскольку предыдущая версия, Liitokala Lii-500, была устройством довольно неплохим, хоть и со своими минусами. Удалось ли инженерам Liitokala избавиться от этих минусов в обновленной версии? Мне было интересно узнать ответ на этот вопрос, поэтому я купил такое устройство в официальном магазине Liitokala (не потому, что боялся подделки, просто у них было дешевле).

Хочу обратить ваше внимание, что методы и способы работы с устройством я подробно описал в русской инструкции к Liitokala Lii-500S, которую пришлось написать самостоятельно по причине кривого перевода и неточностей в официальной инструкции. В этом же обзоре я подробно остановлюсь на измерениях

Давайте для начала разберемся с предыдущей версией. Плюсы: зарядное устройство Lii-500 работало корректно по току и напряжению, допускало изменение тока заряда 300, 500, 700 и 1000 мА, не страдало перезарядкой, умело работать с никелевыми аккумуляторами, измеряло внутреннее сопротивление. Минусы: перегрев и выход из строя при регулярном одновременном использовании высоких токов заряда (1000 мА) в четырех слотах, крайне низкая точность измерения внутреннего сопротивления.

Таким образом, при создании новой версии инженерам необходимо было улучшить две функции:

1. Точность измерения Internal resistance,
2. Охлаждение платы.

С первой задачей инженеры справились радикально. Они просто выбросили функцию измерения внутреннего сопротивления из устройства. Видимо, не справились с созданием схемы, позволяющей получать корректные данные, и решили не утяжелять устройство функцией, которая даёт относительный разброс в 100% на одном и том же аккумуляторе.

Вторую же проблему решить, пожалуй, удалось. При одновременной зарядке четырех аккумуляторов максимальным током устройство нагревается, но не раскаляется, а для контроля перегрева установлен термодатчик.

Итого, плюсы и минусы

+ Плюсы

• Флагман LiitoKala с наиболее широким функционалом Функции тестирования и тренировки аккумуляторов Возможность одновременной работы с разными типами аккумуляторов Выбор зарядного и (частично) разрядного токов Комфортная работа Информативный дисплей Режим пауэрбанка Хорошее качество изготовления Относительно невысокая цена

— Минусы

• Не работает с аккумуляторами на 4,35 В
• Не работает с Li-Fe аккумуляторами
• Не исключена перезарядка Ni-MH аккумуляторов
• Минимальный ток заряда 300 мА
• Иногда бывает плохой контакт с пружинным держателем
• Неудобно извлекать аккумуляторы некоторых типоразмеров
• Устройство может перезагрузиться при перемещении на столе
• На экране единовременно отображается только один канал

Многие из этих недостатков являются условными или присущими только одному конкретному тестовому экземпляру устройства.
