Современные противогазы: классификация и виды

Классификация по применению

Классификация противогазов по сфере применения

Защитные устройства используются в самых разных областях. По этому фактору выделяют:

Военные (армейские)

Специализированные модели обладают универсальностью и надежностью. Они являются обязательным элементом стандартного комплекта для экипировки специалистов, состоящих не только на военной службе, но и несущих боевое дежурство в подразделениях чрезвычайного реагирования, таких как МЧС.

В современных военных противогазах крайне важно чтобы сотрудник мог отчетливо слышать распоряжения и говорить, поэтому сама маска имеет герметизированное переговорное устройство. Кроме того, ушная часть освобождается от герметизации для обеспечения оптимальной работы переговорных средств связи

Отличительным свойством является и более долгий срок службы, по сравнению с гражданскими моделями. Защитные стекла для глаз покрыты дополнительной пленкой, предназначенной для защиты от негативного воздействия светового излучения. В некоторых военных моделях может присутствовать в комплекте дополнительный автономный источник с воздухом.

Гражданские

Их можно прибрести самостоятельно, а также они выдаются местными органами в случаи возникновения опасной для здоровья ситуации. Цена их вполне доступная. Надежность на среднем уровне. По конструкции не сильно отличаются от военных моделей.

Промышленные

Используются сотрудниками и рабочими, чья трудовая деятельность предполагает соприкосновение с опасными веществами или парами. Чаще всего они встраиваются в защитный костюм.

Детские модели

Применимы для детей младшего и подросткового возраста. Обладают меньшим размером. Кроме того, существуют специальные модели для младенцев (до 1,5 лет). Они представляют собой камеры из резины с надежным каркасом. Внутрь помещают ребенка полностью, через специальные прозрачные отверстия. Данные устройства выбираются не только исходя из возраста, но учитывается и рост ребенка.

Современные модели разнообразны, и можно выбрать наиболее удобный для себя вариант. Есть варианты с переговорными устройствами, а также с более широкими стеклами для глаз, обеспечивающие больший и четкий обзор. Все модели обладают хорошим уровнем устойчивости к влажности.

Классификация или какой противогаз лучше выбрать

Прежде всего, следует отличать противогазы от респираторов. Эти два средства часто путают, тем более что многие модели этих защитных устройств действительно очень похожи. Между тем, отличить противогаз от респиратора очень просто – последний закрывает только рот и нос человека, а противогаз покрывает все лицо или голову, защищая не только органы дыхания, но и кожные покровы и глаза.

По принципу своей работы все противогазы разделяются на две большие группы:

• изолирующие (противогаз ИП-4, ИП-5, ИП-46);
• фильтрующие (противогаз ГП-5, ГП-7, ГП-9 и др).

Изолирующий противогаз полностью ограничивает доступ загрязненного воздуха к органам дыхания. Человек дышит чистым воздухом из альтернативного источника. Это могут быть баллоны или же установка с химическим источником кислорода и поглотителем углекислого газа. Защита изолирующего противогаза надежней, чем фильтрующего, кроме того, он отличается универсальностью: его можно использовать не только для защиты от газов, но и в условиях недостатка кислорода. Существуют так называемые шланговые респираторы, у которых воздух для дыхания подается от внешнего источника (компрессор или воздуходувка). Время использования подобного устройства практически не ограничено.

Фильтрующие противогазы также различаются по степени и типу защиты. Эту характеристику противогаза можно определить по маркировке, которую обязательно наносят на фильтрующую коробку. Если на ней нанесена цифра «1», то, значит, устройство способно защитить вас только от низкой концентрации ОВ в атмосфере (0,1%), при цифре «2» противогаз можно использовать при концентрациях газа 0,5%, а «3» – более 1%.

По назначению противогазы делятся на:

• гражданские;
• военные;
• промышленные.

Гражданские модели (например, противогаз ГП-5, ГП-7, ГП-9 и др.) наиболее просты, они рассчитаны на то, чтобы в случае необходимости ими мог воспользоваться человек безо всякой подготовки. Главное назначение этих противогазов – защита населения в случае возникновения техногенной катастрофы или войны.

Военные противогазы часто имеют дополнительные атрибуты, которые облегчают выполнение солдатом боевых задач. Кроме того, многие общевойсковые противогазы предназначены для выполнения специальных задач (противогазы для танкистов, химических войск, противогазы для раненых в голову и др.).

Иногда в отдельный класс выделяются детские противогазы, разработанные для защиты органов дыхания детей и подростков. Детский противогаз отличается от обычных гражданских моделей только своими размерами. Также существуют специальные камеры для младенцев, в которые через специальные фильтры нагнетается воздух.

Виды противогазов

8 800 770 08 37

Противогаз – это средство индивидуальной защиты органов дыхания, надежно защищающее от паров, газов, пыли, дыма или аэрозолей опасных химических соединений. Различные виды противогазов широко используются на промышленных предприятиях и производствах при аварийных ситуациях, связанных с выбросом в атмосферу вредных веществ, при эвакуации людей из опасной местности, при проведении работ в неблагоприятных условиях и пр.

Виды и типы противогазов главным образом различаются по их назначению, области применения и способу защиты. Так как чрезвычайно опасные ситуации могут произойти в любом месте и в любое время, и опасные вещества, заражающие при этом атмосферу, могут иметь абсолютно разный состав и концентрацию, противогазы классифицируются по защитным характеристикам, направленным на спасение от аварий разного происхождения.

Классификация противогазов по способу защиты

По способу защиты выделяют два вида противогазов – фильтрующие и изолирующие, которые могут пересекаться в области применения, но имеют принципиальные отличия в конструкции и принципе работы. Также, среди изолирующих аппаратов отдельным типом выделяют шланговые противогазы, имеющие свои особенности защитного действия.

• Фильтрующие

Основное отличие фильтрующих противогазов — наличие фильтрующе-поглощающей коробки. Вдыхаемый воздух проходит через фильтр, который не допускает попадание в организм человека вредных веществ, с помощью механической фильтрации или химической реакции.Фильтрующие аппараты более компактны, но не могут быть универсальными, т.к. фильтры защищают не от всех, а лишь от определенного (или нескольких) типа вредных веществ. Каждый фильтр рассчитан не только на защиту от конкретного вида паров или газов, но и имеет ограничения по времени использования, поэтому фильтры подлежат регулярной замене. Кроме того, аппараты фильтрующего типа не могут использования при наличии в атмосфере менее 17% чистого кислорода, необходимого для дыхания человека

Изолирующие

В противогазах изолирующего типа для дыхания используется не отфильтрованный, а чистый воздух, которой производится путем регенерации выдыхаемого человеком. Вместо фильтрующей коробки в состав такого рода противогазов входит регенеративный патрон, в котором выдыхаемый воздух очищается от углекислого газа и воды, и, обогащаясь кислородом, становится вновь пригодным для дыхания.Благодаря тому, что изолирующие аппараты полностью ограничивают контакт органов дыхания с окружающей средой, они могут применяться независимо от типа и концентрации отравляющего вещества. Однако данные устройства ограничены количеством имеющегося воздуха в кислородном баллоне, а также имеют более высокое сопротивление дыханию, тяжелый вес и не могут использоваться без предварительной подготовки.

Шланговые

Шланговые дыхательные аппараты относят к противогазам изолирующего типа, так как они также изолируют органы дыхания от загрязненной окружающей среды. Основное отличие таких противогазов в том, что чистый воздух подается из внешнего источника с пригодным для дыхания кислородом по специальным шлангам, которые могут иметь длину 10, 20 или 40 метров.Такие противогазы также могут использоваться при любом составе и концентрации опасных химических соединений в атмосфере, при отсутствии кислорода, однако их применение ограничивается длиной шланга.

Классификация по области применения:

По области применения также выделяют несколько видов противогазов:

• гражданские

Предназначены для населения в случаях возникновения опасных ситуаций. Достаточно просты в своем исполнении, что обеспечивает их использование без специальной подготовки. Гражданские противогазы можно приобрести самостоятельно, но часто они выдаются местными органами в специально организованных пунктах выдачи СИЗ при возникновении чрезвычайных ситуаций.

промышленные

Предназначены для населения, работающего на объектах с выделениями опасных для здоровья веществ. Часто промышленные противогазы встроены в защитные костюмы.

военные

Характеризуются более высокой прочностью и универсальностью, имеют более долгий срок службы. Большинство моделей оснащаются переговорными устройствами. Военные противогазы в обязательном порядке присутствуют у военнослужащих и дежурных в ведомствах чрезвычайного реагирования.

детские

Отличаются уменьшенными размерами. Также существуют и специальные защитные контейнеры для младенцев.

противогазы для животных

Представляют из себя специальные контейнеры с вентиляцией и защитными фильтрами, похожи на противогазы для младенцев.

Охрана труда

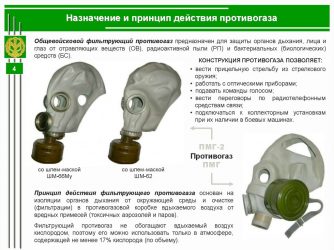

Фильтрующий противогаз применяется для защиты от попадания в органы дыхания, на глаза и лицо отравляющих, радиоактивных веществ и бактериальных средств.

Принцип защитного действия противогаза основан на том, что используемый для дыхания воздух предварительно очищается (фильтруется) от вредных примесей.

Противогаз (рис. 1) состоит из противогазовой коробки 1 и лицевой части. Кроме того, в комплект противогаза входят: противогазовая сумка 2, незапотевающие пленки 4 или специальный «карандаш» 5 для предохранения от запотевания стекол очков. Зимой противогаз с лицевой частью ШМ-41М (ШМ-41) доукомплектовывается утеплительными манжетами 3.

Рис. 1. Фильтрующий противогаз

Противогазовая коробка служит для очистки вдыхаемого воздуха от отравляющих, радиоактивных веществ и бактериальных средств. Для этого коробка снаряжена специальным поглотителем и противодымным (аэрозольным) фильтром.

Лицевая часть противогаза обеспечивает подведение очищенного в противогазовой коробке воздуха к органам дыхания и защищает глаза и лицо от попадания на них отравляющих, радиоактивных веществ и бактериальных средств.

Лицевая часть противогаза состоит из резиновой шлем-маски 6 (или маски) с очками и обтекателями, клапанной коробки 7 и соединительной трубки 8.

Шлем-маски и маски имеются пяти и трех размеров в зависимости от образца лицевой части. Размер обозначен цифрой на подбородочной части шлем-маски (маски).

Для сохранения громкости речи в противогазе при подаче команд и работе личного состава с переговорными аппаратами специальные лицевые части ШМС и ММ-1 (рис. 2) имеют мембранную коробку, состоящую из корпуса, резинового кольца, мембраны, опорного кольца, фланца и крышки. Эти лицевые части обеспечиваются коробками с запасными мембранами, а маски ММ-1, кроме того, и вторыми стеклами для очков. Фронтальное расположение и размеры стекол очков шлем-маски ШМС обеспечивают работу личного состава с оптическими приборами.

Рис. 2. Лицевые части с мембранными коробками: а — ШМС; б — ММ-1

Клапанная коробка служит для распределения потоков вдыхаемого и выдыхаемого воздуха. Внутри коробки помещаются вдыхательный и два выдыхательных клапана (основной и дополнительный). Выдыхательный клапан — наиболее ответственная и вместе с тем наиболее уязвимая деталь клапанной коробки, так как при его неисправности (засорении, замерзании) зараженный воздух будет проникать под шлем-маску (маску).

Соединительная трубка служит для соединения шлем-маски (маски) с противогазовой коробкой. Верхним концом при помощи ввнптной гайки она присоединяется к клапанной коробке, а нижним концом при помощи ниппеля и накидной гайки — к горловине противогазовой коробки

Соединительная трубка нзготозлена из резины и имеет поперечные складки (гофры), что придает ей необходимую упругость и обеспечивает прохождение воздуха при изгибах.

Противогазовая сумка служит для хранения и переноски противогаза. Она имеет два отделения: одно — для противогазовой коробки, другое — для лицевой части противогаза, незапотевающих пленок или «карандаша» против запотевания стекол очков. Кроме того, на сумке может быть наружный карман для индивидуального противохимического пакета.

Противогазовая сумка имеет лямку для ношения противогаза через плечо и тесьму (шнур) для закрепления противогаза на туловите. Для свободного доступа воздуха к отверстию противогазовой коробки на дне сумки имеются деревянные вкладыши (планки).

В случае необходимости защиты от окиси углерода используется гопкалитовый патрон. Устройство гопкалитового патрона и правила пользования им изложены в приложении 1.

Типы противогазов

В зависимости от ситуации, в которой есть необходимость применения противогаза, используют различные виды. Они отличаются по принципу действия, внутреннему устройству и назначению.

Фильтрующий противогаз ГП

Данный вид гражданских противогазов (ГП) рекомендован для применения взрослому населению в случае возникновения химического, радиоактивного или бактериологического заражения окружающей среды.

Важно! Процентное содержание кислорода в воздухе должно быть не меньше 18%. Из чего состоит ГП:. Из чего состоит ГП:

Из чего состоит ГП:

• объемная маска, закрывающая лицевую часть головы;
• обзорный узел выполнен в виде круглых стекол или трапециевидного обзорного окна, обеспечивающих не меньше 70% видимости;
• сетчатая мембрана для переговоров, защищенная герметичной металлической оправой. Обеспечивает хорошее звуковое прохождение, достаточное для понимания внятной речи и разговора по телефону;
• обтюратор – это тонкая резинка, которая проходит по внешнему краю маски и обеспечивает плотное прилегание противогаза к лицу;
• клапанная система вдоха оснащена резьбой, позволяющей менять и закреплять фильтрующую коробку;
• отдельная клапанная система выдоха;
• фильтрующая коробка выполнена в виде цилиндрического корпуса из металла или прочного полимерного материала. Имеет винтовую резьбу для крепления к маске. Внутри коробки расположен поглощающий слой (шихта), состоящий из активированного угля и фильтр из стекловолокна, для улавливания аэрозольных частиц.

Фильтрующий противогаз крепится к голове при помощи оголовья. Оно имеет центральную часть, располагаемую на затылочной области головы, и пять лямок с пряжками и фиксаторами, обеспечивающими плотное прилегание к лицу.

Действие фильтрующего противогаза основано на естественном химическом процессе, в результате которого отравляющий газ проходит через активированный уголь и соединяется с ним. Очищенный воздух поступает в маску для дыхания.

Некоторые вредные вещества с небольшим молекулярным весом и низкой температурой кипения способны просочиться сквозь слои активированного угля. Чтобы этого избежать в фильтрующую коробку устанавливают дополнительные компоненты, способные «утяжелить» молекулы газа. В качестве «утяжелителей» используют оксидные соединения на основе хрома, меди и других металлов.

Важно! После истечения срока годности фильтры необходимо заменить. В зависимости от степени загрязнения воздуха срок может колебаться от 10-15 мин. до нескольких суток.

до нескольких суток.

Изолирующий противогаз (ИП)

Такие модели противогазов оснащены компрессионной коробкой, которая позволяет использовать их независимо от степени и типа загрязнения воздуха. Применяется при недостаточном количестве кислорода в воздухе (меньше 18%). Отличие от фильтрующих противогазов – человек получает воздух из дополнительного защищенного источника и не вдыхает его из вне. Как и фильтрующий, способен защитить органы дыхания, полностью закрывает голову.

Состоит из таких частей:

• шлем-маска – служит для эффективной защиты органов дыхания, подачи кислорода и выведения углекислого газа. Имеет очковой узел, соединительные выводящие трубки и обтюратор. Оснащена надежной системой крепления на голове, переговорным устройством для удобства коммуникации и специальным креплением для работы под водой;
• клапан избыточного давления;
• регенеративный патрон в который поступает выдыхаемый углекислый газ;
• дыхательный мешок.

По способу подачи кислорода в шлем-маску существует два вида изолирующих противогазов: автономный и шланговый.

Автономный

Изолирующий противогаз автономного вида оснащен баллоном со сжатым кислородом. При вдохе человек получает порцию чистого воздуха и выпускает углекислый газ через специальный поглотитель.

Чаще всего применяются специально обученными людьми-спасателями при тушении пожаров и проведении спасательных работ.

Шланговый

Этот вид противогаза отличается от автономного тем, что имеет длинные трубки, которые тянутся к баллону с кислородом. Подача свежего воздуха осуществляется при помощи компрессора.

Шланговые дыхательные аппараты применяют в закрытых помещениях, герметичных емкостях, колодцах глубиной до 40 м.

На заметку! Существуют комбинированные противогазы, в которых основная подача воздуха осуществляется через шланг. При необходимости, в чрезвычайной ситуации его можно заменить на баллон со сжатым кислородом.

Распространенные модели изолирующего противогаза

Изолирующие противогазы серии ИП начали изготавливать впервые в СССР для военнослужащих. В массовое производство они поступили в середине 80-х годов ⅩⅩ века.

Модель ИП – 4М

Малогабаритный прибор весом до 3,5 кг., со временем непрерывного пользования до 3 часов, маятниковой системой дыхания. Пользоваться ИП – 4М можно, соблюдая температурный режим от – 40 до + 40 ℃. Устройство разработано для военнослужащих. Применяется для защиты от угрозы здоровью на суше. В модели ИП – 4М используется химически связанный кислород.

Запускается ИП – 4м с помощью выдергивания предохранительной чеки из патрона и вращения до отказа винта или поворота рычага пускового устройства. Запрещается начинать работу в противогазе, если пусковое устройство не сработало. После одноразовой эксплуатации ИП – 4м регенеративный патрон заменяется на новый, использованный разбирается и утилизируется.

При правильной и своевременной замене патронов ИП – 4м можно использовать непрерывно в течение восьми часов.

ИП – 5

Отличается от ИП – 4 более длительным временем пользования. Приспособление, массой до 5,2 кг., имеет дополнительное крепление, состоящее из лямки и пряжек, присоединенных к маске для предотвращения спадания ее под водой. Прорезиненный нагрудник, входящий в комплект ИП – 5, позволяет закрепить на него под водой все составляющие устройства. Защитный прибор позволяет погружаться под воду на глубину до 7 метров.

Приспособление может быть в пользовании при температуре воздуха от – 40 до + 50 ℃; воды от + 1 до + 30 ℃. Служит для спасения людей, выполнения работ под водой, защитой от радиоактивных веществ и ядов при использовании на суше.

ИП – 6

По техническим характеристикам и назначению схож с ИП – 4м. Температурный порог эффективной эксплуатации прибора от – 20 до + 50 ℃. Вес ИП – 6 в полной комплектации – 3,6 кг. Время непрерывного использования противогаза от 40 до 150 минут. Модель ИП – 6 часто используют при выполнении тяжелых строительных, аварийных, газовых работ.

Заключение

Изолирующий противогаз – важное для многих сфер деятельности человека изобретение, позволяющее защищать организм от пагубного воздействия отравляющих веществ. Документами установлено, что к работе в изолирующем противогазе допускаются лица, прошедшие медицинский осмотр, курсы подготовки, ознакомленные с инструкцией пользования и хранения устройства

Документами установлено, что к работе в изолирующем противогазе допускаются лица, прошедшие медицинский осмотр, курсы подготовки, ознакомленные с инструкцией пользования и хранения устройства.

Рейтинг: 5/5 — 1
голосов

Характеристики изолирующего противогаза

Рассматривая назначение и устройство ИП, следует отталкиваться от главного параметра – времени действия. Запас кислорода, вырабатываемого патроном или находящегося в баллоне, является ограниченным. При спокойном дыхании его достаточно примерно на 3 часа, но при выполнении каких-либо работ или другой физической активности этот период существенно сокращается, так как нагрузки приводят к более интенсивному дыханию. Кроме того, большое значение имеет период хранения. Изолирующие аппараты применяются довольно редко, поэтому необходимо следить за своевременной заменой патрона. Максимальный срок годности данного защитного элемента – 7 лет.

Одним из наиболее распространенных ИП является модель 4М, поскольку это малогабаритное устройство весом до 3,5 кг. Оно имеет маятниковую систему дыхания и может непрерывно использоваться до 3 часов. Температурный диапазон эксплуатации данного противогаза составляет от -40 до +40°С. Это войсковая разновидность изолирующего аппарата, разработанная для защиты от любой вредной примеси в воздухе на суше. Кислородный баллон модели 4М заправлен химически связанным кислородом.

Характеристики ИП-4М:

• время использования в состоянии покоя – не менее 180 мин.;
• время действия при аварийно-спасательных мероприятиях – от 45 мин.;
• температура поверхности патрона в рабочем состоянии – +190°С;
• размер противогаза в сложенном виде – 340×165×290 мм;
• размеры регенеративного патрона – 125×250 мм;
• срок хранения без патрона – 5 лет.

Применение изолирующего противогаза

Гражданскими лицами используются СИЗ только фильтрующего действия. ИП предназначен для ограниченного числа специалистов на опасных объектах, военных и спасателей, устраняющих последствия техногенных аварий или других катастроф. Соответственно, инструкции по эксплуатации изолирующих средств защиты выдаются только последним категориям.

Основная рекомендация – не допустить разгерметизации устройства, ведь в противном случае существует практически 100% риск попадания токсичных веществ в подмасочное пространство. При использовании в ходе учений или военных операций включение ИП осуществляется по приказу командира, но предусмотрен ряд случаев, когда это решение принимается самостоятельно. К данному виду защитных средств прибегают в ситуациях, где фильтрующие противогазы не обеспечивают достаточной эффективности.

Сферы применения изолирующих устройств:

• проведение работ под водой;
• дефицит или полное отсутствие кислорода в атмосфере;
• сильное загрязнение окружающей среды, при котором отравляющие вещества не задерживаются фильтрующими приборами;
• концентрация токсичных или других загрязняющих компонентов в воздухе, превышающая допустимый процент у фильтрующих аппаратов (в данном случае фильтры быстро приходят в негодность и/или не обеспечивают достаточной очистки для безопасного дыхания).
