Обзор лодочных моторов вихрь

ЛОДОЧНЫЙ МОТОР «ВИХРЬ-30». Технические данные.

2.1. Основные характеристики и устройство мотора 2.1.1. Технические данные Тип двигателя: Двухтактный карбюраторный Число цилиндров: Два, расположенных один над другим Диаметр цилиндра: 72мм Ход поршня: 60мм Рабочий объем: 488 куб. см Степень сжатия: 8,5 (геометрическая) Максимальная мощность: 30 л.с. Частота вращения коленвала при максимальной мощности: 5000 об/мин Часовой расход топлива при максимальной мощности: 11 кг/час Емкость топливного бака: 22 л Масса сухая (без топливной смеси в системе питания, смазки в реверс-редукторе, топливного бака со шлангом, инструмента, запасных частей): 49 кг Тип зажигания: Маховичное магнето с выносными высоковольтными трансформаторами (электронное бесконтактное магдино МБ-2) Тип свечей: СИ-12РТ Нормальный зазор в прерывателях: 0,3-0,4 мм Система энергоснабжения: 30/12 мощность, Опережение зажигания: 30/5,02 (до ВМТ), град/мм Топливо: Автомобильные бензины А-72, А-76, ГОСТ 2084-77 Смазка двигателя: Маслом в топливной смеси реверсредуктора. Транс.масло ТАП-5В или ТАД-17И Передаточное отношение реверсредуктора 14:24 Диаметр винта: 240 мм* Шаг винта: 300 мм Пусковое устройство: Ручной стартер с самоубирающимся шнуром или электростартер СТ-369 В скобках указаны данные для моделей с индексом «электрон » * С1985 г. кроме основного гребного винта выпускается грузовой винт 240×282 мм.

Для более полного представления о технических особенностях мотора следует упомянуть ряд дополнительных параметров, которые в руководствах по эксплуатации обычно не приводятся. Так, удельная масса составляет 2,06 (1.52) кг/кВт (кг/л.с); удельная мощность — 45,3 (61,5) кВт/л (л.с/л); удельный расход горючего 476 (350) г/кВт (г/л.с). Внешняя характеристика является собственной характеристикой двигателя, независящей от типа лодки, на которой установлен подвесной мотор, и параметров гребного винта. Для иллюстрации различий ПМ «Вихрь-30» и предыдущей модели «Вихрь-25» на Рис.2 приведены внешние характеристики этих моторов — зависимости эффективной мощности Ne, крутящего момента на коленчатом валу Мкр и удельного расхода топлива g от частоты вращения коленчатого вала при полностью открытой дроссельной заслонке карбюратора. Изменение мощности двигателя по внешней характеристике происходит в результате изменения нагрузки, т.е. крутящего момента.

Источник

Принцип действия мотора Вихрь 30

Являясь аналогом достаточно неудачного немецкого «Кёнинга», и пересобранная советскими умельцами, модель стала самым массовым двигателем, выпускающемся на территории страны. Такая популярность была обусловлена высокой на то время производительностью и универсальной для большей части суден пригодностью (рисунок 1).

Особые любители скоростного водного спорта устанавливали на лодку сразу два движка, достигая наиболее высокой для лодочного транспорта того времени отметки.

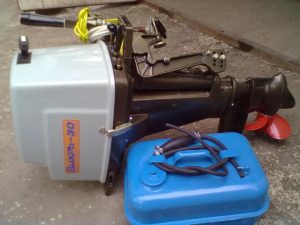

Рисунок 1. Внешние особенности двигателя

Технические характеристики Вихрь 30 сильно изменились за полстолетия, и мы расскажем о наиболее свежих моделях, датируемых 2000-2010 годами. Общие характеристики модели, впрочем, не поменялись.

Основные элементы

Устройство лодочного мотора Вихрь 30 идентично большинству движков данного класса ‒ двухтактовых карбюраторных. Движок не рекомендуется устанавливать на резиновые надувные плавсредства, ‒ они не предназначены для моторов-«тяжеловесов». Минимальный вес лодки, на которую он может быть установлен, составляет не менее полтора центнера. Отвечая на популярный пользовательский вопрос, сколько весит Вихрь 30, можно отметить, что эта отметка не превышает 50 килограмм (рисунок 2).

Количество лопастей винта ‒ 3. Для защиты от подводных препятствий вращение передается от редуктора через демпфер и шпонку срезного типа. Столкнувшись с преградой, шпонка срезается и срабатывает система предохранения двигателя. Чтобы снова запустить мотор, следует заменить деталь, что осуществляется достаточно быстро и не требует участия мастера. Предусмотрен передний, задний и холостой ход.

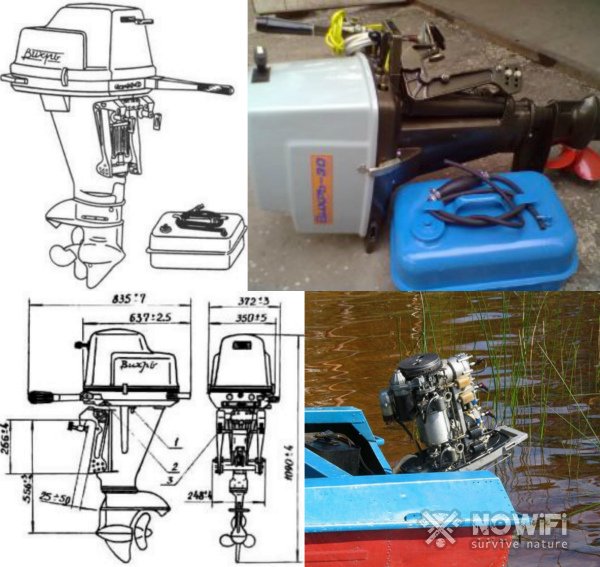

Рисунок 2. Основные конструктивные элементы мотора

Глубина, с которой можно начинать комфортное передвижение, составит 80 см. Мелководье затруднит передвижение, поскольку лопасти станут цепляться о дно и столкнутся с препятствиями в виде камней, веток деревьев или плотных водорослей, которые легко наматываются на винт и затрудняют ход.

Предельные обороты винта достигают отметки 8500-9000 в течение полуминуты. Однако при таких скоростях конструкция перегревается и падает ресурс движка. Поэтому количество желательных оборотов составляет 5000.

Мотор оснащается генератором переменного напряжения 12 В и мощностью 30 Вт. Исходя из заводского описания Вихря 30, генератор используется для напитки ходовых огней катера и заряда батарей.

Отдельная система охлаждения в конструкции отсутствует, для остужения мотора используется принудительный способ ‒ охлаждение корпуса проточной водой во время непосредственной работы. Чтобы охлаждение осуществлялось, конструкция предусматривает наличие водной помпы.

Характеристики

Крепеж двигателя осуществляется с помощью струбцины и упругих крепежных элементов. Для закрепления используется транец лодки или катера, находящийся сзади конструкции. Высота транца лодочного мотора Вихрь 30 не должна превышать 40,5 см.

Масса мотора Вихрь 30 составляет от 45,8 до 49 килограммов. Учитывайте, что при покупке уже ранее эксплуатируемого и подвергнутого починке не заводскими комплектующими движка, вес может быть меньше или больше заводских параметров. Это может сказаться на дальнейшей работе и технических характеристиках устройства.

Двигатель

Модель имеет двухтактный карбюраторный движок на двух цилиндрах. Подвесной мотор Вихрь 30 оснащен защитным кожухом, предотвращающим механическое, водное и любое воздействие извне конструкции. По умолчанию осуществляется продувка трехканальная возвратно-петлевого типа. Свежая смесь поступает в картер через золотник с шайбами из текстолита. По схеме Вихрь 30 имеет настроенный выхлоп. Иными словами, модель имеет глушитель лишнего шума (рисунок 3).

Рисунок 3. Двигатель устройства рассчитан на длительные перемещения

Объем двигателя Вихрь 30 равен 488 кубам. Запустить устройство можно, использовав ручной самоубирающийся стартер или аварийный тросовый. В некоторых современных моделях, обозначенных приставкой «электрон» в названии, предусмотрен стартер автоматического типа. Следуя схеме, зажигание Вихрь 30 в электронных моделях осуществляется с помощью бесконтактного маховичного магнето (генератора постоянного тока, отвечающего за процесс создания искры) типа МБ-2. В ручных моделях зажигание производится с помощью прерывательного механизма, основанного на соединении подвижного и статичного контакта.

Отличающийся доступной стоимостью и способными удовлетворить опытного пользователя характеристиками, мотор Вихрь 30 не теряет популярности среди любителей водных прогулок. Способный служить десятилетиями при должном уходе, движок продолжает оправдывать свою репутацию.

Рис. 1. Общий вид дистанционного управления

Открытый коробчатый корпус (рис. 1) состоит из двух щек (1 и 2) с фигурными вырезами, соединенных при помощи втулок 9 винтами М4. Через фигурные вырезы в щеках пропущены пальцы 10 и 14, на концах которых закреплены винтами серьга 3 с одной стороны и рычаг 12 — с другой. К концу пальца 14 крепится трос газа, а к концу пальца 10 при помощи тяг 17 и 6 — трос реверса. На рычаге 12 крепится ручка, например от тяги реверса моторов «Вихрь» или «Нептун».

Чтобы трос газа не отходил назад, на пальце 14 между щетками помещается фрикционное устройство, состоящее из двух текстолитовых шайб 15 и пружины 16. Жесткость пружины 16 подбирается таким образом, чтобы возвратная пружина газа, установленная на моторе, не могла бы сдвинуть рукоятку привода, стоящую в положении «полный газ». Пружина имеет 12 витков намотанных с шагом 3 мм из проволоки ОВС Ø1,2.

На одной из щек крепятся поворотные упоры 4 и 5 оболочек троса реверса и газа. Узлы для регулировки слабины оболочки можно установить на любом конце — либо в поддоне, либо на упоре в приводе.

ОБЩИЕ УКАЗАНИЯ

Подвесные лодочные моторы моделей «Вихрь» предназначены для установки на судах туристского или хозяйственного назначения весом не менее 130кг для моторов мощностью 25 л.с., а для моторов мощностью 30 л.с. – не менее 150 кг и высотой транца не более 405 мм и могут эксплуатироваться в любых водоемах, имеющих глубину не менее 0,8 м. Благодаря высокой мощности они могут обеспечивать движение на больших скоростях и буксировку водного лыжника. Подводная часть моторов выполнена из коррозийностойких материалов, поэтому моторы могут быть использованы как в пресной, так и в соленой воде с соблюдением рекомендаций, изложенных в данной инструкции. Запуск моторов «Вихрь-М», «Вихрь-30Р», «Вихрь-25Р электрон», «Вихрь 30Р электрон» — ручной, с самоубирающимся шнуром. Запуск мотора «Вихрь-30» и «Вихрь-30 электрон» производится электростартером. Реверсивный привод гребного винта обеспечивает передний и задний ход лодки, а также допускает работу моторов вхолостую. Моторы имеют места подключения дистанционного управления (фиг. 2), деталями которого комплектуются лодки.

Моторы оборудованы системой отбора электроэнергии к источникам сета, устанавливаемым на судне, и устройством для подзарядки аккумулятора в процессе работы двигателя. В настоящем руководстве дано краткое описание моторов и необходимые указания по их эксплуатации. Исправная работа, экономичность и долговечность во многом зависят от технически правильного пользования моторов, при строгом соблюдении указанных в руководстве правил. Заводом ведется дальнейшая работа по усовершенствованию выпускаемых лодочных моторов, поэтому некоторые конструктивные изменения в руководстве могут быть не отражены. Категорически запрещается производить запуск мотора без погружения в воду.

При заправке бака топливом не забудьте влить в бензин масло в пропорции, указанной в руководстве, и тщательно его размешать. Езда, даже кратковременна, на чистом бензине приведёт к выходу двигателя из строя. На моторе между картером и карбюратором стоит ограничительная шайба. После окончания периода обкатки мотора (5 топливных баков0 необходимо снять ограничительную шайбу. При запуске и прогреве двигателя не развивайте больших оборотов – это может привести к разрушению подшипников нижних головок шатунов и заклиниванию поршней в цилиндрах. Перед остановкой мотора обязательно его охладите работой на малых оборотах в течении 2-3 минут.

До истечения гарантийного срока владельцу лодочного мотора категорически запрещается вскрывать картер и редуктор. При нарушении данного условия эти узлы не будут приниматься на гарантийный ремонт.

Консоль и приборная панель

• Консоль рулевого управления на надувных лодка с жестким дном легко крепится к днищу болтами и представляет собой два кронштейна с панелью для крепления машинки и руля. Для лодок с мягким дном и небольших размеров консоль крепится на баллон носовой части или одного из бортов.
• Также есть модели консолей для крепления на банку, представляет собой полноценную панель с возможность установки приборов и ветрового стекла. Изготавливается из стеклопластика, имеет малый вес и хороший дизайн с возможность установки в нее эхолота и навигатора. Полноценные панели для установок на лодки с жестким полом может представлять собой пульт совмещенный с креслом для экономии места и большего комфорта.
• Стандартный набор приборов на панели – тахометр со счетчиком моточасов, индикатор уровня топлива и спидометр, показывающий скорость движения лодки относительно воды.

Нелишними будут и различные индикаторы:

• температуры головки блока;
• температуры воды за бортом;
• давления воды в системе охлаждения;
• угла наклона двигателя, а также амперметр и вольтметр.

Есть как универсальные приборы, так и специальные, предназначенные для двигателей определенного производителя или конкретной модели. Эти приборы необходимы в случае использования дорогостоящего двигателя средней и большой мощности, они помогают контролировать условия его работы и избежать перегрева или неожиданной разрядки аккумулятора.

Мнение владельцев

Общее мнение о моторе «Вихрь 30» — это то, что он недорогой (бюджетный) вариант, используемый на лодках весом от 150 кг. Недостатки данного агрегата компенсируются дешевизной ремонта и комплектующих запчастей на него, а также:

• надежностью завода-изготовителя;
• стабильной работой двигателя при минусовых температурах;
• возможностью мелкого ремонта при наличии нужного инструмента даже в полевых условиях;
• хорошей скоростью передвижения по воде с использованием мотора «Вихрь 30».

Конечно, имеются и отрицательные отзывы. В основном это:

1. Жалобы на повышенный расход топлива.
2. Сильный шум при работе двигателя даже на холостом ходу.
3. Менее комфортное управление лодкой с применение мотора «Вихрь 30» по сравнению с импортными аналогами.

Вывод относительно приобретения такого мотора, судя по отзывам его владельцев, неоднозначный. Для сравнения можно взять автомобили отечественного производства. Есть скептики, они категорически не приобретают данный вид транспорта, а есть и искренние фанаты, которых не страшат гаражные механические работы по восстановлению или усовершенствованию своего любимого авто.

firstfisher.ru

Обкатка

Владелец мотора Вихрь 30 должен соблюдать все указания производителя, чтобы обеспечить двигателю долгий срок службы. Среди заводских рекомендаций надо отметить своевременное обслуживание согласно регламенту. В период гарантии запрещено самостоятельно вскрывать редуктор и карбюратор, иначе мотор снимут с гарантии. Помимо регулярного обслуживания, Вихрь 30, как и любой лодочный мотор, должен пройти серию обкаточных испытаний. Данная процедура выполняется всего один раз, причем уже на первом этапе эксплуатации. В процессе обкатки детали мотора адаптируются к местным условиям. Двигатель работает на пределе своих возможностей, в режиме максимальных и низких оборотов. В процессе обкатки очень важна переменная нагрузка, чтобы мотор адаптировался к любым условиям. Получить ожидаемый эффект от обкатки можно, соблюдая все этапы данной процедуры. На выполнение обкатки уходит 10 часов. Перед обкаткой производитель рекомендует проверить состояние всех рабочих и подвижных органов мотора, в том числе переключателей на румпеле

При этом особенную важность имеет система охлаждения, источником которой выступает вода. Она должна выходить в виде фонтанирующей струи (при включенном моторе)

Струя будет выходить из специального отверстия в системе – этот признак свидетельствует о том, что система исправна.

Масло заливают в редуктор при установке мотора в вертикальное положение. Все масляные жидкости подбираются в соответствии с заводскими параметрами вязкости и допуска. К тому же, масло должно соответствовать стандарту TCW-3.

Для приготовления топлива понадобится масло и бензин в пропорции 50:1. Нам понадобится много топливной смеси, которой должно хватить на все 10 часов обкатки.

Такие мощные моторы обкатывают в условиях, максимально приближенных к реальным. Иными словами, 30-сильный двигатель обкатывать в бочке запрещается. Под реальными условиями можно понимать любой водоем с неограниченным пространством. В реке или озере можно раскрыть весь потенциал мотора, заставить работать его на пределе, и при этом не опасаться за перегрев деталей.

Приступаем к обкатке

1. Включаем мотор, доводим обороты до холостого режима. После прогрева мотора можно начинать движение
2. Обороты надо увеличивать постепенно, каждый час примерно на 5-10 процентов. В итоге за восемь-девять часов производительность мотора должна составить 80-90%. Повышение мощности до 100 процентов допускается, но время работы двигателя в таком режиме будет ограничено возможностями системы охлаждения
3. Чтобы избежать перегрева, необходимо периодически опускать обороты. Это нужно делать на протяжении всей обкатки. Это позволит повысить надежность, предотвратить перегрев, и тем самым создать условия для обкатки деталей. В этом и заключается смысл обкатки, чтобы мотор работал во всем диапазоне оборотов
4. В режиме переменной нагрузки двигаемся в течение 10 часов, после чего можно выключить зажигание, предварительно остудив мотор на холостом ходу
5. Слить отработанный материал, выполнить технический осмотр изделия. Обкатка завершена.

Дистанционное управление вихрь 30

У кого есть катер, у того есть мотор. У кого есть мотор, тот знает, что завести мотор бывает очень и очень не просто. Особенно старые отечественные моторы. С такой же проблемой столкнулись и мы. Ясно, что проблем со старыми моторами может быть много, но одной из самой распространенной является неустойчивая работа системы зажигания, в особенности на малых оборотах. Существует масса статей на тему того, как доработать, каким образом улучшить мотор. Одна из таких статей расположена на сайте http://motolodka.ru, точная ссылка на статью http://www.motolodka.ru/personal/anton/. С первого взгляда, казалось, что у нас все именно так, как там описано. Есть старый «Вихрь» (70 года выпуска), на маховике мотора имеются очень слабые магниты и т.п. В общем, казалось, что дело только за малым просто повторить то, что написано в этой статье. Но, реальная жизнь внесла свои коррективы. Даже если не брать в расчет «дурашливо-пивной» стиль написания статьи, что само по себе неприятно, в статье есть громадное количество неточностей, и откровенно неправильных вещей. Такое впечатление, что важнейшие элементы конструкции специально не были показаны. В этой статье есть принципиальная схема (она показано внизу), которая была по-началу взята за основу всего, что мы начали делать.

Стенд для «проверки» маховика сделан из точильного станка, в котором абразивный диск заменен собственно на сам маховик.

Поэтому было создано устройство на основе микроконтроллера, формирующее сигнал после прохождения двух одноименных полюсов магнита на маховике. В качестве датчика магнитного поля был использован аналоговый датчик Холла SS49E, фирмы Honeywell. Принципиальная схема устройства представлена ниже. Цепи стабилизатора напряжения на ИМС 78L03 не показаны.

Коммутаторы, которые мы использовали были двух разных типов, один на ИМС КР1055ХП4 и выходном транзисторе КТ8225А (это 133.3774-01) от автомобиля «Волга», второй — на ИМС КР1055ХП1АР и выходном транзисторе КТ8232А1 (это 76.3774 ) от автомобиля «Ока», «Жигули» ВАЗ 2109. Оба коммутатора работали одинаково. Кому интересно внешний вид одного из разобранных коммутаторов — можно посмотреть на следующей фотографии.

Принципиальная схема таких коммутаторов можно найти на фотографии снизу (спасибо Сергею Горланову, который перерисовал ее когда-то и поместил в интернете на всеобщее обозрение). Сама схеме, естественно не уникальна, она является типовой для этих микросхем. Кому интересно могут ознакомится с фирменным data sheet на ИМС L497, которая является прототипом отечественных К1055ХП1 и К1055ХП4.

Предварительный вариант плат для устройства можно увидеть на фотографии внизу. Дорожки вырезаны ножом для бумаги на стеклотекстолите. Единственное предупреждаю, что рисунок дорожек не очень удобен для монтажа микроконтроллера, т.к. изначально устройство разрабатывалась для использования компаратора, как элемента измерения напряжения на аналоговом датчике Холла.

для увеличения – нажмите на рисунки

Тестирование устройства (просьба тоже не удивляться, т.к. на этой фотографии использовался другой процессор, не c8051f300 на котором мы остановились в конечном счете). Вместо катушки зажигание подключено реле, по его щелчку можно точно знать момент появления искры.

Окончательный вид устройства показан на фотографии внизу, из-за крохотных размеров ИМС c8051f300 ее почти не видно. Исходный код программы на языке С (в качестве компилятора я использовал Keil Software, им можно пользоваться бесплатно в ознакомительных целях, но размер кода не должен превышать 2 Кбайт) можно найти тут. Кто не хочет ломать голову над тем как работает программа, компилировать, модифицировать и т.п., то может скачать сразу готовый hex-код здесь.Программатор я использовал хорватской фирмы DILOGIC, схему и программную оболочку для Windows можно бесплатно скачать вот здесь (с сайта фирмы DILOGIC) или заказать у них комплект уже собранного программатора и ПО к нему.

Преимущества и недостатки мотора

Рассмотрим достоинства и недостатки лодочного мотора класс «Вихрь30». Показатели, которые являются его положительными отличиями:

• антикоррозийное покрытие подводной части двигателя позволяет использовать его как в пресной, так и морской соленой воде;
• значительно низкая стоимость по сравнению с аналогичными по кассу импортными агрегатами;
• высокая мощность, позволяющая передвигать плавательные средства по воде со скоростью до 60 км/ч.;
• недорогой ремонт и наличие любых запчастей для его восстановления;
• повышенный литраж топливного бака (22 литра);
• возможность использования бензина любых марок.

К недостаткам лодочного мотора «Вихрь30» можно отнести:

1. Повышенную шумность.
2. Большое гидравлическое сопротивление подводной части двигателя.
3. Ограниченный срок работы подшипников в редукторе.
4. Высокий расход топлива.
5. Нестандартное крепление гребного винта, которое не имеет аналога для его замены.
6. Трудную регулировку карбюратора.
7. Низкий уровень КПД гребного винта и редуктора.

Cфера применения и конструкция

Вихрь представляет собой марку моторов с подвесной конструкцией для лодок. Производство данных систем велось в период с 1966-2010 в городе Самара на заводе Кузнецов. В отличие от других моторов отечественного производства, Вихри обладают двумя типами модификаций: для контроля посредством румпеля и контроля посредством электронного стартера. Лодочный мотор линейки Вихрь представлен всего 3-мя основными моделями. Это:

• Вихрь 20.
• Вихрь-М, основная мощность которого составляет 25 лошадиных сил.
• Вихрь-30 Электрон.

Лодочные моторы типа Вихрь-30, Вихрь-М и Вихрь-20 были далеко не единственными моделями устройств. Под маркой Вихрь можно было встретить также лодочный мотор, который имел мощность в сорок, сорок-пять либо шестьдесят лошадиных сил. Однако данные образцы являлись чисто экспериментальными и выпускались ограниченной серией. Моторы данной марки создавались на основе стандартной схемы, имеющей месторасположение узлов в вертикальном виде.

Двигатель системы Вихрь — это карбюраторный аппарат двухтактного образца с двумя цилиндрами. Мотор оснащён дефлекторной продувной системой.

Описание технических характеристик 2-х моделей:

1. Вихрь-М имеет 3-х канальную технологию продува возвратно-петлевого типа.
2. Вихрь-30 Электрон имеет 3-х канальную продувку.

Вообще различий между Вихрь-30 Электрон и Вихрь-М достаточно немного. Различаются разве что глушитель по форме и выхлопная структура (Вихрь-30 Электрон обладает отрегулированной выхлопной системой). Картер заполняется новой смесью путём использования аппарата золотникового типа, оснащённого специальными шайбами на основе текстолита.

Максимальный объём изделия — 423 кубических сантиметра, Вихрь-30 Электрон и Вихрь-М имеют по 423 и 488 кубических сантиметра соответственно. Моторное топливо представляет собой бензиновую и масляную смесь. Зажигательная система активируется от машины магнитоэлектрического вида. Сам двигатель охлаждается на принудительной основе, путём использования забортной воды. Для такого случая предусматривается дозаторный насос, или помпа.

Запускается двигатель путём использования стартера ручного образца. Модель с тридцатью л.с. дополняется в комплекте электростартером стандартного образца. Ещё предусматривается запуск системы в аварийном режиме при использовании шнура стартового образца.

Труба дейдвуда, относящаяся к моторной части, является корпусом промежуточного характера и отвечает за связь редуктора, а также двигательной системы. Подвеска, оснащённая элементами с упругой структурой, и моторный элемент струбционого образца фиксируется на лодочном транце. Моторный редуктор обладает конической формой с одной ступенью и реверсивной системой. Конструкция детали представляет возможность для активации открытого хода.

Винт гребной с тремя лопастями. Вращательный момент системы передаётся от редукторного вала к самому винту — путём прохождения через шпонку и демпфер, являющиеся наиболее слабым элементом в передаче силового типа, реализующейся на пути от редукторной конструкции до редуктора.

Если винт ударится вдруг о какое-либо препятствие, находящееся под водой, то шпонка будет срезана, что позволит предохранить моторные детали от возможной поломки. Чтобы лодка продолжила своё движение, шпонка должна быть заменена.

Мотор сам управляется румпелем на расстоянии. Конструкция его включает в себя отдельный бак для бензина, ёмкость которого составляет двадцать два литра. Его можно расположить практически в любом участке судна. Двигательная часть прикрывается небольшим кожушком. Моторная система оснащена генератором тока переменного типа (уровень напряжения — двенадцать вольт, уровень мощности — тридцать вольт). Он отвечает за передачу энергии ходовым лодочным огням, а также за подзарядку аккумуляторов.

Установка дистанционного управления лодочным мотором

• Стоит с внимательностью отнестись к выбору места расположения газоревресной машинки, так как после установки для переноса нужно будет либо укорачивать, либо покупать новые троса.
• Самостоятельная установка дистанционного управления на лодку без соответствующей подготовки может стать причиной поломки двигателя, но если вы решились на это, то стоит основательно подготовиться.
• Перед покупкой троса стоит точно рассчитать расстояние от машинки до двигателя, прокладка должна осуществляться в таких местах, чтобы рубашка троса подвергалась механического воздействию и надежна закреплена, допустимый радиус изгиба не более 150 мм.
• Подробная схема подключения должна быть в инструкции к двигателю. Установка системы дистанционного управления на надувную лодку немного сложнее, для этого используют рулевые консоли, которые крепятся к баллонам или устанавливаются прямо на палубу лодки.
• На многих лодках с жесткими корпусами предусмотрены места для монтажа машинки и рулевого механизма, что значительно упрощает монтаж системы ДУ.

Самодельное дистанционное управление лодочным мотором

Простой однорукояточный привод дистанционного управления

Системы дистанционного управления лодочными моторами обычно довольно сложны конструктивно и потому изготовление их отнимает много времени. Управление производится, как правило, двумя рукоятками («газ» и «реверс»), что затрудняет управление лодкой, особенно при буксировке лыжника. Варианты с однорукояточным приводом, описанные в статьях Л. П. Зимакова в № 15 и 33 сборника «Катера и яхты», предусматривают необходимость сложных переделок в самом моторе.

При разработке предлагаемого варианта самодельного дистанционного управления лодочным мотором я задался целью, с одной стороны, максимально упростить процесс управления лодкой, а с другой — свести к минимуму необходимые доработки в моторе и обеспечить возможность изготовления системы в домашних условиях (одновременно с необходимыми блокировками, гарантирующими, например, невозможность полного открытия дросселя при выключенном реверсе).

Система дистанционного управления выполнена однотросовой, поэтому пришлось установить возвратные пружины для обеспечения «сброса» газа и выключения муфты редуктора. Наличие пружин значительно упрощает привод, но, безусловно, снижает его надежность, в связи с чем необходимо вынести кнопку «стоп» на пульт управления.

Зная по опыту долголетней эксплуатации «Вихря» на сравнительно легкой (120 кг) лодке, что включение заднего хода требуется чрезвычайно редко, я отказался от выноса включения реверса на пульт управления. Это также упростило конструкцию привода. При необходимости задний ход включается непосредственно рукояткой реверса на моторе.

Таким образом, привод обеспечивает включение переднего хода и нейтрали и управление газом, причем все эти операции производятся одной рукояткой.

Доработка мотора (в данном случае «Вихря») заключается в следующем.

Для управления дроссельной заслонкой карбюратора на вертикальном валике привода необходимо установить рычаг 60 мм с зажимом для тросика на конце.

Оболочка троса закрепляется стальным или латунным хомутиком к приливу поддона мотора в существующее отверстие.

На поддон устанавливается упор из дюралюминия или стали толщиной 3-4 мм так, чтобы ползун переключения реверса упирался в него передней частью в положении «нейтраль». Этот упор нужно сделать откидывающимся для возможности включения заднего хода.

В отверстии для крепления горизонтальной тяги реверса закрепляется конец пружины; второй ее конец крепится в отверстии передней части поддона. Пружина должна прижимать ползун к упору с усилием 3-5 кг и развивать усилие 10 кг при полностью включенном переднем ходе (крайнее заднее положение ползуна).

Боуденовская оболочка крепится в поддоне. Трос протягивается через блочок, расположенный на задней части поддона, и крепится к ползуну реверса с помощью вилки из листовой стали и короткого пальца, входящего в горизонтальную часть прорези ползуна.

Подготовка моторов других марок совершенно аналогична, кроме переключения реверса. На «Нептуне», «Москве», «Ветерке» и т. п. передний ход включается движением рычага вперед и поэтому ролика на тросе, изменяющего направление движения, не требуется.

Собственно привод дистанционного управления чрезвычайно прост по конструкции и в изготовлении.

Мотор Вихрь 30

Разработанный более полувека назад и ставший настоящей легендой, Вихрь 30 по сей день пользуется огромной популярностью среди любителей активного образа жизни: рыбалки, катерного и яхтенного спорта и водных путешествий, в целом. Начиная еще со времен СССР, движок вытеснил многие аналоги с рынка.

Несмотря на очень противоречивые отзывы, его популярность обусловлена высокой мощностью и низкой стоимостью, доступностью запчастей и легкой ремонтируемостью. Более детально об истории разработки, технических характеристиках, модернизации и том, какой стала модель в наши дни, мы расскажем далее.

Дополнительная информация

Из основных особенностей, на Вихре-30 недостаточно большие каналы для охлаждения, как следствие, при изношеной помпе мотор периодически перегревается, что ведет к сокращению ресурса двигателя.

При форсировке Вихря-30, можно достичь частоты вращения 8500 — 9000 об/мин в течение 30 секунд при использовании со скоростным винтом шагом 282 мм, но при этом сильно рвет гильзы в районе выхлопных окон, что в конечном итоге приводит к дорогостоящему ремонту. Чтоб хорошо форсировать двигатель, нужно избавиться от выхлопных окон, оставить как есть впускные окна, доработав напильником и наждачной бумагой продувочные каналы, введя в конструкцию ГБЦ с ГРМ, с парой выпускных клапанов на каждый цилиндр, можно снизить шумность и увеличить мощность.

Памятник мотору «Вихрь»

На Беломорской биологической станции Зоологического института РАН у мыса Картеш установлен памятник мотору. Табличка на небольшом бетонном обелиске гласит: «Мотору „Вихрь“ — с любовью и ненавистью».

Вычисление шага винта

Несколько элементарных формул позволят на практике выяснить — какой винт нужен именно Вам:

• Узнайте из инструкции к мотору Вашего судна, какое максимальное количество оборотов может он развить при полностью открытой заслонке дросселя («полный газ»). Скорость вращения вала лодочного двигателя можно измерять тахометром. Как правило, она не должна превышать 5500 об./мин.
• Разгоните свое судно и лодочный мотор с выбранным винтом до максимальных оборотов на «полном газу». Положение лодочного мотора должно быть обычным и рекомендованным для конкретных условий.
• Если скорость вращения вала Вашего лодочного мотора, при полностью открытой заслонке, меньше максимальных рекомендованных оборотов, то обратитесь к показаниям тахометра, и запишите их как верхний максимальный диапазон скоростей работы данного типа винта.

Пример: Паспортные обороты двигателя = 5000-5600 об./мин. Максимальные обороты двигателя = 5600 об./мин. Показания тахометра = 4800 об./мин. Разность = 800 об./мин.

Разность шага винта в 1 дюйм (2,54 см) соответствует примерно 200 об./мин. С учетом этого, разделим найденную в нашем примере разность между фактическими показаниями тахометра и максимальными паспортными оборотами двигателя на 200. Получим 4. На этом основании попробуйте использовать винт с шагом на 4 дюйма меньше, чем у данного винта. Теперь все должно быть в порядке.

В действительности, обойтись одним каким-либо винтом нельзя. Если Вы собираетесь использовать свое судно как многоцелевое — для прогулок, рыбной ловли или для буксировки воднолыжников, например, то Вам потребуется, безусловно, больше, чем один винт. Настоятельно рекомендуется всегда иметь с собой на борту запасной винт с полным комплектом крепежа.
