Поместится даже в карман! как изготовить печь-щепочницу своими руками

Содержание:

Складные
Турбопечка щепочница своими руками чертежи турбо. Чертежи печей щепочниц с размерами
Типы горения
Общее понятие
- Основные преимущества
- Разновидности печи щепочницы
Конструктивные особенности
Для примера
Аварийные
Лучшие готовые модели
Основные плюсы и минусы печи щепочницы
- Сравнения щепочницы с другими конструкциями
- Эффективность щепочницы среди минипечей
Для примера
Печь-щепочница под армейский котелок

Складные

Следующая по востребованности печь-щепочница – походная и дачная складная. Собираются в рабочую конфигурацию такие щепочницы из плоских деталей, в сложенном виде представляющих собой компактный пакет. Его укладывают в варочную посуду или в специальный карман внутри рюкзака, чтобы углы чего-нибудь не порвали. Благодаря компактности в сложенном виде детали складной щепочницы возможно делать из обычной конструкционной стали толщиной 1-2 мм. Вес укладки в походном положении тогда возрастает до 0,8-1,2 кг, но зато печка получается достаточно долговечной без использования спецсталей. Кроме того, тот же подход позволяет сделать дачную щепочницу увеличенных размеров, на которой можно сварить в котле обед на всех или вскипятить ведро воды.

Чертежи деталей походной складной мини печи-щепочницы

Мини походная

Чертежи деталей, из которых собирается складная походная мини-щепочница, даны на рис. выше. Процесс сборки несложен:

крыло a Дет. 4 вставляется в вырез a’ Дет. 2;
крюки b Деталей 1 вводятся в вырезы b’ Дет. 2;
Детали 1 немного разводятся в стороны и осаживаются вниз до упора;
Дет. 4 приподнимается и Детали 1 сводятся так, чтобы ее крылья c’ вошли в вырезы c Деталей 1;
печка фиксируется в собранном виде надеванием Дет 3 ее пазами d’ на крюки d Деталей 1.

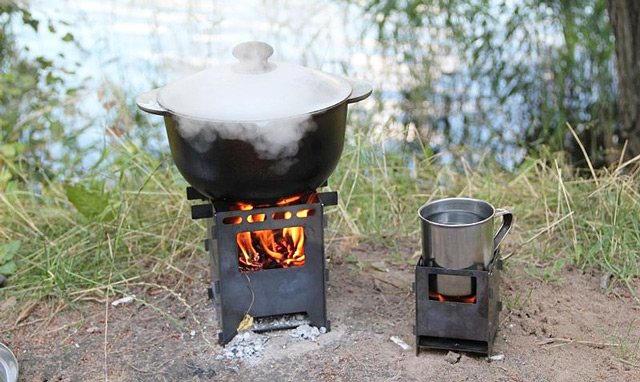

Складная дачная

Дачная складная щепочница должна, во-первых, выдерживать значительный груз. Во-вторых, при ее увеличенных размерах обеспечить переменный режим горения простым насверливанием отверстий в боковинах становится уже затруднительно. В-третьих, дачная щепочница должна давать возможность ставить на нее посуду разного размера и в то же время требования максимальной компактности в сложенном виде и минимального веса для нее не обязательны. На рис. даны выкройки боковин дачной печи-щепочницы, удовлетворяющей этим условиям; сторона квадрата масштабной сетки – от 10 до 50 мм смотря по назначению печи и наличию материала.

Выкройки деталей складной дачной печи-щепочницы

Материал – конструкционная сталь толщиной 1,5-2,5 мм. Залитые красным лопасти боковин, образующие конфорку, по вырезании заготовок отгибаются внутрь под углами в 45 градусов. Этим обеспечивается, первое, возможность установки на конфорку посудин различного размера. Второе – совместно с фасонными вырезами вверху, размерами и конфигурацией днища установленной посудины регулируется приток вторичного воздуха, т.е. эта печка самонастраивающаяся по варочную посуду. Поставили сковородку или небольшую кастрюлю – будет гореть дольше, но греть слабее. Под большим котлом с округлым дном – сильнее, под ведром еще сильнее, а под вываркой «закочегарит» вообще на максимале.

Складная печка-щепочница пирамидальной формы

О пирамидальных щепочницах

Иногда самодеятельные конструкторы с целью добиться более полного сгорания топлива делают складные щепочницы пирамидальной формы. Действительно, в таких печах доля пиролиза в тепловыделении возрастает. Но добавочное тепло легко и теряется, что ясно видно на рис. справа. Печка не градирня все-таки.

Турбопечка щепочница своими руками чертежи турбо. Чертежи печей щепочниц с размерами

Как сделать походную печь своими руками?

На охоте, рыбалке и в турпоходе бывает жизненно необходимо быстро согреться и приготовить пищу при остром дефиците топлива; возможно – не выходя из палатки. На даче – летом сварить обед или вскипятить воду, не тратя газ, не запуская домовую печь или не строя уличную летнюю. Выбор того или иного носимого компактного отопительно-варочного устройства или кострового снаряжения – другой вопрос. Но в любом случае выручит приспособление, известное как щепочница или печка Бонда: такую печурку на бросовом древесном топливе можно соорудить из подручных материалов, пользуясь только ножом, она всеядна и в некоторых, самых тяжелых случаях (см. далее) сможет исправно выполнить свою функцию в местах, где древесного топлива нет и быть не может.

Дачная печка щепочница весом в сложенном виде до 1,5-2 кг и объемом в нем же менее 2 куб. дм позволяет сварить суп на семью; походная на приготовление одной порции втрое легче и сложенная занимает 0,2-0,3 куб. дм. Затрат на высококачественные материалы для щепочницы длительного пользования вряд ли потребуется более 300 руб., причем почти всегда можно обойтись и бесплатными подручными. Для справки: более-менее надежная всепогодная газовая горелка обойдется от 1000 руб; к ней нужно будет докупить 3 л баллон. Все это хозяйство потянет (с заправленным баллоном) 4-5 кг и займет столько же куб. дм.

Самодельные печи-щепочницы для дачи и походная

Немного истории

Печь щепочница, судя по всему, была изобретена русскими золотоискателями на Чукотке, когда туда через Аляску (тогда еще российскую) начали поступать американские консервы. После перехода Аляски в собственность США наших соотечественников там осталось немало; фамилия главного героя одного из известных рассказов Джека Лондона аляскинского цикла – Суварин. Американским старателям – первопроходцам Клондайка щепочница была известна как Russian Can Stove (русская баночная печь).

Свойства щепочницы как средства выживания в полной мере оценили сталинские зеки. От них о щепочнице узнали и вертухаи НКВД. В довоенных наставлениях по выживанию для разведчиков есть инструкции по изготовлению щепочницы. Печкой Бонда ее прозвали благодаря сценаристу одной из серий бондианы – заядлому охотнику, рыболову и туристу-одиночке. Сценаристу тому и актеру, сыгравшему в той сери агента 007 нужно безо всяких обиняков сказать большущее спасибо. Эйнштейн однажды выразился: «Если у вас есть яблоко и у меня есть яблоко, и мы ими обменяемся, то у каждого из нас останется по яблоку. А если у вас есть идея и у меня есть идея, и мы ими поделимся, то у каждого из нас станет по две идеи». Идея Russian Can Stove уже во времена освоения Клондайка спасла жизни десяткам людей; к настоящему времени их число, во всем мире, вероятно, измеряется сотнями, если не тысячами.

Покупать или делать?

В настоящей статье описывается, как делается щепочница своими руками. Готовых походных щепочниц в продаже много видов, но дело даже не в явно завышенных ценах; в денежном выражении они в общем-то приемлемы. Дело в том, что ориентированные на маркетинг «усовершенствования» множества фабричных щепочниц на самом деле лишают их главных достоинств: простоты, надежности и универсальности (см. далее, о турбощепочницах). Поэтому печку-щепочницу лучше изготовлять собственноручно.

Типы горения

Простейшая щепочница это фактически корзиночная жаровня на пламенном горении. Сделать такую из покупных полуфабрикатов на 150-200 руб. можно дома за полчаса (см. ниже), но щепочница на пламени окажется весьма прожорливой. На природе под нее нужно будет готовить площадку, как для костра: угольки из боковых отверстий могут выстреливаться довольно далеко. По теплотехнике у пламенной щепочницы перед костром одно преимущество: загрузка топлива не расползается, поэтому можно использовать трудно горящее – шишки, горные и пустынные кустарники.

Хорошая печка-щепочница в той или иной степени использует пиролиз и дожигание отходящих газов (древесного газа, wood gas); есть и чисто пиролизные, особо экономичные щепочницы, см. далее о турбопечках. Экономичность в сочетании с еще большей всеядностью выводит щепочницы с пиролизом на первый план при нехватке топлива. В экстренных ситуациях буквально спасительной может оказаться щепочница на вялом, но очень долгом и предельно экономичном поверхностном горении, см. в конце.

Типы горения

Что такое рыболовный экран и как его изготовить своими руками?

Горение печки базируется на процессе пиролиза и использовании выделяемых от топлива газов для поддержания огня.

При этом такие печки считаются экономичными, а в экстренной ситуации даже спасительными. Ведь порой щепочница способна производить тепло при вялом, но долгом горении.

С пиролизом

Пиролизные щепочницы, работающие на процессе пиролиза, то есть с дополнительным наддувом, называют «турбопечка». Пиролизная походная печь щепочница была изобретена американскими туристами, которые проявили изобретательность и усердие при разработке аппарата.

Броский слоган «турбо» пустили в массы, однако путешественникам понятно, что энергозависимость от мотора наддува, функционирующего от батареек, не нужны. Такие дополнительные элементы ломаются, а патрубки мешают при рациональной укладке походного рюкзака и занимают ценное место туриста, направляющегося в путь в одиночку.

Однако большим группам, профессиональным охотникам, рыболовам или туристам, направляющимся в дальние места по маршрутам наивысшей степени сложности, отказываться от турбопечек не рекомендуется.

Главными преимуществами пиролизных печек являются:

возможность приготовления обеда на 3 человек при загрузке камеры горения 20–30 шишками;
наивысшая температура концентрируется по оси печки, поэтому изготавливая аппарат дома, вполне допустимо использовать банки из-под консервов или тонкого оцинкованного металла;
возможность использования сухого спирта в качестве топлива;
после опрокидывания турбопечка продолжит гореть, при условии, что ее сразу поставили на ровную поверхность в прежнем состоянии;
в режиме поверхностного горения печку используют для обогрева. Искры не вылетают через металлические стенки, а дно не прогревается выше 80 градусов, что позволяет использование щепочницы для палатки.

Обратите внимание!

Используя пиролизную щепочницу в палатке, необходимо проявить бдительность и дождаться полного прогорания топлива и очистить ее от золы. Под печку укладывают брезент или другой термоустойчивый материал, который предотвратит плавление синтетики и исключит ломкость материала палатки в будущем. В противном случае турист рискует угореть.

Частичный пиролиз

Изобретение американцами пиролизных печек объясняется природоохранным законодательством, которое строго регулирует поведение граждан в лесу. То есть американским туристам позволено собирать сушняк с земли или шишки, однако ломать деревья недопустимо.

Подобные действия наказываются большими штрафами, а в некоторых штатах такое нарушение закона может стать причиной заключения. В России законы не такие суровые и природопользование не ограничено в такой степени. Этот факт во многом объясняет предпочтение граждан использовать упрощенные конструкции – с частичным пиролизом.

Когда топливо частично прогорает и оседает, то в процесс включается пиролиз. То есть остатки углей догорают до состояния золы от вторичного воздуха.

На заметку!

Если сравнивать такие печки, то по экономичности использования топлива частичный пиролиз уступает. Однако температурный режим внутри камеры горения одинаковый и на приготовление обеда уходит равное время.

Использование с армейским котелком

Армейские котелки, до сих пор использующиеся для вооружения российских солдат, популярны среди туристов. Также в магазинах представлены зарубежные котелки.

Каждый из них имеет свою определенную форму, поэтому котелок и щепочницу подбирают одновременно. Производитель указывает на щепочнице рекомендуемую модель котелка или габариты. Их необходимо учитывать, чтобы достичь максимального эффекта при установке котелка над щепочницей для быстрого разогрева.

Расстояние между стенками печки и котелка не должно превышать 5 мм. В противном случае, если котелок будет больше печки в диаметре, то до момента закипания жидкости потребуется больше времени.

Если же сама горелка щепочница окажется шире, то часть топлива будет использована впустую, а туристу придется носить с собой лишний груз. В качестве исключения можно выделить щепочницы для армейского котелка, рассчитанные сразу на 2 емкости.

Общее понятие

Изготовление печи-щепочницы своими руками в домашних условиях

Печь щепочница – примитивный прибор, разработанный для нагрева и обогрева. Баночная печь стала хорошей альтернативой привычной газовой горелке, но и превосходит ее в удобстве. Для разведения огня вдали от цивилизации туристам не придется использовать специальные картриджи, потому что в качестве топлива используется щепа, ветки и мелкий хворост.

Щепочница также зарекомендовала себя в местах с нехваткой природных дров и хорошо держит пламя даже на шишках или влажном горючем. Печь использует естественную тягу, а не наддув. Благодаря тщательно продуманной конструкции все производимое тепло от сгорания топлива направлено на обогрев посуды.

Для информации!
Маленькая печка вполне справляется с задачей разогрева обеда или даже полного приготовления в полевых условиях.

Для разогрева или кипячения небольшого объема воды не требуется разводить большой костер и запасаться дровами впрок. Именно за эти качества щепочница признается наиболее подходящим снаряжением для туристов.

Основные преимущества

Говоря о печке-щепочнице, нельзя забывать о многих достоинствах изобретения:

Компактный размер и небольшой вес, что окажется удобным для туристов. Печка умещается в рюкзаке и не занимает много места, позволяя уместить все снаряжение.
Хорошая естественная тяга, что позволяет выработать тепло, используя небольшое количество топлива.
Возможность быстро приготовить обед и разогреть воду, потому что все тепло направляется вверх к посуде.
Щепочница функционирует даже при закладке отсыревшего топлива, поэтому печка актуальна зимой. В экстренных ситуациях в качестве топлива допускается применение спирта в качестве горючего.
Печь не образует открытый огонь и не оставляет после себя углей, поэтому ее применение актуально для районов, где разведение костров запрещено.

Возможность розжига внутри палатки для согрева.

Разновидности печи щепочницы

Выделяют несколько видов щепочниц:

свеча;
складная прямоугольной формы, пирамидальная или трехгранная;
для металлической чашки;
для котелка.

Конструктивные особенности

Обычно цилиндрическая по форме печь изготавливается из трубы или отдельных деталей прямоугольного сечения. Ее высота чаще всего составляет порядка 20 см. В нижней части сооружается так называемая колосниковая решетка, а сбоку создаются отверстия, через которые поступает воздух, обеспечивающий горение.

Верхняя плоскость представлена решеткой, на которую удобно устанавливать посуду с едой или водой. В другой боковой части создается прямоугольное небольшое отверстие с дверцей, в которое закладывается используемое топливо. По верхней окантовке вырезаются небольшие сегменты под шампуры.

Готовая конструкция дополняется ножками, которыми обеспечивается зазор непосредственно под колосниками. Через него высыпается зола, оставшаяся после перегоревшего топлива, и поступает воздух. Ножки также обеспечивают устойчивость печки, при отсутствии надлежащей опоры она может повалиться на бок.

Для примера

Простейшую пламенную щепочницу можно соорудить из продающихся в икее сушилок для столовых приборов ОРДНИНГ, торговый артикул 300.118.32, поз. 1 и 2 на рис. Достоинство данной заготовки материал, довольно толстая пищевая нержавейка, поэтому прослужит «икеевская» щепочница долго. Однако сгодится она разве что для утренней кружки чая или супа из пакета, так что заготовку нужно дополнить конфоркой из болтов (поз. 4): диаметр ОРДНИНГа 130 мм, что для походной кружки многовато.

Печка-щепочница из сушилки для столовых приборов

Уже с супом на икеевской щепочнице возникают проблемы: одной загрузки даже сосновых или березовых щепок не хватает, так что приходится вырезать окно для догрузки, поз. 3. Совать в него мелкие щепки неудобно, тем более на холоде закоченевшими руками. Икеевская щепочница не очень-то устойчива, и нескладный новичок при догрузке топлива ее почти наверняка опрокинет.

Наконец, запускать икеевскую щепочницу можно только на улице, но тогда нужны ножки. Как их ни делай (поз. 5 и 6), в рюкзаке они за что-то цепляются и что-то рвут. В общем, от икеевской щепочницы толку будет, если ее возить в багажнике на рыбалку одного для или на даче для быстрого разогрева небольших порций пищи.

Аварийные

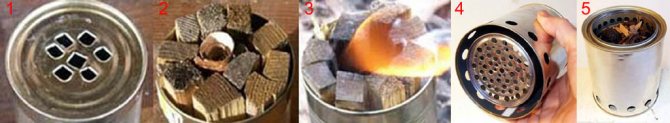

Напоследок посмотрим, как сделать щепочницу на крайний случай из подручных материалов. На поз. 1-3 рис. та самая Russian Can Stove, без изменений дожившаяся до печки Бонда. Такая щепочница преимущественно отопительная: горение в ней тихое, поверхностное. Щепочница на поверхностном горении дает слабое пламя, но очень много мягкого тепла. При запуске в палатке в качестве поддона можно использовать металлическую миску, в которую набросаны мелкие камешки прим. одинакового размера. Не песок, нужен ведь приток воздуха! Под миску нужно также подложить что-то не самовоспламеняющееся и плохо проводящее тепло: дно печки при догорании загрузки нагревается до 300-400 градусов, а дно миски через камешки 2-3 см в поперечнике до 140-160 градусов.

Походные печки-щепочницы из банок

Между прочим, лучшая загрузка топлива для аварийной щепочницы на поверхностном горении – туго засунутый рулон туалетной бумаги, также туго набитая медицинская вата и т.п. рыхлое топливо, в котором побольше целлюлозы и поменьше чего-то еще. Для розжига нужно 30-100 мл спирта либо любой другой ЛВЖ, крепкого спиртного (водка, коньяк, местный самогон) или растительного масла. Загрузку топлива карандашом, ручкой для письма или заостренной палочкой протыкают по оси до дна, обливают растопкой и поджигают. Горит долго, без копоти, тепла дает много.

Если среди порожних банок есть пара, входящих одна в другую, то из банок возможно быстро собрать более экономичную и пригодную для варки чая или супа в кружке щепочницу со смешанным режимом горения, поз. 4 и 5. Отверстия, разумеется, не обязательно должны быть такими аккуратными, их можно просто пробить ножом. Если печка будет загружаться рыхлым топливом, дырки во внутренней банке нужно протыкать изнутри, чтобы заусенцы не мешали загрузке. Также в обечайке (цилиндрической боковине) внутренней банки отверстий пробивается 1-3 ряда вверху. Веточное топливо загружается до нижнего края отверстий верхнего ряда, поз. 5. Это, конечно, не все варианты печек-щепочниц на крайний случай; возможны и другие вполне эффективные конструкции походных печей из банок, см. напр. видео:

Лучшие готовые модели

Готовые печки можно приобрести на любом подходящем сайте или в строительных магазинах. Также интересным решением будет покупка печки с известного сайта «Алиэкспресс».

Турбо-печь PS1500T

Данный вариант показал отличные результаты работ при низких температурах.

Печка не нуждается в больших запасах дров и экономит много времени и сил. Нагнетатель в системе печи позволяет набрать высокую мощность в считанные минуты. В качестве топлива можно использовать даже сырую древесину.

В комплект турбо-печки PS 1500 T входят части:

электрический нагнетатель воздуха,
корпус из нержавеющей стали,
камера сгорания,
подставка.

Нагнетатель работает от двух пальчиковых батареек (АА). Работа возможна в трёх режимах:

Высокая скорость вращения вентилятора (3000 об.).
Низкая скорость вращения вентилятора (1500 об.).
Выкл. — при выключении нагнетатель обязательно снимается, во избежание перегрева. В этом случае печь продолжит работу благодаря естественной тяге.

На одном наборе алкалиновых батареек, в разных режимах, печь проработает около 50-ти часов.

Ценовой диапазон турбо-печи PS 1500 Т составляет 2500-3000 т.р.

Лесной гном

Это компактная печь сборной конструкции. Чтобы собирать и разбирать данный вариант, не требуется никаких инструментов. Печь выполнена из нержавеющей стали высокого качества.

Главным достоинством «Лесного гнома» является универсальность. Агрегат оснащен тремя отсеками колосника. Нижнее для древесного топлива, среднее для спирта. Верхний отсек используется для сухого горючего.

Преимущества печи «Лесной гном»:

Колосник возвышается над землей, предоставляя доступ воздуха к пламени.
Также примечательно то, что конструкцию можно дополнить, установив стенки для пиролиза.
Данный вариант складной печки безопасен для использования, т.к. её конструкция представляет собой замкнутое пространство.
Нет необходимости в большом запасе дров, можно использовать любой лесной мусор, включая шишки.
Качество материалов. Толстая пищевая сталь, используемая для создания печи, прослужит долгое время.
Комплекция печки «Лесной гном» включает в себя складную печку и чехол. Стоимость устройства составляет около 1000 т.р.

Биохит 123

Данная печь представляет собой неразборную конструкцию, которая может применяться как самостоятельная печь.
Комплектация дополнена специальными перекрестиями.
Сооружение состоит из трёх частей:
Первая часть — служит в качестве подставки и необходима для устойчивости.
Вторая часть — топка.
Третья часть — второе перекрестие, на которое устанавливается посуда.
В топочной части заметен лоток для древесного топлива. Также в конструкции есть дополнительный слот с дверцей для докладки дров.

Преимущества печки Биохит 123:

Не нуждается в сборке.
Постоянная готовность к работе.
Долгий срок службы за счёт гнутой структуры.
Печку можно использовать как хранилище для мелких предметов.
В комплект поставки входит дополнительный лоток для топлива.
В качестве топлива подходит сухое горючее.

Из минусов печки можно выделить неудобные габариты.

Стоимость неразборной печки Биохит 123 варьируется в диапазоне 1500 — 2000 т.р.

Выживайка № 2

Данный вариант отличается большим набором положительных качеств:
Непрерывный цикл работы составляет 10 часов.
Продолжительный срок эксплуатации.
Зольник сконструирован как у полноценной печи. Оборудован большой дверцей.
Улучшенный тип крепления, увеличивающий прочность сооружения.
Объём устанавливаемой емкости до 30 л.
За счет высоких показателей коэффициента полезности, расход топлива сведен к минимуму.
Удобная система. Дверца оснащена пазами, выполненными в виде салазок. Поэтому дверца может закрывать как топку, так и поддувало.
Стоит отметить материал изготовления печки. Сплав нержавеющей стали содержит никель и не образует коррозию. Изделие устойчиво к воздействию различных химических сред. Также печка-щепочница «Выживайка № 2» обладает высокими показателями механических нагрузок.
Цена печи составляет около 1000 т.р.

Основные плюсы и минусы печи щепочницы

Рассматривать эффективность щепочницы разумно в двух плоскостях. В первой плоскости сравнивать ее эффективность с другими конструкциями походных печей. Во второй плоскости стоит проанализировать, насколько эффективны сами малогабаритные печи в своем классе, начиная от полнокорпусных и заканчивая устройствами с турбонаддувом.

Сравнения щепочницы с другими конструкциями

В конструкции обычной туристической печи можно заложить много новаций, но в вопросе энергетической эффективности повысить коэффициент полезного действия удастся, только применив технологию дожигания пиролизных газов. В таком случае конструкция оказывается неоправданно сложной и довольно тяжелой. При этом, функцию нагрева воды и приготовления пищи такая печь будет выполнять довольно тяжело, слишком много энергии нужно для нагрева самого корпуса. Плюс к тому же температуру в топке поднять до необходимых 450-600 градусов для начала разложения древесины на легкие газы сразу не получится.

С открытым очагом щепочницы все намного проще, здесь благодаря небольшим размерам топливных частиц древесина быстрее нагревается и начинается процесс горения легких газов. Сам процесс горения не тратит большого количества энергии для нагрева корпуса из металла, а сразу отдает тепло для нагрева емкости для приготовления пищи.

Эффективность щепочницы среди минипечей

Что касается эффективности среди самих минипечей, то печи с неразборным корпусом во многом выигрывают в сравнении с раскладными печами и суперпечками с вентилятором. Конечно, оснащенные турбинкой модели быстрее выходят на максимальный режим горения, но вопрос в том, насколько хватит батареек для питания электродвигателя. Разборные модели удобны в плане приготовления блюд, где огонь требуется длительное время, например больше 30 минут. Но в плане быстрого разогрева или приготовления чая, эффективнее все-таки печи с неразборным корпусом.

Преимущество такой модели заключается в специфической форме топки и каналов, по которым поступает воздух в очаг. Сама топка, представляя металлический стакан, поддерживает горение в верхней части, поступающий кислород по каналам между очагом и наружным корпусом нагревается и в зону горения поступает при температуре 100-150 градусов, этого вполне достаточно, чтобы процесс выделения горючих веществ шел быстрее. Таким образом уже через 3-4 минуты после того как древесина начала гореть температура поднимается до 350-450 градусов.

Для примера

Печка-щепочница из сушилки для столовых приборов

Печь-щепочница под армейский котелок

В походных условиях чтобы развести костёр потребуется заготовить сухие дрова, что не всегда возможно особенно после дождя или снега.

Альтернатива костру – печь-щепочница, достаточно засыпать в печку щепок, поджечь и поставить котелок.

Изготовить щепочницу не сложно, всё что понадобится так это кусок жести или тонкого металла, из которого нужно вырезать части печки.
На листе металла сделать чертежи, затем ножницами по металлу вырезать заготовки, где требуется нужно просверлить отверстия дрелью.
После чего заготовку нужно приложить к котелку и придать форму повторяющую контуры котелка.
Печка щепочница для армейского котелка готова к использованию.

Надежная, прочная пиролизная печь для использования в туризме, на охоте и рыбалке, на сплаве и в горной местности, там, где есть дефицит дров.
Использует естественную тягу.
Высокий КПД, экономичный расход топлива, дров требуется меньше, чем на костре.
Температуру в процессе варки можно регулировать подачей топлива.
Топливом для печки служат щепки, сучки, шишки и т.д.
При транспортировке котелок помещается во внутрь печки.
Для транспортировки печь упаковывается в чехол.

Походная печка щепочница своими руками: чертежи и фото пошагового изготовления самодельной печки из консервных банок.

Эта самоделка в первую очередь заинтересует любителей пешеходного туризма, в каждом походе очень важно обеспечить себя источником огня, чтобы приготовить пищу, вскипятить воду на чай, обогреться. Мнение эксперта
Тарасов Дмитрий Тимофеевич
Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

Автор научных статей на тему выживания в условиях дикой природы

Можно развести обычный костёр, но понадобится время на сбор дров, а если прошёл дождь, то найти сухие дрова в лесу и разжечь костёр будет проблематично.

Мнение эксперта
Тарасов Дмитрий Тимофеевич
Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

Как вариант можно сделать печку щепочницу и взять её с собой в поход. В чём преимущества такой походной мини печки?

В первую очередь минимальный расход горючего, в качестве которого подойдут мелки щепки, ветки, кора, шишки, сухая трава. Конструкция щепочницы сделана таким образом, что во внешней камере образуется воздушный поток, который и усиливает процесс горения в печи.

По сути с такой походной печкой можно разогреть пищу или вскипятить воду израсходовав всего горсть щепок, заготовить которые можно без труда и очень быстро.

На рисунке показана примерная схема чертёж печки щепочницы в разрезе.

Далее смотрим процесс пошагового изготовления щепочницы своими руками.

Из материалов вам понадобится 3 консервных банки, одна побольше и две чуть меньше.

Берём большую банку, обозначаем места и сверлим в ней отверстия возле верхнего края как показано на фото.

Теперь первую банку отложим и доработаем банку размером чуть поменьше, в дне банки пробиваем много маленьких отверстий, а вокруг верхнего края по кругу сверлим отверстия.

Берём эту меньшую банку и вставляем её в большую банку как показано на фото, фиксируем банку в отверстии большей банки (для этого в дне большей банки делаем отверстие размером под внутреннюю банку).

Печка практически готова, изготовим из третьей узкой банки конфорку подставку под кружку, подставка нужна чтобы кружка не закрывала пламя печки.

Берём неглубокую баночку и вдоль борта вкруговую сверлим отверстия.

Вот и всё мы сделали печку щепочницу из консервных банок, рекомендую посмотреть видео где автор показывает, как правильно сделать и растапливать эту походную мини печку.

Использование печи-щепочницы выручает во многих жизненных ситуациях. Особенно хорошо данное оборудование подходит для походных условий и эксплуатации на открытой местности. Рынок дачного оборудования наполнен различными моделями печей-щепочниц с индивидуальными качествами.

Но подобную конструкцию можно соорудить собственноручно. Главное различие между выбором заключается в том, что изделия ручной работы гарантированно обладают только нужными особенностями: простотой и надёжностью.
