Как определить масштаб

Как расчитывать масштаб 1:50?

Масштаб используют для размещения на рисунке территории, которая на самом деле во много раз больше. При масштабе 1:50 все размеры берутся в 50 раз меньше, чем на самом деле. Например, чертёж нарисован в масштабе 1:50. На нем размер в 50 метров принимается за 1 метр. Если требуется изобразить лавку длиной 5 метров, то на рисунке её длина будет 10 см. Такой небольшой масштаб используется в строительных чертежах для графического изображения небольшой территории (ландшафтного дизайна). Вывод: при выполнении чертежа с масштабом 1:50 все исходные размеры нужно делить на 50.

Mirra-mi

Масштаб 1 к 50 означает, что на чертеже все объекты, линии уменьшены в 50 раз чем есть на самом деле. То есть 1 см на чертеже это 50 см в реальности. Поэтому, во время чтения такого чертежа каждый сантиметр нужно умножать на 50:

1 см — это 50 см,

2 см — это 100 см,

10 см — это 500 см и т.д.

Масштаб 1:50 означает, что объект (рисунок, карта, график, чертёж, предмет, эскиз и т.д.), который мы видим уменьшен по сравнению с оригинальными размерами в пятьдесят раз. Там где длина изображена, к примеру, один сантиметр в оригинале означает пятьдесят сантиметров.

Zolotynka

Чтобы понять, что такое масштаб 1:50, рассмотрим пример: предположим у нас есть модель автомобиля, выпущенная в масштабе 1 к 50. Это означает, что реальный автомобиль в 50 раз больше нашей модели.

То же самое относится и к картам: когда мы изображаем в масштабе какую-то местность на листе бумаги или экране компьютера, мы уменьшаем расстояния в 50 раз, но обязательно сохраняем все особенности местности и все пропорции. Масштаб наглядно демонстрирует соотношение между расстояниями на карте и расстояниями на земле. Это делает карту удобной для нас, так как мы получаем визуальную информацию, с помощью которой можно легко рассчитать наземные расстояния.

Т.е. для того, чтобы создать модель в масштабе 1 к 50 (чего угодно — предмета, местности) нужно реальный размер делить на 50.

Azamatik

Для того, чтобы это сделать, воспользуемся примером.

Масштаб 1 к 50 значит, например, что 50 километров берется как 1километр; 50 метров берется за 1 метр; 50 сантиметров как 1 сантиметр и тд.

Возьмем реальное футбольное поле, у которого длина равна 100 метрам, а его ширина 50 метров.

Чтобы изобразить это поле на листе бумаги в масштабе 1 к 50, разделим и ширину и длину на 50 (50 м).

Поэтому данное футбольное поле в масштабе 1:50 будет равно в длину 2 метра и в ширину 1 метр.

Moreljuba

Масштаб — это очень нужная и важная вещь. Он очень важен при создании рисунков местности и карт. Если речь идёт о масштабе 1:50, то это значит, что все реальные объекты при перенесении их на наш чертёж должны быть в 50 раз уменьшены в размерах. Иначе говоря, размеры объектов должны быть разделены на 50. Например, если нужно нанести на чертёж объект длиной 100 сантиметров, мы уменьшаем его до 2-ух сантиметров (100/50).

Довольно просто, если это какой-то чертеж, то это означает, что все детали, допустим, модели корабля, уменьшены в 50 раз и чтобы представить истинный размер корабля с которого сделан этот чертеж нужно будет увеличить модельку в 50 раз, то есть умножить размер всех деталей на 50.

Разиюша

Если нужно сделать комнаты, какого-то объекта масштабом 1:50, то сделать это нужно так: каждую длину поделить на 50 см, полученный результат начертить на бумаге. Допустим, стена длиной 6 м на чертеже будет длиной 12 см. Как это рассчитывается:

6 м = 600 см,

600: 50 = 12 см.

Хвост минтая

Получается все объекты на рисунке уменьшены на пятьдесят раз. Для того чтобы рассчитать масштаб объекта необходимо измерить картинку обычной линейкой после 1 см. умножить на 50. Собственно это и получиться реальный масштаб объекта.

Вопрос на грани фантастики. Масштаб один к пятидесяти это соотношение одной единицы масштаба вмещающей 50 единиц реального масштаба. Например 1 см установленного масштаба вмещает в себя 50 см реального.

ГОСТ Р 21.1101-2013 СПДС. Основные требования к проектной и рабочей документации

Данный ГОСТ устанавливает основные требования к проектной и рабочей документации для строительства объектов различного назначения.

Требования к узлам и сечениям указаны в разделе 5.5 ГОСТ Р 21.1101-2013.

В соответствии с п.5.5.2 сечения здания или сооружения обозначают арабскими цифрами последовательно в пределах графического документа.

Допускается самостоятельная нумерация для сечений отдельных участков здания, сооружения или установок, все чертежи которых размещены на одном листе или группе листов и если на этих чертежах отсутствуют ссылки на сечения, расположенные на других листах графического документа.

Допускается обозначать сечения — прописными или строчными буквами русского алфавита (за исключением букв, указанных в 5.3.2).

Согласно п.5.3.2 ….за исключением букв: Ё, З, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) или, при необходимости, буквами латинского алфавита (за исключением букв I и О).

Положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией по ГОСТ 2.303). При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки должны наноситься на расстоянии 2-3 мм от конца штриха (рисунок 10).

Рисунок 10

Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.

В соответствии с таблицей 1 ГОСТ 2.303-68 «Единая система конструкторской документации (ЕСКД). Линии»

п.5 ГОСТ 2.303 Толщина сплошной основной линии   должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

п.5.5.3 ГОСТ Р 21.1101-2013 Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют местные виды и выносные элементы — узлы и фрагменты.

5.5.4 На изображении (плане, фасаде или разрезе), откуда выносят узел, соответствующее место отмечают замкнутой сплошной тонкой линией (окружностью, овалом или прямоугольником со скругленными углами) с нанесением на полке линии-выноски обозначения узла арабской цифрой в соответствии с рисунками 11а, 11б или прописной буквой русского алфавита в соответствии с рисунком 11в.

Рисунок 11

При необходимости ссылки на узел, помещенный в другом графическом документе (например, основном комплекте рабочих чертежей), или на рабочие чертежи типового строительного узла указывают обозначение и номер листа соответствующего документа в соответствии с рисунком 11б или серию рабочих чертежей типовых узлов и номер выпуска в соответствии с рисунком 11в.

При необходимости ссылку на узел в сечении выполняют в соответствии с рисунком 12.

Рисунок 12

Над изображением узла указывают в кружке его обозначение в соответствии с рисунком 13а, если узел изображен на том же листе, откуда он вынесен, или 13б, если он вынесен на другом листе.

Рисунок 13

Узлу, являющемуся полным зеркальным отражением другого (основного) исполнения, присваивают то же обозначение, что и основному исполнению, с добавлением индекса «н».

5.5.5 Местные виды обозначают прописными буквами русского алфавита, которые наносят рядом со стрелкой, указывающей направление взгляда. Эти же обозначения наносят над изображениями видов.

5.5.6 Для каждого вида изображений (разрезов и сечений, узлов, фрагментов) применяют самостоятельный порядок нумерации или буквенных обозначений.

5.5.9 Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соответствии с рисунками 10, 11а, 12 и 14.

Согласно п.5.5.14 наименованиями сечений являются цифровые или буквенные обозначения секущих плоскостей.

Пример — 5-5, Б-Б, а-а

Как расчитывать масштаб 1:50?

Масштаб используют для размещения на рисунке территории, которая на самом деле во много раз больше. При масштабе 1:50 все размеры берутся в 50 раз меньше, чем на самом деле. Например, чертёж нарисован в масштабе 1:50. На нем размер в 50 метров принимается за 1 метр. Если требуется изобразить лавку длиной 5 метров, то на рисунке её длина будет 10 см. Такой небольшой масштаб используется в строительных чертежах для графического изображения небольшой территории (ландшафтного дизайна). Вывод: при выполнении чертежа с масштабом 1:50 все исходные размеры нужно делить на 50.

Mirra-mi

Масштаб 1 к 50 означает, что на чертеже все объекты, линии уменьшены в 50 раз чем есть на самом деле. То есть 1 см на чертеже это 50 см в реальности. Поэтому, во время чтения такого чертежа каждый сантиметр нужно умножать на 50:

1 см — это 50 см,

2 см — это 100 см,

10 см — это 500 см и т.д.

Масштаб 1:50 означает, что объект (рисунок, карта, график, чертёж, предмет, эскиз и т.д.), который мы видим уменьшен по сравнению с оригинальными размерами в пятьдесят раз. Там где длина изображена, к примеру, один сантиметр в оригинале означает пятьдесят сантиметров.

Zolotynka

Чтобы понять, что такое масштаб 1:50, рассмотрим пример: предположим у нас есть модель автомобиля, выпущенная в масштабе 1 к 50. Это означает, что реальный автомобиль в 50 раз больше нашей модели.

То же самое относится и к картам: когда мы изображаем в масштабе какую-то местность на листе бумаги или экране компьютера, мы уменьшаем расстояния в 50 раз, но обязательно сохраняем все особенности местности и все пропорции. Масштаб наглядно демонстрирует соотношение между расстояниями на карте и расстояниями на земле. Это делает карту удобной для нас, так как мы получаем визуальную информацию, с помощью которой можно легко рассчитать наземные расстояния.

Т.е. для того, чтобы создать модель в масштабе 1 к 50 (чего угодно — предмета, местности) нужно реальный размер делить на 50.

Azamatik

Для того, чтобы это сделать, воспользуемся примером.

Масштаб 1 к 50 значит, например, что 50 километров берется как 1километр; 50 метров берется за 1 метр; 50 сантиметров как 1 сантиметр и тд.

Возьмем реальное футбольное поле, у которого длина равна 100 метрам, а его ширина 50 метров.

Чтобы изобразить это поле на листе бумаги в масштабе 1 к 50, разделим и ширину и длину на 50 (50 м).

Поэтому данное футбольное поле в масштабе 1:50 будет равно в длину 2 метра и в ширину 1 метр.

Moreljuba

Масштаб — это очень нужная и важная вещь. Он очень важен при создании рисунков местности и карт. Если речь идёт о масштабе 1:50, то это значит, что все реальные объекты при перенесении их на наш чертёж должны быть в 50 раз уменьшены в размерах. Иначе говоря, размеры объектов должны быть разделены на 50. Например, если нужно нанести на чертёж объект длиной 100 сантиметров, мы уменьшаем его до 2-ух сантиметров (100/50).

Довольно просто, если это какой-то чертеж, то это означает, что все детали, допустим, модели корабля, уменьшены в 50 раз и чтобы представить истинный размер корабля с которого сделан этот чертеж нужно будет увеличить модельку в 50 раз, то есть умножить размер всех деталей на 50.

Разиюша

Если нужно сделать комнаты, какого-то объекта масштабом 1:50, то сделать это нужно так: каждую длину поделить на 50 см, полученный результат начертить на бумаге. Допустим, стена длиной 6 м на чертеже будет длиной 12 см. Как это рассчитывается:

6 м = 600 см,

600: 50 = 12 см.

Хвост минтая

Получается все объекты на рисунке уменьшены на пятьдесят раз. Для того чтобы рассчитать масштаб объекта необходимо измерить картинку обычной линейкой после 1 см. умножить на 50. Собственно это и получиться реальный масштаб объекта.

Вопрос на грани фантастики. Масштаб один к пятидесяти это соотношение одной единицы масштаба вмещающей 50 единиц реального масштаба. Например 1 см установленного масштаба вмещает в себя 50 см реального.

Масштаб топографических карт

Разнообразие задач, решаемых с помощью топографических карт, вызывает необходимость иметь карты различных масштабов.

Все географические карты (к которым относятся и топографические карты) в зависимости от масштабов условно подразделяются на следующие типы:

• топографические планы — до 1:5000 включительно;

• крупномасштабные топографические карты — 1:10 000; 1:25 000; 1:50 000;

• среднемасштабные топографические карты — 1:100 000; 1:200 000;

• мелкомасштабные топографические карты — 1:500 000 и выше

Чем меньше знаменатель численного масштаба, тем крупнее масштаб. Планы составляют в крупных масштабах, а карты — в мелких. На практике же термины план/карта используются в зависимости не от проекции/масштаба, а от охватываемого объекта: континент, страна, область, номенклатурный лист — это карта, а город, поселок, микрорайон, здание — план. В картах учитывается «шарообразность» Земли, а в планах — нет. Из-за этого планы не должны составляться для территорий площадью свыше 400 км2 (то есть участков земли крупнее 20х20 км).

Наиболее подробно географические объекты и их очертания изображаются на крупномасштабных топографических картах. При уменьшении масштаба карты подробности приходится исключать и обобщать. Отдельные объекты заменяются их собирательными значениями. Отбор и обобщение становятся очевидными при сравнении разномасштабного изображения населённого пункта, который в масштабе 1:10 000 дается в виде отдельных строений, в масштабе 1:50 000 — кварталами, а в масштабе 1:100 000 — обозначением ◦.

Отбор и обобщение содержания при составлении географических карт называется картографической генерализацией. Она имеет целью сохранить и выделить на карте типичные особенности изображаемых явлений в соответствии с назначением карты.

Полнота изображения отдельных объектов среднепересеченной обжитой местности на топографических картах масштабов 1:25 000 — 1:500 000

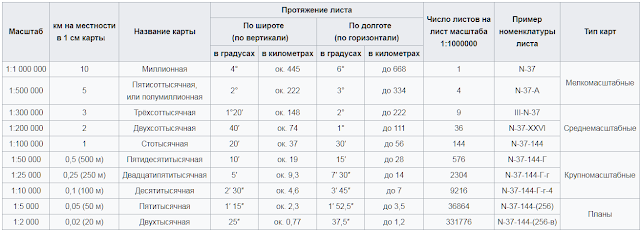

Сводная таблица масштабов карт

Масштаб указывают на картах разными способами:

• Численный. Запись выглядит как дробь с числителем, равным единице, и знаменателем, равным степени уменьшения. Его используют в качестве пояснения, записывают на одной из рамок карты. Показатель численного масштаба равен величине, которая соответствует 1 см.
• Линейный. Пояснение выглядит как линейка, деленная на равные отрезки. Линейный масштаб необходим для тех специалистов, которые одновременно с изучением топографической карты измеряют расстояния и переводят их в натуральные величины.

Ниже приведены виды линейного масштаба

Если надо перевести линейный масштаб в численный то можно воспользоваться подсказкой, приведенной на рисунке ниже.

Расцветка топографических карт

Цветовое оформление топографических карт заключено в выделении цветом соответствующих объектов:

• кустарники, леса и другая зелёная масса на территориях обозначаются зеленым цветом
• водное пространство, ледники окрашиваются бирюзовым
• рельеф, разнообразные разновидности почвогрунта окрашены в оранжевый цвет
• автодороги улучшенного типа выделяют жёлтым
• для населенных пунктов, городов с населением более 50 тыс. предусмотрен оранжевый цвет
• пески, каменистые поверхности выделяют коричневым
• для других обозначений используют черный цвет

Определение стандарта

основа

Обязательным условием масштаба картографического документа является система измерений и измерения . Опорной областью обычно является земной эллипсоид , то есть естественный маршрут — это не самое короткое соединение между двумя точками на земной поверхности, а всегда расстояние, приведенное к уровню моря (см. Геодезическую линию или ортодромию ).

Масштаб обычно задается в виде 1: номер шкалы. Значения рассчитываются следующим образом:

шкалазнак равноКарта маршрутаЕстественный маршрут{\ displaystyle {\ text {scale}} = {\ frac {\ text {карта маршрута}} {\ text {естественный маршрут}}}}

Номер шкалызнак равноЕстественный маршрутКарта маршрута{\ displaystyle {\ text {число масштаба}} = {\ frac {\ text {естественный маршрут}} {\ text {карта маршрута}}}}

Конечно, для получения правильного результата обе длины должны быть в одной и той же единице измерения. Например, если маршрут карты имеет длину 1 см в масштабе 1:50 000 (читай: один из пятидесяти тысяч), тогда естественный маршрут будет иметь длину 50 000 см, то есть длину 0,5 км.

Поскольку масштаб обычно относится к коэффициенту линейного уменьшения, если не указано иное, при сравнении площадей номер шкалы должен быть возведен в квадрат . Таким образом, изображение квадратного километра в масштабе 1: 50 000 занимает только четверть поверхности бумаги в масштабе 1: 100 000.

Примеры (общие стандарты выделены жирным шрифтом .)

шкала	Карта маршрута	Естественный маршрут	Типичное применение
00.001: 1000	1 см	10 м	План здания или земельной книги
00.001: 5 000	50 м	Базовая карта
00.01: 25 000	250 м	карта походов
00.01: 50 000	500 м	Велосипедная карта (по суше) — тактическая карта
00.1: 100 000	1 км	Карта автомобиля — Тактическая карта
00.1: 200 000	2 км	Карта операций в России
00.1: 250 000	2.5 км	Карточка операции
00.1: 500 000	5 км	Карта Генерального штаба — Карта тактического пилота
1: 1 000 000	10 км	Weltkartewerk — Операционная навигационная карта
1: 2 500 000	25 км	Карта мира 1: 2,500,000 (Карта Мира)
1: 80 000 000	800 км	Карта мира (весь мир)

Карты трекинга и походов также создаются в масштабе, который изображает прилегающую территорию трекинга, как национальный парк. Например, национальный парк Оуланка с его медвежьим кольцом масштаба 1:40 000.

Крупные и мелкие масштабы

Карта Европы в масштабе маленькой карты

Карта города в большом масштабе

В зависимости от богатства содержания и уровня детализации карт различают крупный , средний и мелкий масштабы . Прилагательные «большой» и «маленький» относятся к размеру объекта на карте, а не к числу в масштабе. Эти термины часто путают, если не учитывать разницу между масштабом и количеством мер. Поэтому для крупномасштабной карты масштабное число будет маленьким, и наоборот. Например, карта 1:25 000 имеет больший масштаб (содержимое отображается крупнее или подробнее), чем карта 1: 100 000. (Для этой цели вы также можете интерпретировать масштаб как дробь: 1/25 000 больше 1/100 000.)

То, что называют большим или малым масштабом, относительно и во многом зависит от предмета или состояния. Например, для инженерной геологии карта 1: 200 000 уже считается мелкой, для географа — только обзорной картой примерно 1: 2 000 000. В большой стране, такой как Россия, 1: 200 000 все еще может считаться большим масштабом, в то время как в небольшой стране, такой как Швейцария, это уже считается малым масштабом.

Все масштабы можно сгруппировать в диапазоны масштабов , которые характеризуются эквивалентными или очень похожими степенями детализации рисунка и содержания. Пример: большие масштабы, такие как 1:20 000, 1:25 000 и 1: 30 000, обеспечивают сопоставимый уровень детализации. Поэтому картографические органы выпускают свои серии карт в сериях масштабов , последующие масштабы которых находятся в простой взаимосвязи друг с другом и поэтому могут быть легко сопоставлены. Во многих странах диапазон шкалы простирается от 1: 5000 до 1: 1 000 000 как наименьший масштаб.

Базы карт сохраняются в исходном масштабе (включая исходный масштаб или масштаб записи ). Это может быть больше или равно рабочему масштабу (также масштабу обработки ). Это, в свою очередь, может быть больше или равно окончательному масштабу, в котором в конечном итоге появляется картографический документ.

Минимальный масштаб, необходимый для восприятия объекта, называется пороговым масштабом .

Как определить масштаб чертежа ? как уменьшать масштаб чертежа ? Наука ? Другое

23 сентября 2011

Автор КакПросто!

Выбор масштаба, в котором будет выполнен чертеж, важная задача каждого инженера-конструктора. При выполнении чертежей небольших деталей или сборочных единиц предпочтителен натуральный масштаб 1:1, при котором чертеж детали выполняется с размерами реального объекта. Часто для удобства прочтения чертежа применяют масштабы увеличения или уменьшения.

Инструкция

Если вы не можете найти масштаб на чертеже, попытайтесь определить его самостоятельно. Для этого вам необходимо знать, какой именно объект изображен на чертеже и его габаритные размеры. Если на чертеже размеры не проставлены, но под рукой у вас есть деталь, измерить ее можно с помощью штангенциркуля, линейки или рулетки.

Найдите на чертеже тот вид детали, на котором нанесены габаритные размеры. Приложите линейку или рулетку к размерной линии одного из габаритных размеров и измерьте ее длину. На чертеже она выглядит как отрезок со стрелками на концах и числовым значением размера посередине.

Сравните полученный результат с числовым значением размера. Для этого разделите результат на числовое значение. Например, вы получили значение 16 мм, а на размерной линии написано 8. Разделив значения, вы получите число 2, это и будет масштаб увеличения, поскольку измеренный отрезок оказался больше значения размера в 2 раза.

Если вы не можете найти масштаб на строительном чертеже, попробуйте выяснить размеры проектируемого или уже имеющегося здания. Приблизительно определить реальные размеры здания можно, оценив количество этажей в нем, высоту потолков и т.д. Затем также измерьте высоту здания, изображенного на чертеже, и сравните значения. Обязательно учитывайте то, что размеры на чертежах проставляются в миллиметрах.

как уменьшать масштаб чертежа

Совет полезен?

Не получили ответ на свой вопрос?Спросите нашего эксперта:

Масштаб.

Отношение длины отрезка на карте к длине соответствующего расстояния на местности называют масштабом карты.

В соответствии со своим масштабом карты так и называют: пятитысячная, десятитысячная и т.д.

Пятитысячная карта, т. е. карта с масштабом 1:5000 означает, что 1 см на карте соответствует 5000 см на местности. Но мы не меряем расстояния на местности в сантиметрах. Переводим 5000 см в метры. Так как 1 м = 100 см, то 5000 см=50 м. Следовательно, 50 м на местности изображены на пятитысячной карте отрезком, равным 1 см. Что же можно изобразить на пятитысячной карте? Например, наш сквер, имеющий прямоугольную форму с размерами 600 м х 200 м (длина сквера 600 метров, а ширина 200 метров). На карте с масштабом 1:5000 сквер будет изображен прямоугольником длиной 12 см (600:50=12) и шириной 4 см (200:50=4).

десятитысячной1:100001 см10000 см100 м

Как «читать» эту карту? Найдем расстояние между интересующими нас объектами в сантиметрах и умножим на 10000 (см), а затем переведем в метры.

На двадцатипятитысячных, пятидесятитысячных картах изображают небольшие населенные пункты.

На стотысячных, двухсоттысячных картах можно изображать крупные города.

Одному сантиметру стотысячной карты соответствуют 100 000 см на местности. Переведем в метры: 100 000 см = 1000 м, а затем в километры: 1000 м=1 км.

Итак, 100 000 см=1 км. Сделаем вывод: чтобы перевести число сантиметров в километры, нужно разделить это число на 100 000 (или просто «убрать» пять нулей). Теперь нам проще будет представить масштабирование 1:100 000. На 1 см на карте приходится 1 км на местности. Если расстояние от вашего города до дачного поселка  составляет 10км (по прямой!), то на стотысячной карте это расстояние представляет собой отрезок длиной 10см.

На двухсоттысячной карте (М=1:200 000) в 1 см изображается фактическое расстояние, равное 2 км (200 000 см=2 км).

На трехсоттысячной карте с масштабом 1:300 000 под каждым сантиметром подразумевают фактическое расстояние в 3 км (300 000 см=3 км).

На пятитысячной карте 1 см соответствует 5 км на местности.

На миллионной карте 1 см соответствует 10 км на местности. На таких картах изображают области, края.

А на каких картах можно изобразить страны? Обычно карты стран, Республик имеют масштаб 1:8 000 000 или 1: 10 000 000.

Большая карта Мира, которую вы изучаете в школе, имеет масштаб 1: 25 000 000.

Чтобы напечатать эту карту в атласе нужно ее уменьшить. И тогда масштаб карты Мира в атласе может составить 1: 60 000 000 или 1:75 000 000, если атлас будет поменьше.

Задача 1. Пользуясь картой масштабом 1:12 250 000, найдите расстояние (по прямой) между Астаной и Таразом на местности.

Решение.

На карте 1 см соответствует 12 250 000 см или (делим число сантиметров на 100 000 — переносим запятую на 5 цифр влево) 122, 5 км.

Измерим линейкой расстояние между Астаной и Таразом на карте. Получилось 7,5 см. Нужно узнать, сколько километров соответствует отрезку на карте в 7,5 см. Итак:

1 см ———-122,5 км

7,5 см——-  х км.  Можно составить пропорцию, а можно рассуждать так: в 1 см — 122,5 км, тогда в 7,5 см — в 7,5 раз больше. Следовательно, 122,5·7,5=918,75. Округлим до целых: 918,75≈919.

Ответ: от Астаны до Тараза (по прямой) 919 км.

 Задача 2. Найти масштаб карты, если расстояние от Астаны до Атырау (по прямой) на местности составляет 1500 км.

Решение.

Измеряем линейкой расстояние от Астаны до Атырау. Получилось 7,5 см. По условию можно записать:

7,5 см ———- 1500 км. Найти масштаб карты — означает узнать, сколько километров (а потом, обязательно, — сантиметров на местности) соответствуют отрезку в 1 см на карте. Запишем:

1 см ———— х км. Можно составить пропорцию: 7,5:1=1500:х, из которой найти ее крайний член х. А можно рассуждать так:  1500 км изображены отрезком в 7,5 см, значит, отрезок в 1 см будет соответствовать расстоянию в 7,5 раз меньшему, и нужно число 1500 разделить на 7,5.

х=15007,5;

х=1500075;

х=200. Мы нашли, сколько км на местности приходится на 1 см на карте. Выразим 200 км в сантиметрах (для этого нам просто нужно приписать к числу 200 справа 5 нулей).

200 км=20 000 000 см. Масштаб карты 1:20 000 000.

Ответ: М=1:20 000 000.

Смотрите видео: «Масштаб».

Картографическая генерализация

Какой бы детальной ни была карта, на ней все равно не получится отобразить абсолютно все объекты и детали, которые присутствуют на данной местности. В этом как раз и заключается сущность понятия «картографическая генерализация».

Слово generalis можно перевести с латинского языка как «обобщенный». Генерализация — это процесс отбора тех географических объектов, которые будут изображены на конкретной карте. Причем этот процесс является объективным, целесообразным и научно обоснованным.

Чтобы понять, что такое генерализация, достаточно вспомнить те карты, которые вы наверняка держали в своих руках. Так, на карте Евразии вы вряд ли найдете город Череповец. А вот на карте Вологодской области он обязательно будет отмечен.

Картографическая генерализация помогает сделать карту максимально качественной и функциональной, легкочитаемой. Разумеется, она напрямую зависит от масштаба.

Характеристика инструментов для практических заданий

Для определения расстояний по картам с помощью масштаба пользуются различными измерительными приборами. Остановимся более подробно на их характеристике.

1. Линейка считается наиболее простым измерительным прибором. Представляет собой узкую пластинку с прямыми сторонами. На любой линейке есть штрихи, проведенные через определенные промежутки. Обозначать они могут сантиметры, миллиметры или дюймы. Для измерения расстояния необходимо приложить линейку к карте и зафиксировать отрезок между точками. Полученный промежуток в сантиметрах перемножить с величиной масштаба карты.

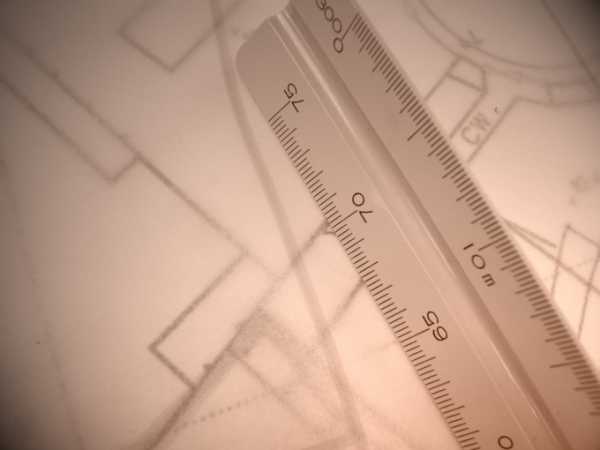

Для вычисления масштаба многие специалисты применяют масштабную либо геодезическую линейку. С помощью такой линейки очень легко можно определить расстояние, однако масштаб линейки должен быть такой же, как и на карте.

Одним из видов линейки считается транспортир. С помощью транспортира и линейки можно определить направление объекта. На уроках математике вы применяли транспортир для определения градусов углов. А по ним уже можно определить направление. На этом мы с вами остановимся в следующем уроке.

1. Измерение расстояний можно осуществить с помощью штангенциркуля. Какую конструкцию имеет штангенциркуль, рассмотрим на рисунке.

Также как и у всех других измерительных приборов, у штангенциркуля есть шкала в сантиметрах либо миллиметрах. С целью замера расстояния на карте разметочным штангенциркулем с помощью губок фиксируем длину между объектами. Измеренный промежуток на карте прикладываем к линейному масштабу и получаем реальное расстояние.

Проще всего воспользоваться обычным циркулем и линейкой для работы с картой. Как работать с линейкой мы уже разобрались. Остановимся на циркуле-измерителе.

Для определения протяженности между участками на карте по масштабу, нужно приложить циркуль к ним и зафиксировать отрезок, расстояние которого требуется определить. Затем, зафиксированное расстояние на циркуле, приложим к линейному масштабу карты и получим реальное расстояние.

Можно также воспользоваться численным и именованным масштабом плана. Для этого измеряем циркулем отрезок между объектами и прикладываем его к линейке. Полученное расстояние в сантиметрах умножаем на величину масштаба карты.

Масштаб и классификация карт по нему

Чем больший участок Земли нужно изобразить, тем в большее количество раз нужно уменьшить расстояния на карте по сравнению с действительным. На такой карте все подробности не покажешь, для этого она слишком мелкомасштабна. Приходится отбирать только те объекты, которые важны именно для цели выполняемой данной картой – этот процесс называется географической генерализацией.

Подробно можно показать небольшую площадь, посёлок, район, город. Тут будет видны уже и форма и размер зданий, расположение лесопарков, небольшие реки и др. Это возможно потому, что расстояния уменьшены несильно, масштаб карты достаточно крупный.

По масштабу карты делят на:

• мелкомасштабные (обзорные) — с масштабом менее 1: 1 000 000;
• среднемасштабные (обзорно-топографические) – в пределах 1: 200 000 до 1: 1 000 000;
• крупномасштабные (топографические) – от 1: 200 000 до 1: 10 000.

Нужно запомнить правило: чем больше величина масштаба, тем мельче масштаб карты, чем крупнее масштаб, тем подробнее карта.

Характеристики весов

В этой главе рассматриваются масштабы раскрытия информации , то есть особая маркировка различных типов шкалы на картографическом документе. Синонимом этого является форма шкалы .

Как числовой критерий

Комбинация общей сегодня числовой и графической информации о масштабе (карта USGS )

Масштаб теперь выражается в виде пропорции или, реже, в виде дроби . Числовая спецификация, с которой мы знакомы сегодня, вошла в обиход только в начале 19 века и получила признание во всем мире с начала 20 века

В дополнение к заголовку карты, числовые масштабы являются наиболее важной особенностью карты и поэтому обычно размещаются на видном месте, будь то сразу после названия карты, будь то крупным шрифтом рядом с легендой или четко видимым на краю карты. .

Круглые шкалы в основном используются в картографии, потому что с ними легче производить расчеты. Иногда, например, из-за недостатка места, карты публикуются на листе карты или с неметрической системой измерения в некруглом масштабе (примеры: карта города Цюриха 1: 12 600; топографическая карта Великобритании 1: 63 360, соответствующая до 6  дюймов на 1  милю ).

В случае виража моделей и профилей рельефа масштаб можно задать двумя способами:

• Спецификация шкалы длины и высоты: «Масштаб длины 1: 5000, шкалы высоты 1: 2500».
• Указание масштаба длины и коэффициента виража: «Масштаб 1: 5000, вдвое больше виража».

Масштаб площади дан, например, в виде «1 квадратный сантиметр соответствует 6000 квадратных километров». В случае глобусов диаметр часто просто указывается.

В качестве графического теста

Помимо числового масштаба, на краю карты часто указывается графический масштаб, так называемая масштабная линейка . Старые карты могут иметь до двадцати масштабных полос для различных систем измерения, например, для немецких, географических и морских миль , часов или Leugen .

В случае конформных карт мира, на которых масштаб увеличивается согласно закону, например, от экватора к полюсам, также можно найти масштабные диаграммы. Это не что иное, как масштабные линейки в форме пирамиды, которые, однако, в отличие от масштабных линейок на старых картах, пронумерованы в одной единице.

В качестве варианта графических масштабов атласы иногда также содержат квадраты с информацией о местности или сравнительную карту известной страны на краю карты (например, контур Швейцарии на карте Азии того же масштаба).

Эталон цифровых данных

Точки, хранящиеся в цифровой географической информационной системе (ГИС) в виде «числовых столбцов», изначально не масштабируются.

Если эти векторные данные поступают непосредственно из обзора земной поверхности, например, их теоретически можно использовать независимо от масштаба. Если, однако, они векторизованы с бумажной карты, т.е. уже были заранее обобщены , их следует визуализировать только в относительно узком диапазоне масштабов. Тогда нет смысла, например, считывать координаты с точностью до ближайшего метра (даже если это технически возможно).

В случае растровых данных, полученных из векторных данных или отсканированных с бумажных карт (например, Top50 Немецкого управления землеустройства на компакт-диске), стандарты, обычно приводимые в документации по продукту, следует понимать только как указание на справочную карту. используется в качестве основы данных, поскольку при увеличении масштаба карты на экране можно изменить масштаб. Выход шкала или экран шкала может соответствующим образом быть отличаются от масштаба базы данных или оцифровки шкалы . Как правило, на экране отображается числовая или графическая шкала, изменяющаяся при увеличении.

В случае предварительно обработанных цифровых карт, которые выводятся в виде мозаичной сетки, вместо масштаба указывается уровень масштабирования , который не связывает изображенные маршруты с реальными маршрутами, а скорее указывает «уровень сетки» соответствующих плиток. по отношению к окружности земли.
